新编工学kv变电站

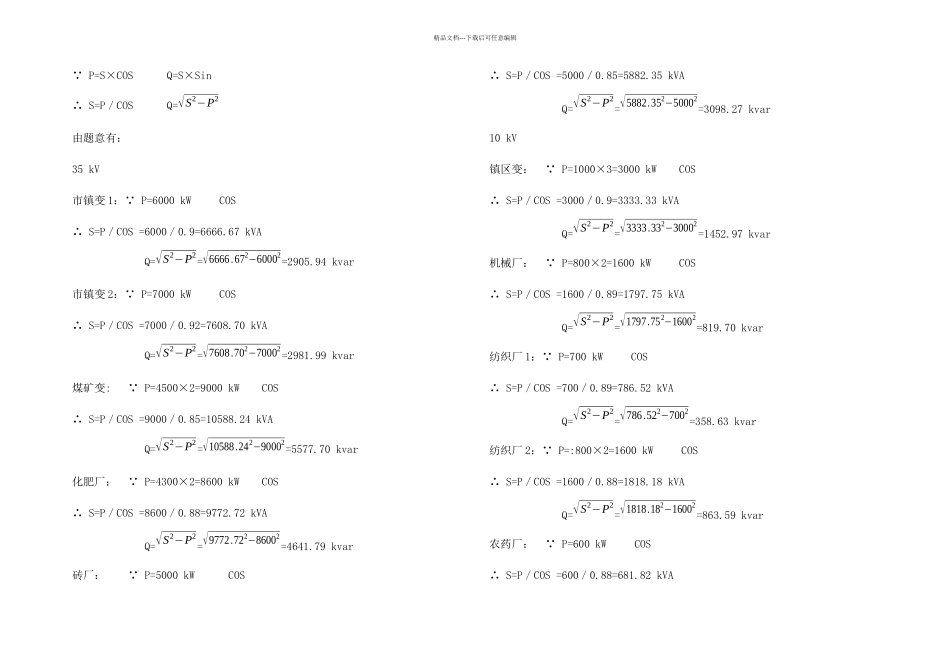

精品文档---下载后可任意编辑 P=S×COS Q=S×Sin∴ S=P／COS Q=√S2−P2由题意有：35 kV市镇变 1： P=6000 kW COS∴ S=P／COS =6000／0.9=6666.67 kVA Q=√S2−P2=√6666.672−60002=2905.94 kvar市镇变 2： P=7000 kW COS∴ S=P／COS =7000／0.92=7608.70 kVA Q=√S2−P2=√7608.702−70002=2981.99 kvar煤矿变: P=4500×2=9000 kW COS∴ S=P／COS =9000／0.85=10588.24 kVA Q=√S2−P2=√10588.242−90002=5577.70 kvar化肥厂： P=4300×2=8600 kW COS∴ S=P／COS =8600／0.88=9772.72 kVA Q=√S2−P2=√9772.722−86002=4641.79 kvar砖厂： P=5000 kW COS∴ S=P／COS =5000／0.85=5882.35 kVA Q=√S2−P2=√5882.352−50002=3098.27 kvar10 kV镇区变： P=1000×3=3000 kW COS∴ S=P／COS =3000／0.9=3333.33 kVA Q=√S2−P2=√3333.332−30002=1452.97 kvar机械厂： P=800×2=1600 kW COS∴ S=P／COS =1600／0.89=1797.75 kVA Q=√S2−P2=√1797.752−16002=819.70 kvar纺织厂 1： P=700 kW COS∴ S=P／COS =700／0.89=786.52 kVA Q=√S2−P2=√786.522−7002=358.63 kvar纺织厂 2： P=:800×2=1600 kW COS∴ S=P／COS =1600／0.88=1818.18 kVA Q=√S2−P2=√1818.182−16002=863.59 kvar农药厂： P=600 kW COS∴ S=P／COS =600／0.88=681.82 kVA精品文档---下载后可任意编辑 Q=√S2−P2=√681.822−6002=323.85 kvar面粉厂： P=700 kW COS∴ S=P／COS =700／0.9=777.78 kVA Q=√S2−P2=√777.782−7002=339.03 kvar耐火材料厂： P=800×2=1600 kW COS∴ S=P／COS =1600／0.9=1777.78 kVA Q=√S2−P2=√1777.782−16002=774.92 kvar此 110 kV 降压变电站总的有功功和总的无功功率为：P=6000+7000+9000+8600+5000+3000+1600+700+1600+600+700+1600=45400 kWQ=2905.94+2981.99+5577.70+4641.79+3098.72+1452.97+819.70+358.63+ 863.59+323.85+339.03+774.92=24138.83 kvar 则 总的有功功率为 P=45400×0.85=38590 kW×0.8=19311.06 kvar所以 总的视载功率为 S=√P2+Q2=√385902+19311.062=43152.12 kVA由《电力工程电气设计手册——电气一次部分》（以下简称设计手册）变电所主变压器容量的确定（P214）可知，对一般性变电所，当一台主变压器停运时，其余变压器容量应保证全...
