新车型的研发的系统工程

新车型的研发的系统工程_第1页
1/11
新车型的研发的系统工程_第2页
2/11
新车型的研发的系统工程_第3页
3/11

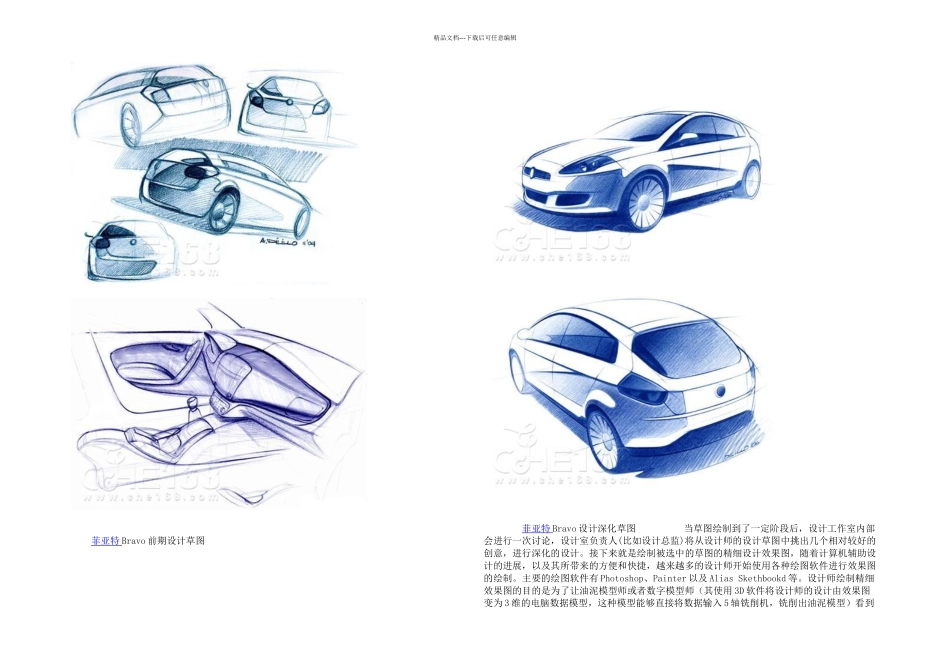

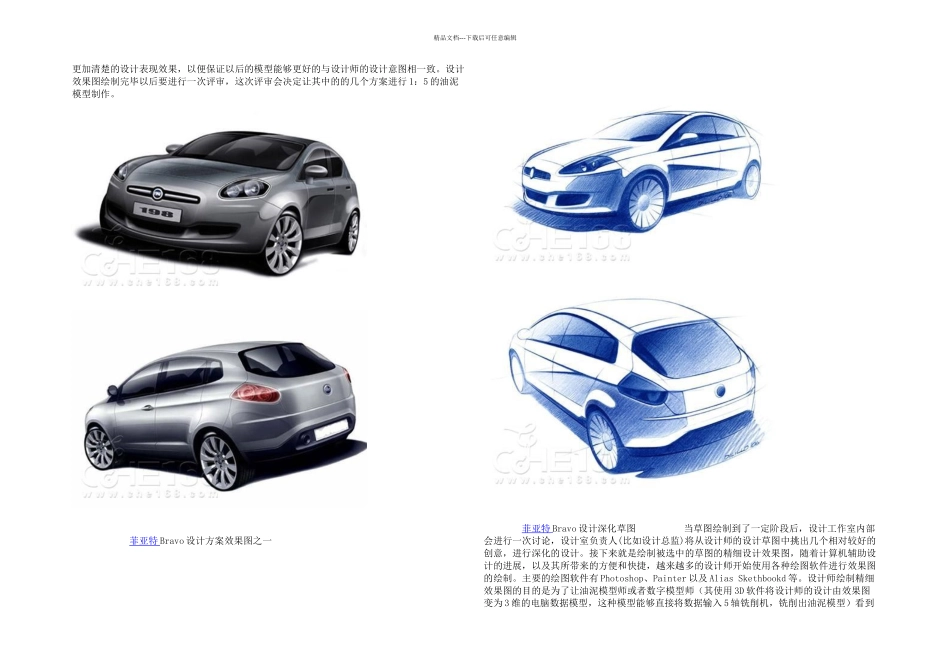

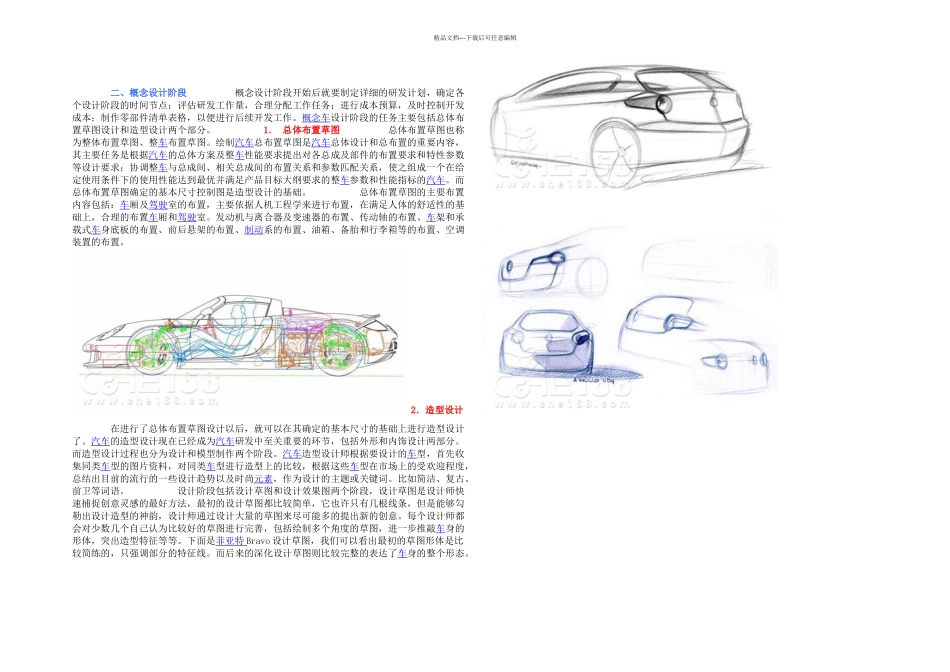

精品文档---下载后可任意编辑 二、概念设计阶段 概念设计阶段开始后就要制定详细的研发计划,确定各个设计阶段的时间节点;评估研发工作量,合理分配工作任务;进行成本预算,及时控制开发成本;制作零部件清单表格,以便进行后续开发工作。概念车设计阶段的任务主要包括总体布置草图设计和造型设计两个部分。 1. 总体布置草图 总体布置草图也称为整体布置草图、整车布置草图。绘制汽车总布置草图是汽车总体设计和总布置的重要内容,其主要任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求和特性参数等设计要求;协调整车与总成间、相关总成间的布置关系和参数匹配关系,使之组成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数和性能指标的汽车。而总体布置草图确定的基本尺寸控制图是造型设计的基础。 总体布置草图的主要布置内容包括:车厢及驾驶室的布置,主要依据人机工程学来进行布置,在满足人体的舒适性的基础上,合理的布置车厢和驾驶室。发动机与离合器及变速器的布置、传动轴的布置、车架和承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎和行李箱等的布置、空调装置的布置。2.造型设计 在进行了总体布置草图设计以后,就可以在其确定的基本尺寸的基础上进行造型设计了。汽车的造型设计现在已经成为汽车研发中至关重要的环节,包括外形和内饰设计两部分。而造型设计过程也分为设计和模型制作两个阶段。汽车造型设计师根据要设计的车型,首先收集同类车型的图片资料,对同类车型进行造型上的比较,根据这些车型在市场上的受欢迎程度,总结出目前的流行的一些设计趋势以及时尚元素,作为设计的主题或关键词。比如简洁、复古、前卫等词语。 设计阶段包括设计草图和设计效果图两个阶段,设计草图是设计师快速捕捉创意灵感的最好方法,最初的设计草图都比较简单,它也许只有几根线条,但是能够勾勒出设计造型的神韵,设计师通过设计大量的草图来尽可能多的提出新的创意。每个设计师都会对少数几个自己认为比较好的草图进行完善,包括绘制多个角度的草图,进一步推敲车身的形体,突出造型特征等等。下面是菲亚特 Bravo 设计草图,我们可以看出最初的草图形体是比较简练的,只强调部分的特征线。而后来的深化设计草图则比较完整的表达了车身的整个形态。 精品文档---下载后可任意编辑菲亚特 Bravo 前期设计草图 菲亚特 Bravo 设计深化草图 当草图绘制到了一...
