施工升降机接料平台施工方案

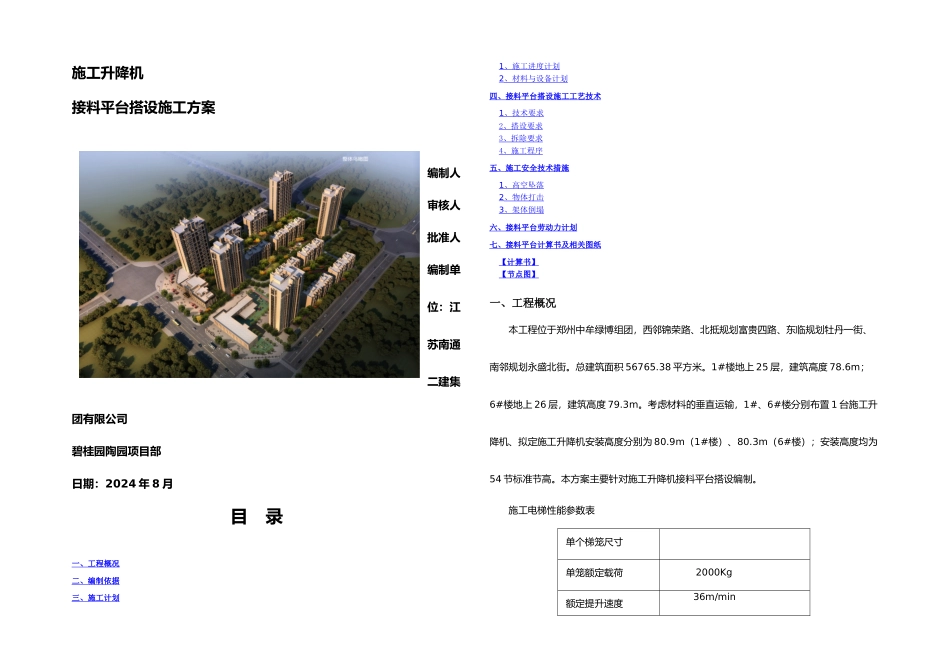

施工升降机接料平台施工方案_第1页
1/15

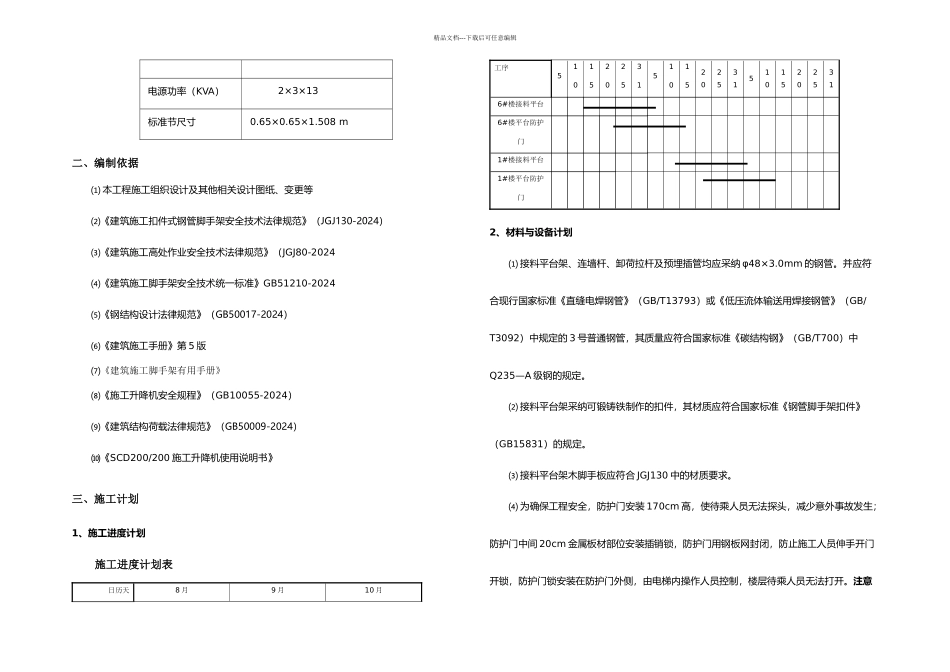

施工升降机接料平台施工方案_第2页
2/15

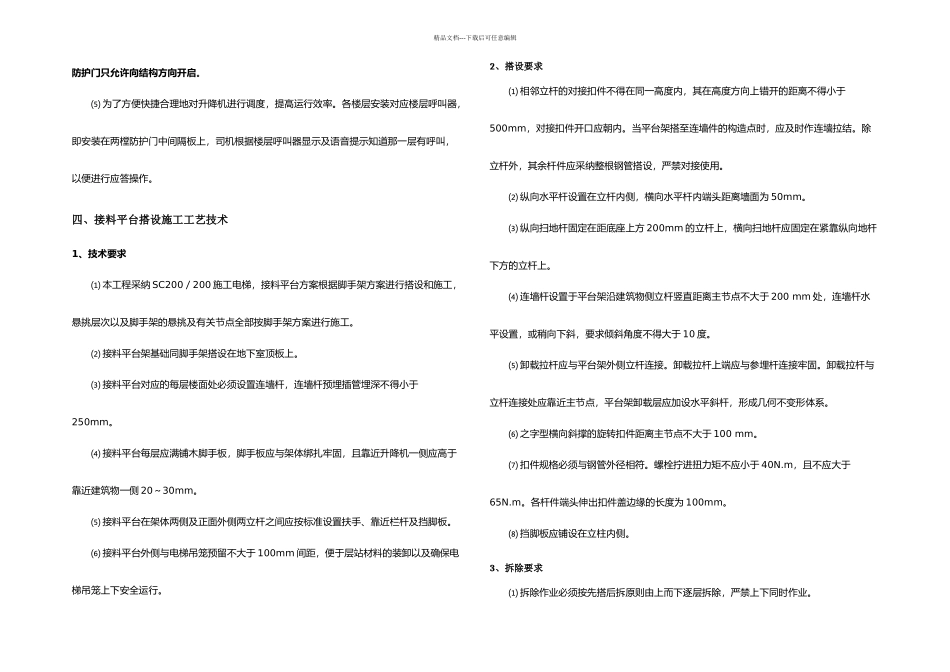

施工升降机接料平台施工方案_第3页
3/15
施工升降机接料平台搭设施工方案编制人审核人批准人编制单位:江苏南通二建集团有限公司碧桂园陶园项目部日期:2024 年 8 月目 录一、工程概况 二、编制依据 三、施工计划 1 、施工进度计划 2 、材料与设备计划 四、接料平台搭设施工工艺技术 1 、技术要求 2 、搭设要求 3 、拆除要求 4 、施工程序 五、施工安全技术措施 1 、高空坠落 2 、物体打击 3 、架体倒塌 六、接料平台劳动力计划 七、接料平台计算书及相关图纸 【计算书】 【节点图】 一、工程概况本工程位于郑州中牟绿博组团,西邻锦荣路、北抵规划富贵四路、东临规划牡丹一街、南邻规划永盛北街。总建筑面积 56765.38 平方米。1#楼地上 25 层,建筑高度 78.6m;6#楼地上 26 层,建筑高度 79.3m。考虑材料的垂直运输,1#、6#楼分别布置 1 台施工升降机、拟定施工升降机安装高度分别为 80.9m(1#楼)、80.3m(6#楼);安装高度均为54 节标准节高。本方案主要针对施工升降机接料平台搭设编制。施工电梯性能参数表单个梯笼尺寸单笼额定载荷2000Kg额定提升速度36m/min精品文档---下载后可任意编辑电源功率(KVA)2×3×13标准节尺寸0.65×0.65×1.508 m二、编制依据⑴ 本工程施工组织设计及其他相关设计图纸、变更等⑵《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)⑶《建筑施工高处作业安全技术法律规范》(JGJ80-2024⑷《建筑施工脚手架安全技术统一标准》GB51210-2024⑸《钢结构设计法律规范》(GB50017-2024)⑹《建筑施工手册》第 5 版⑺《建筑施工脚手架有用手册》⑻《施工升降机安全规程》(GB10055-2024)⑼《建筑结构荷载法律规范》(GB50009-2024)⑽《SCD200/200 施工升降机使用说明书》三、施工计划1、施工进度计划施工进度计划表日历天 8 月9 月10 月工序5101520253151015202531510152025316#楼接料平台6#楼平台防护门1#楼接料平台1#楼平台防护门2、材料与设备计划⑴ 接料平台架、连墙杆、卸荷拉杆及预埋插管均应采纳 φ48×3.0mm 的钢管。并应符合现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的 3 号普通钢管,其质量应符合国家标准《碳结构钢》(GB/T700)中Q235—A 级钢的规定。⑵ 接料平台架采纳可锻铸铁制作的扣件,其材质应符合国家标准《钢管脚手架扣件》(GB15831)的规定。⑶ 接料平台架木脚手板应符合 JGJ130 中的材质要求。⑷ 为确保工...
