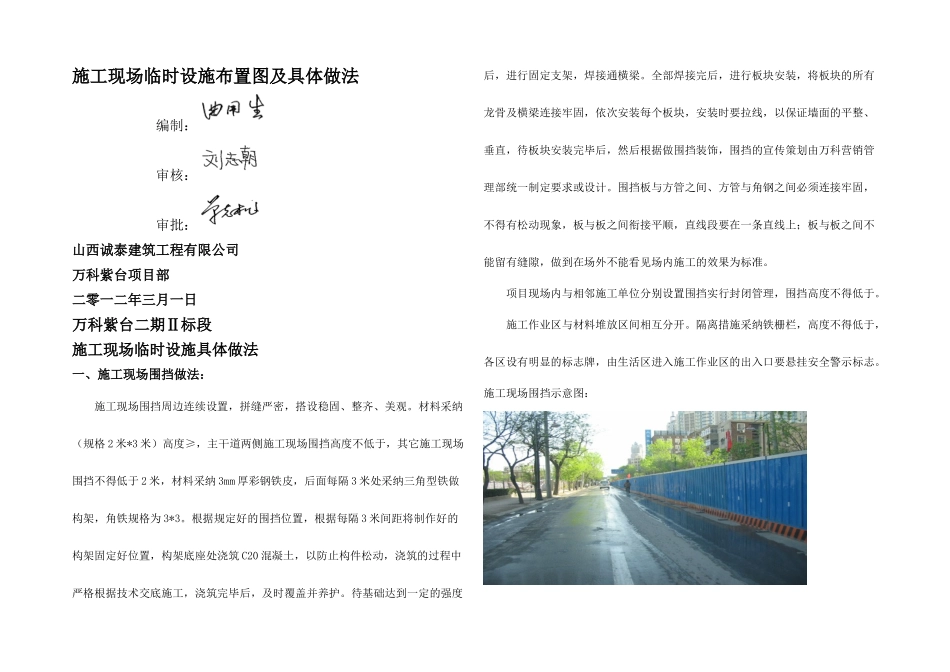

施工现场临时设施布置图及具体做法编制：审核：审批：山西诚泰建筑工程有限公司万科紫台项目部二零一二年三月一日万科紫台二期Ⅱ标段施工现场临时设施具体做法一、施工现场围挡做法：施工现场围挡周边连续设置，拼缝严密，搭设稳固、整齐、美观。材料采纳（规格 2 米*3 米）高度≥，主干道两侧施工现场围挡高度不低于，其它施工现场围挡不得低于 2 米，材料采纳 3mm 厚彩钢铁皮，后面每隔 3 米处采纳三角型铁做构架，角铁规格为 3*3。根据规定好的围挡位置，根据每隔 3 米间距将制作好的构架固定好位置，构架底座处浇筑 C20 混凝土，以防止构件松动，浇筑的过程中严格根据技术交底施工，浇筑完毕后，及时覆盖并养护。待基础达到一定的强度后，进行固定支架，焊接通横梁。全部焊接完后，进行板块安装，将板块的所有龙骨及横梁连接牢固，依次安装每个板块，安装时要拉线，以保证墙面的平整、垂直，待板块安装完毕后，然后根据做围挡装饰，围挡的宣传策划由万科营销管理部统一制定要求或设计。围挡板与方管之间、方管与角钢之间必须连接牢固，不得有松动现象，板与板之间衔接平顺，直线段要在一条直线上；板与板之间不能留有缝隙，做到在场外不能看见场内施工的效果为标准。项目现场内与相邻施工单位分别设置围挡实行封闭管理，围挡高度不得低于。施工作业区与材料堆放区间相互分开。隔离措施采纳铁栅栏，高度不得低于，各区设有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。施工现场围挡示意图：精品文档---下载后可任意编辑二、安全通道1、通道口、预留洞口、楼梯口、电梯井口和阳台、楼板、屋面等临边部位必须设有必须设置牢固的盖板、防护栏杆、安全网或其他防坠落的防护措施。2、安全通道搭设必须采纳钢制脚手架杆，钢管脚手架杆件必须全部涂有黄色防锈油漆，剪刀撑刷黄黑相间。3、安全通道脚手架立杆间距和步距均≤，底部设扫地杆（距地 250mm）、竖向加斜撑。斜道搭设必须与建筑物或脚手架连接，如无连接，必须设可靠支撑。4、土方施工阶段，应根据放、护坡方式，确定马道或斜道的稳固措施。具体作法：运料斜道宽度为 1.8m 以上，坡度宜采纳 1：6；人行斜道，宽度宜为 1m，坡度宜采纳 1：3。斜道面上每隔 250~300mm 设一道防滑条，厚度为 20~30mm。斜道两侧和休息平台外围均设置不低于 180mm 挡脚板和 1．2m 高的防护栏杆。斜道应设剪刀撑、横向斜撑，外挂密目安全网，通道路面使用脚手板满铺...
