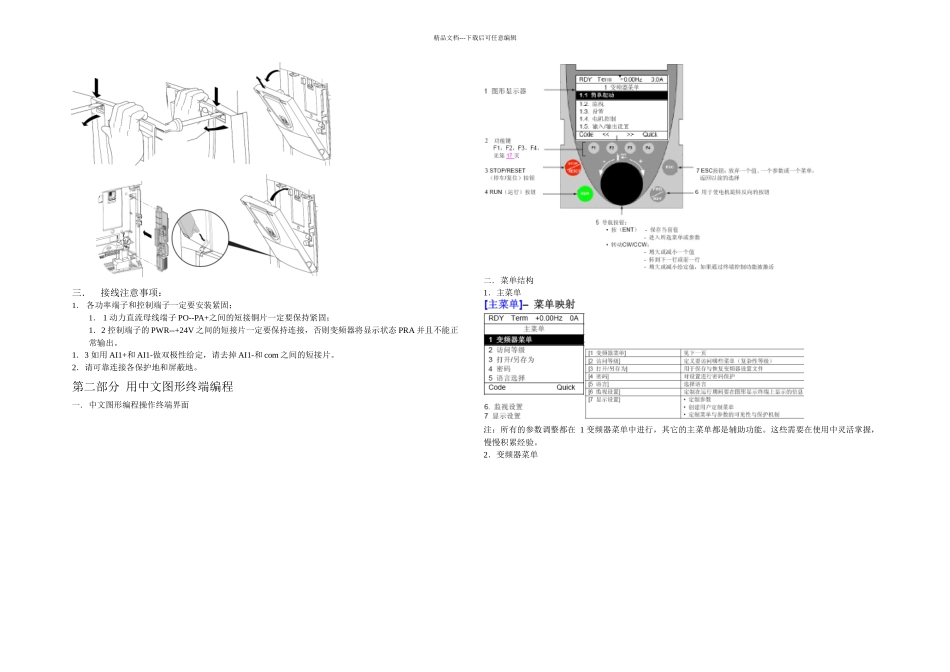

精品文档---下载后可任意编辑第一部分 接线一．电气控制图：1． 主回路2． 控制回路3． 编码器二．端子位置图：1． 功率端子分布： ATV71-HD95N4 ATV71-HD95N4（输入电抗器）ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N42． 控制端子位置图：3． 编码器卡安装图精品文档---下载后可任意编辑三．接线注意事项：1． 各功率端子和控制端子一定要安装紧固；1． 1 动力直流母线端子 PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的 PWR--+24V 之间的短接片一定要保持连接，否则变频器将显示状态 PRA 并且不能正常输出。1．3 如用 AI1+和 AI1-做双极性给定，请去掉 AI1-和 com 之间的短接片。2．请可靠连接各保护地和屏蔽地。第二部分 用中文图形终端编程一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。这些需要在使用中灵活掌握，慢慢积累经验。2．变频器菜单精品文档---下载后可任意编辑注：变频器菜单中有关调试主要菜单是 1.1 到 1.8 。我们临时也仅仅涉及一些主要的菜单和参数。其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。三．调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令 菜单）：在命令菜单，找到最后一个参数：F4 键分配：设置其功能为 T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。这样按 F4 键可以切换用端子控制起停或图形终端控制起停。端子控制有效时，起停命令来自 LI1, LI2 的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示 TERM；图形终端控制激活时，按图形终端上的 RUN, STOP，FWD/REV 键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示 HMI。此设置的目的是为了便于手动试运转。正常运行时，应采纳端子控制。(常熟工厂为设置)。第二步，设置电机的闭环磁通矢量控制方式1．电机铭牌参数的输入与参数优化(1.4 电机控制 菜单) ：在 1.4 电机控制菜单中，我们需要输入以下电机铭牌参数，目的是为了让变频器识别电机的电气指标，以便实现最优控制。电机参数的不当输入会引起输出的不稳定，导致电机的剧烈振动，额外发热及变频器等的损坏。电机额定功率：电机铭牌上标定的规定接法，额定频率下的额定功率（如 11KW, 4KW）；电机额定电压：电机铭牌上标定的规定接法，额定频...
