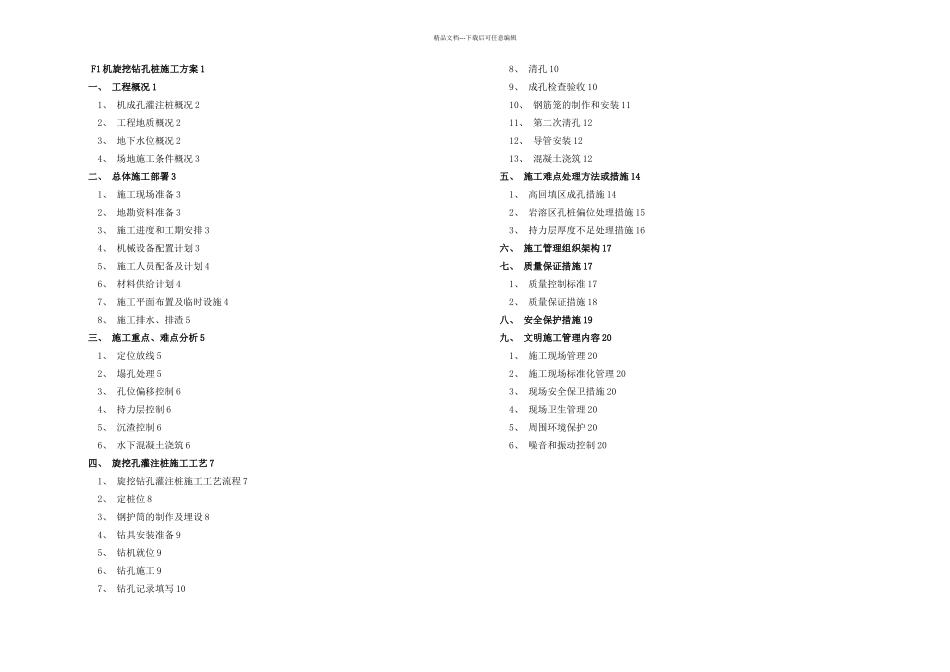

精品文档---下载后可任意编辑F1 机旋挖钻孔桩施工方案 1一、 工程概况 11、 机成孔灌注桩概况 22、 工程地质概况 23、 地下水位概况 24、 场地施工条件概况 3二、 总体施工部署 31、 施工现场准备 32、 地勘资料准备 33、 施工进度和工期安排 34、 机械设备配置计划 35、 施工人员配备及计划 46、 材料供给计划 47、 施工平面布置及临时设施 48、 施工排水、排渣 5三、 施工重点、难点分析 51、 定位放线 52、 塌孔处理 53、 孔位偏移控制 64、 持力层控制 65、 沉渣控制 66、 水下混凝土浇筑 6四、 旋挖孔灌注桩施工工艺 71、 旋挖钻孔灌注桩施工工艺流程 72、 定桩位 83、 钢护筒的制作及埋设 84、 钻具安装准备 95、 钻机就位 96、 钻孔施工 97、 钻孔记录填写 108、 清孔 109、 成孔检查验收 1010、 钢筋笼的制作和安装 1111、 第二次淸孔 1212、 导管安装 1213、 混凝土浇筑 12五、 施工难点处理方法或措施 141、 高回填区成孔措施 142、 岩溶区孔桩偏位处理措施 153、 持力层厚度不足处理措施 16六、 施工管理组织架构 17七、 质量保证措施 171、 质量控制标准 172、 质量保证措施 18八、 安全保护措施 19九、 文明施工管理内容 201、 施工现场管理 202、 施工现场标准化管理 203、 现场安全保卫措施 204、 现场卫生管理 205、 周围环境保护 206、 噪音和振动控制 20精品文档---下载后可任意编辑7、 污水处理 21F1 机旋挖钻孔桩施工方案——适用于高回填区及岩溶地区第一节 工程概况XXXX 项目 F1 组团项目位于贵阳市云岩区渔安安井片区，项目西邻东二环，北靠大寨路，东傍规划道路二，交通便利。F1 组团地上为 6 栋 32 层的住宅地下 4 层地下室，总建筑面积m2，基底面积 3497.18 m2，建筑功能集住宅、商业网点、配套公建、地下车库及人防等于一体。基础为端承型桩基础，其中 3#、4#、5#楼为人工挖孔灌注桩，其它各栋楼为旋挖钻孔灌注桩，采纳旋挖钻机成孔的范围如下图阴影部分所示：1. 机成孔灌注桩概况本工程机成孔桩径分别为 φ1200mm、φ1400mm、φ1600mm、φ2000mm，混凝土强度等级、桩身净长、入岩深度等信息详见下表：精品文档---下载后可任意编辑2. 工程地质概况根据本工程场地《岩土工程勘察报告》知，本组团场地覆土层为第四系人工填土，下伏基岩为志留系高寨田群泥质灰岩。结合现场及岩土特性、完...
