旋挖钻孔灌注桩施工技术措施

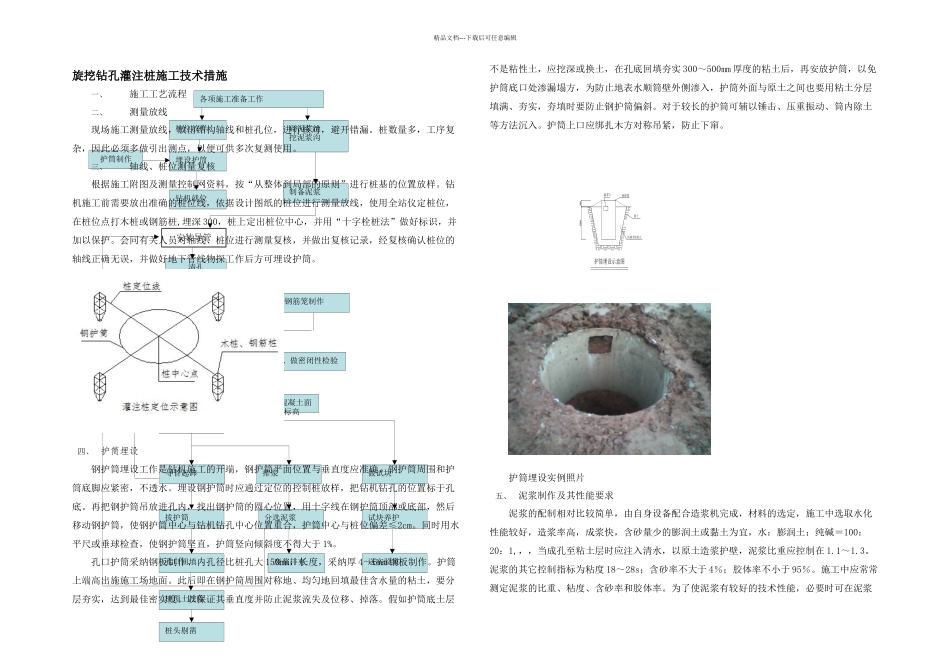

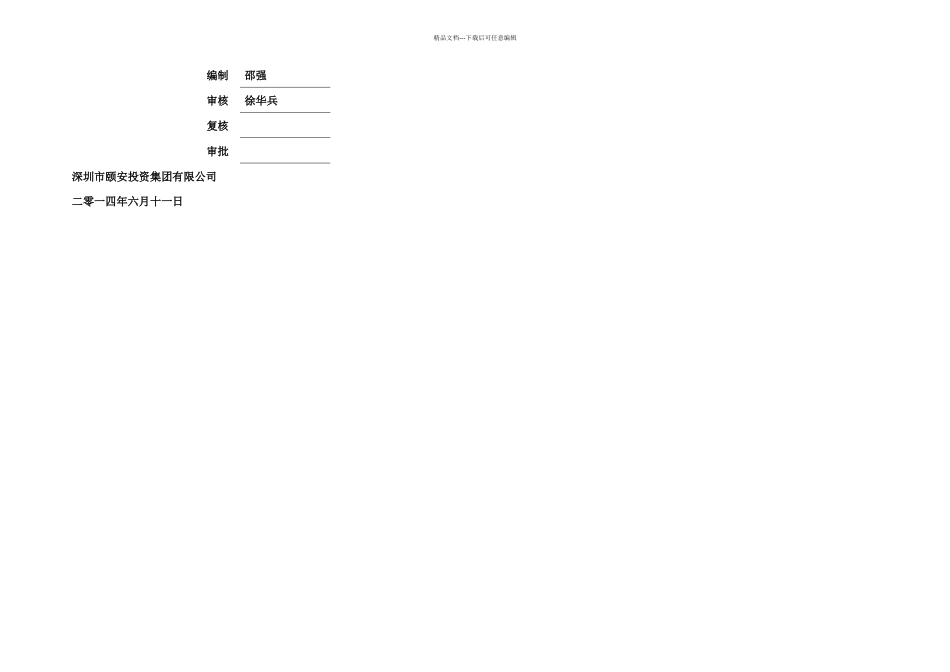

精品文档---下载后可任意编辑编制邵强审核徐华兵复核审批深圳市颐安投资集团有限公司二零一四年六月十一日各项施工准备工作桩位放样砌泥浆池挖泥浆沟埋设护筒钻机就位制备泥浆下放钢筋笼 安装导管 安装导管钢筋笼制作护筒制作清孔测量孔深、垂直度孔径导管试拼、做密闭性检验浇筑混凝土导管起卸孔口回填拔护筒排浆分选泥浆废浆排弃送实验室试块养护做试块桩顶土挖除桩头剔凿测混凝土面标高二次清孔精品文档---下载后可任意编辑旋挖钻孔灌注桩施工技术措施一、施工工艺流程二、测量放线现场施工测量放线，放出结构轴线和桩孔位，进行核对，避开错漏。桩数量多，工序复杂，因此必须多做引出测点，以便可供多次复测使用。三、轴线、桩位测量复核根据施工附图及测量控制网资料，按“从整体到局部的原则”进行桩基的位置放样。钻机施工前需要放出准确的桩位线，依据设计图纸的桩位进行测量放线，使用全站仪定桩位，在桩位点打木桩或钢筋桩,埋深 300，桩上定出桩位中心，并用“十字栓桩法”做好标识，并加以保护。会同有关人员对轴线、桩位进行测量复核，并做出复核记录，经复核确认桩位的轴线正确无误，并做好地下管线物探工作后方可埋设护筒。四、 护筒埋设钢护筒埋设工作是钻机施工的开端，钢护筒平面位置与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。埋设钢护筒时应通过定位的控制桩放样，把钻机钻孔的位置标于孔底。再把钢护筒吊放进孔内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻机钻孔中心位置重合，护筒中心与桩位偏差≤2cm。同时用水平尺或垂球检查，使钢护筒坚直，护筒竖向倾斜度不得大于 1%。孔口护筒采纳钢板制作、内孔径比桩孔大 150mm，长度，采纳厚 4～6mm 钢板制作。护筒上端高出施施工场地面。此后即在钢护筒周围对称地、均匀地回填最佳含水量的粘土，要分层夯实，达到最佳密实度。以保证其垂直度并防止泥浆流失及位移、掉落。假如护筒底土层不是粘性土，应挖深或换土，在孔底回填夯实 300～500mm 厚度的粘土后，再安放护筒，以免护筒底口处渗漏塌方，为防止地表水顺筒壁外侧渗入，护筒外面与原土之间也要用粘土分层填满、夯实，夯填时要防止钢护筒偏斜。对于较长的护筒可辅以锤击、压重振动、筒内除土等方法沉入。护筒上口应绑扎木方对称吊紧，防止下窜。护筒埋设实例照片五、 泥浆制作及其性能要求泥浆的配制相对比较简单，由自身设备配合造浆机完成，材料的选定，...
