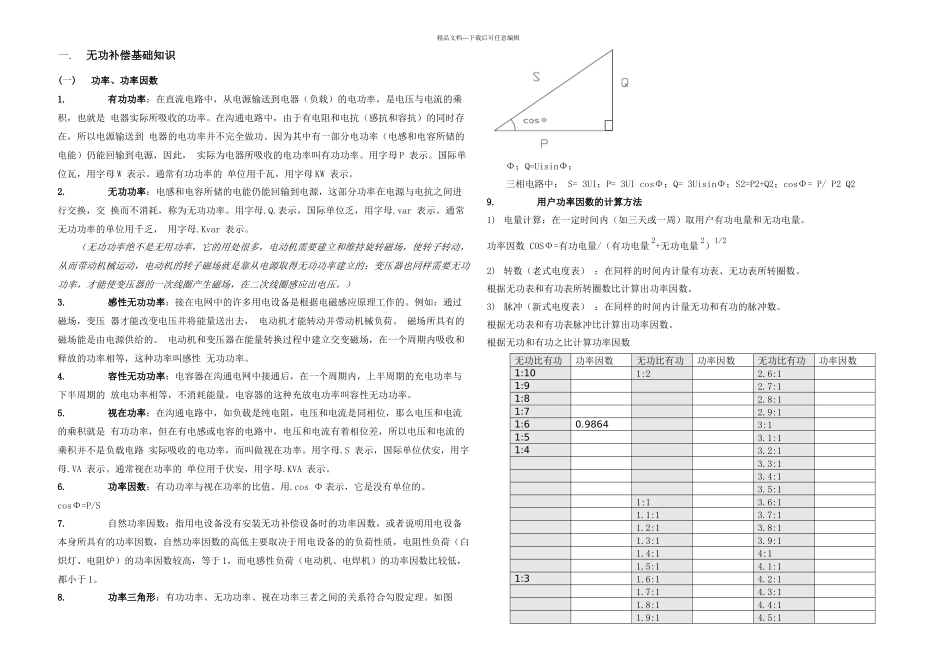

精品文档---下载后可任意编辑一.无功补偿基础知识(一)功率、功率因数1.有功功率：在直流电路中，从电源输送到电器（负载）的电功率，是电压与电流的乘积，也就是 电器实际所吸收的功率。在沟通电路中，由于有电阻和电抗（感抗和容抗）的同时存在，所以电源输送到 电器的电功率并不完全做功。因为其中有一部分电功率（电感和电容所储的电能）仍能回输到电源，因此， 实际为电器所吸收的电功率叫有功功率。用字母 P 表示。国际单位瓦，用字母 W 表示。通常有功功率的 单位用千瓦，用字母 KW 表示。2.无功功率：电感和电容所储的电能仍能回输到电源，这部分功率在电源与电抗之间进行交换，交 换而不消耗，称为无功功率。用字母.Q.表示，国际单位乏，用字母.var 表示。通常无功功率的单位用千乏， 用字母.Kvar 表示。（无功功率绝不是无用功率，它的用处很多，电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的；变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。）3.感性无功功率：接在电网中的许多用电设备是根据电磁感应原理工作的。例如：通过磁场，变压 器才能改变电压并将能量送出去， 电动机才能转动并带动机械负荷。 磁场所具有的磁场能是由电源供给的。 电动机和变压器在能量转换过程中建立交变磁场，在一个周期内吸收和释放的功率相等，这种功率叫感性 无功功率。4.容性无功功率：电容器在沟通电网中接通后，在一个周期内，上半周期的充电功率与下半周期的 放电功率相等，不消耗能量，电容器的这种充放电功率叫容性无功功率。5.视在功率：在沟通电路中，如负载是纯电阻，电压和电流是同相位，那么电压和电流的乘积就是 有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路 实际吸收的电功率，而叫做视在功率。用字母.S 表示，国际单位伏安，用字母.VA 表示。通常视在功率的 单位用千伏安，用字母.KVA 表示。6.功率因数：有功功率与视在功率的比值。用.cos Φ 表示，它是没有单位的。cosΦ=P/S 7.自然功率因数：指用电设备没有安装无功补偿设备时的功率因数，或者说明用电设备本身所具有的功率因数，自然功率因数的高低主要取决于用电设备的的负荷性质，电阻性负荷（白炽灯、电阻炉）的功率因数较高，等于 1，而电感性负荷（电动机、电焊机）的功率因数比较低，都小...
