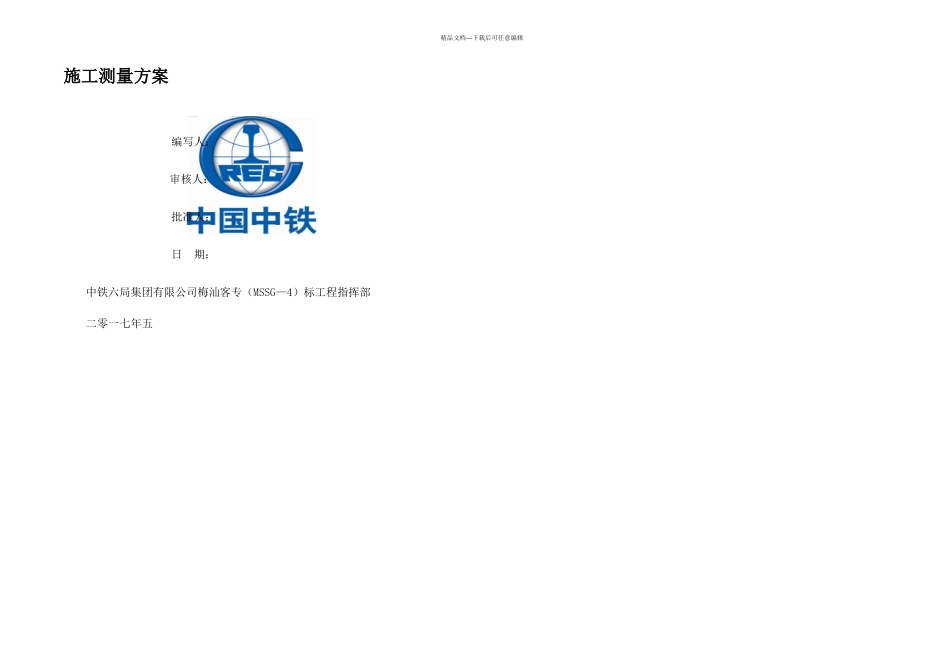

精品文档---下载后可任意编辑施工测量方案编写人：审核人：批准人：日 期：中铁六局集团有限公司梅汕客专（MSSG—4）标工程指挥部二零一七年五精品文档---下载后可任意编辑目 录一、工程概况 21 1 二、施工测量技术法律规范 2 三、施工测量精度技术指标 2 3.1.CPI 、 CPII 、施工控制网的复测方法和精度 2 3 3 四、测量组织机构 4 4 4 五、施工测量 5 5 5 6 6 6 7 8 12 16 六、安全保障措施 16 一、工程概况1.1.工程概况新建梅州至潮汕铁路工程 MSSG-4 标一分部第一架子队区段起讫里程为DK107+～DK，施工线路线全长 km。主要施工项目有 DK107+786.88~DK107+876 区间路基；浮岗村特大桥；DK108+551.46~DK114+25 明、暗挖（DK108+958~DK109+398 和 DK110+855~DK111+230 为暗挖，其余均为明挖。施工线路图1.2.施工测量内容1) 对建设单位交桩控制点 CPI 点和 CPII 点平面坐标和高程进行复测；2) 在 CPI 点和 CPII 点基础上进行加密点测量；3) 施工拆迁征地边线测量放样、红线内路基地形测量及断面测量；4) 路基边线放样、路肩放样，路基施工过程中的测量放样及测；5) 涵洞和中小桥施工测量放样和复核；6) 桥梁桥墩及基础（承台和桩位）、桥台帽（支座垫石）、中线等的施工测量放样和复核；7) 隧道的联系测量，包括进洞定向测量、高程传递测量；8) 隧道洞内施工放样:洞内开挖断面、钢支撑定位、衬砌断面；9) 隧道贯穿测量；10)隧道监控量测；11)其他运营生产设备及建筑物施工过程测量放样测量复核；12)其他大临工程和过渡性工程等施工测量放样任务；精品文档---下载后可任意编辑13)竣工测量的全部任务。二、施工测量技术法律规范1) 新建梅州至潮汕铁路机场隧道施工设计图纸2) 《高速铁路工程测量法律规范》（TB10601-2024）3) 《工程测量法律规范》（GB50026-2024）4) 《铁路工程测量法律规范》（TB10101-2024）5) 《铁路工程卫星定位测量法律规范》（TB10054—2024）6) 《国家一、二等水准测量法律规范》（GB/T12897-2024）7) 《国家三、四等水准测量法律规范》（GB/T12898-2024）8) 《高速铁路工程施工质量验收标准》9) 《精密工程控制测量交桩复测成果报告》10)《施工控制网加密测量成果报告》11) 《广铁集团深圳工程建设指挥部隧道工程施工监控量测管理办法》（2024）41 号文件12) 《建筑变形测量法律规范》JGJ8 -202413) 《工程测量法律规范》GB50026-202414) 《建筑基...
