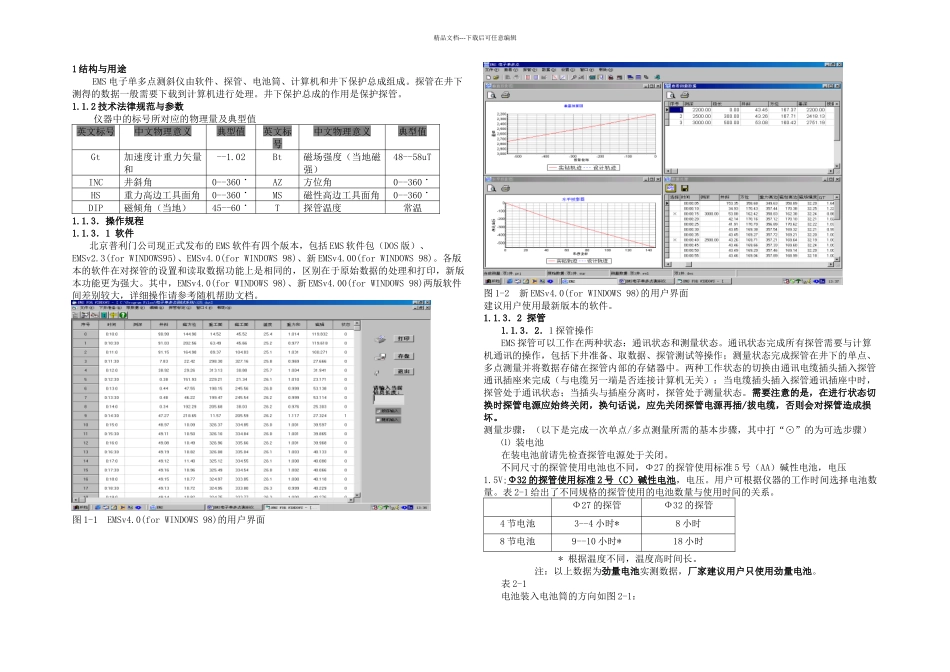

精品文档---下载后可任意编辑1 结构与用途EMS 电子单多点测斜仪由软件、探管、电池筒、计算机和井下保护总成组成。探管在井下测得的数据一般需要下载到计算机进行处理。井下保护总成的作用是保护探管。1.1.2 技术法律规范与参数仪器中的标号所对应的物理量及典型值英文标号中文物理意义典型值英文标号中文物理意义典型值Gt加速度计重力矢量和--1.02Bt磁场强度（当地磁强）48--58uTINC井斜角0--360˙AZ方位角0--360˙HS重力高边工具面角0--360˙MS磁性高边工具面角0--360˙DIP磁倾角（当地）45--60˙T探管温度常温1.1.3．操作规程1.1.3．1 软件北京普利门公司现正式发布的 EMS 软件有四个版本，包括 EMS 软件包（DOS 版）、EMSv2.3(for WINDOWS95)、EMSv4.0(for WINDOWS 98)、新 EMSv4.00(for WINDOWS 98)。各版本的软件在对探管的设置和读取数据功能上是相同的，区别在于原始数据的处理和打印，新版本功能更为强大。其中，EMSv4.0(for WINDOWS 98)、新 EMSv4.00(for WINDOWS 98)两版软件间差别较大，详细操作请参考随机帮助文档。图 1-1 EMSv4.0(for WINDOWS 98)的用户界面图 1-2 新 EMSv4.0(for WINDOWS 98)的用户界面建议用户使用最新版本的软件。1.1.3．2 探管1.1.3．2．1 探管操作EMS 探管可以工作在两种状态：通讯状态和测量状态。通讯状态完成所有探管需要与计算机通讯的操作，包括下井准备、取数据、探管测试等操作；测量状态完成探管在井下的单点、多点测量并将数据存储在探管内部的存储器中。两种工作状态的切换由通讯电缆插头插入探管通讯插座来完成（与电缆另一端是否连接计算机无关）：当电缆插头插入探管通讯插座中时，探管处于通讯状态；当插头与插座分离时，探管处于测量状态。需要注意的是，在进行状态切换时探管电源应始终关闭，换句话说，应先关闭探管电源再插/拔电缆，否则会对探管造成损坏。测量步骤：（以下是完成一次单点/多点测量所需的基本步骤，其中打“⊙”的为可选步骤）⑴ 装电池在装电池前请先检查探管电源处于关闭。不同尺寸的探管使用电池也不同，Ф27 的探管使用标准 5 号（AA）碱性电池，电压1.5V;Ф32 的探管使用标准 2 号（ C ）碱性电池 ，电压。用户可根据仪器的工作时间选择电池数量。表 2-1 给出了不同规格的探管使用的电池数量与使用时间的关系。Ф27 的探管Ф32 的探管4 节电池3--4 小时*8 小时8 节电池9--10 小时*18 小时 * 根据温度不同，温度...
