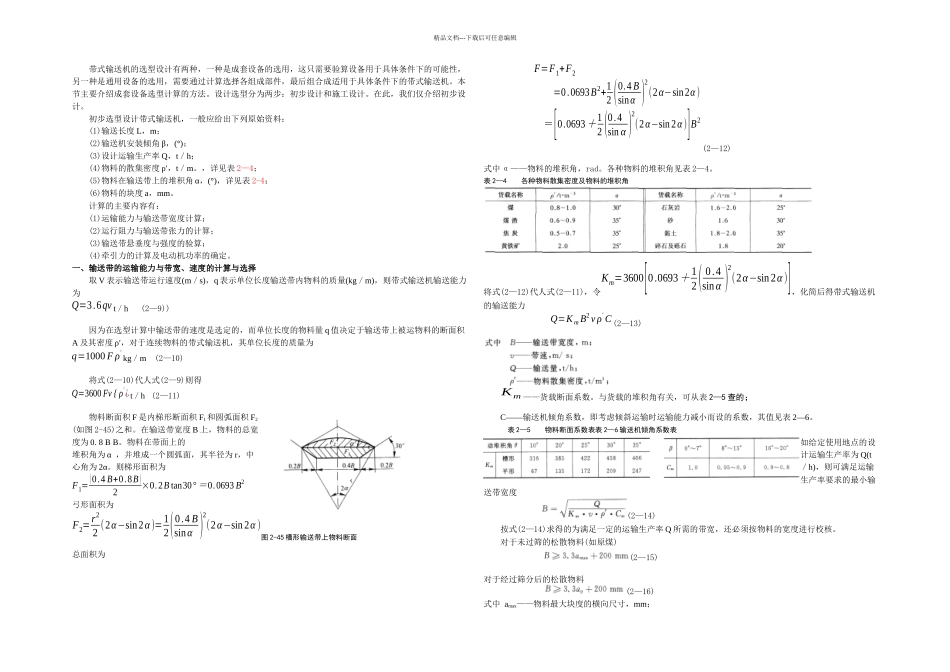

精品文档---下载后可任意编辑 带式输送机的选型设计有两种，一种是成套设备的选用，这只需要验算设备用于具体条件下的可能性，另一种是通用设备的选用，需要通过计算选择各组成部件，最后组合成适用于具体条件下的带式输送机。本节主要介绍成套设备选型计算的方法。设计选型分为两步：初步设计和施工设计。在此，我们仅介绍初步设计。 初步选型设计带式输送机，一般应给出下列原始资料： (1)输送长度 L，m； (2)输送机安装倾角 β，(°)； (3)设计运输生产率 Q，t／h； (4)物料的散集密度 ρ′，t／m。，详见表 2—4； (5)物料在输送带上的堆积角 α，(°)，详见表 2-4； (6)物料的块度 a，mm。 计算的主要内容有： (1)运输能力与输送带宽度计算； (2)运行阻力与输送带张力的计算； (3)输送带悬垂度与强度的验算； (4)牵引力的计算及电动机功率的确定。一、输送带的运输能力与带宽、速度的计算与选择 取 V 表示输送带运行速度(m／s)，q 表示单位长度输送带内物料的质量(kg／m)，则带式输送机输送能力为Q=3.6qv t／h (2—9)) 因为在选型计算中输送带的速度是选定的，而单位长度的物料量 q 值决定于输送带上被运物料的断面积A 及其密度 ρ′，对于连续物料的带式输送机，其单位长度的质量为q=1000 F ρ'kg／m (2—10) 将式(2—10)代人式(2—9)则得Q=3600 Fv { ρ'¿t／h (2—11)物料断面积 F 是内梯形断面积 F1和圆弧面积 F2(如图 2-45)之和。在输送带宽度 B 上，物料的总宽度为 0.8 B B。物料在带面上的堆积角为 α ，并堆成一个圆弧面，其半径为 r，中心角为 2α。则梯形面积为F1=(0.4 B+0.8B )2×0.2B tan30° ＝0.0693 B2弓形面积为F2=r22 (2α−sin2α )=12(0.4 Bsinα )2(2α−sin2α )图 2-45 槽形输送带上物料断面总面积为F=F1+F2 =0.0693B2+12 (0.4 Bsinα )2(2α−sin2α) ＝[0.0693＋12 (0.4sin α )2(2α−sin2α)]B2(2—12)式中 α——物料的堆积角，rad。各种物料的堆积角见表 2—4。表 2—4 各种物料散集密度及物料的堆积角将式(2—12)代人式(2—11)，令Km=3600[0.0693＋ 12(0.4sinα )2(2α−sin2α )]，化简后得带式输送机的输送能力Q=K mB2 v ρ' C (2—13)K m ——货载断面系数。与货载的堆积角有关，可从表 2—5 查的；C——输送机倾角系数，即考虑倾斜运输时运输能力减小而设的系数，其值见表 2—6。表 2—5 物料断面系数表表 ...
