晶闸管—直流电动机调速仿真论文

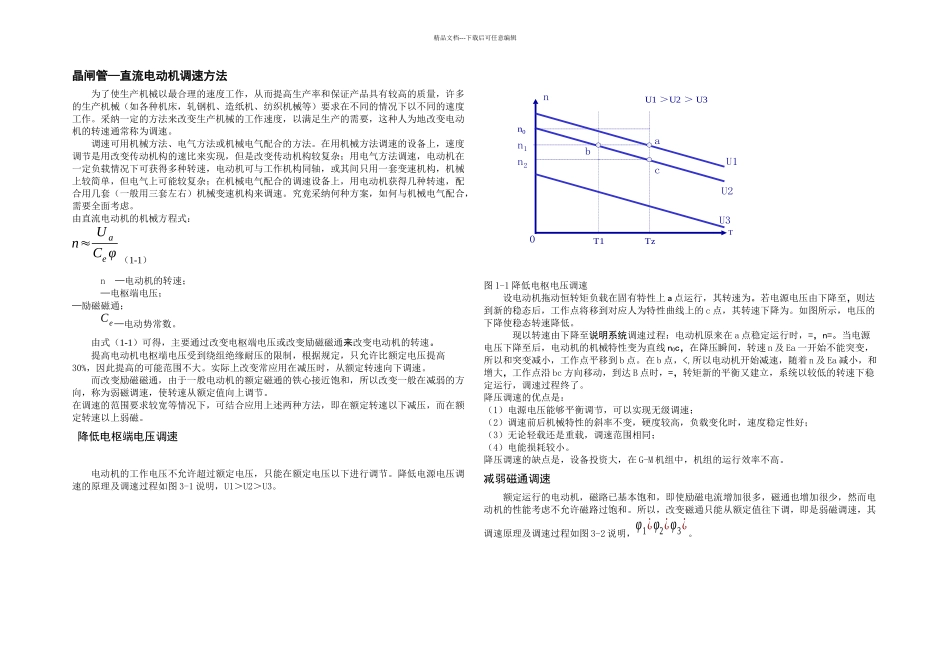

晶闸管—直流电动机调速仿真论文_第1页
1/6
晶闸管—直流电动机调速仿真论文_第2页
2/6
晶闸管—直流电动机调速仿真论文_第3页
3/6
精品文档---下载后可任意编辑晶闸管—直流电动机调速方法为了使生产机械以最合理的速度工作,从而提高生产率和保证产品具有较高的质量,许多的生产机械(如各种机床,轧钢机、造纸机、纺织机械等)要求在不同的情况下以不同的速度工作。采纳一定的方法来改变生产机械的工作速度,以满足生产的需要,这种人为地改变电动机的转速通常称为调速。 调速可用机械方法、电气方法或机械电气配合的方法。在用机械方法调速的设备上,速度调节是用改变传动机构的速比来实现,但是改变传动机构较复杂;用电气方法调速,电动机在一定负载情况下可获得多种转速,电动机可与工作机构同轴,或其间只用一套变速机构,机械上较简单,但电气上可能较复杂;在机械电气配合的调速设备上,用电动机获得几种转速,配合用几套(一般用三套左右)机械变速机构来调速。究竟采纳何种方案,如何与机械电气配合,需要全面考虑。由直流电动机的机械方程式:n≈U aCeφ (1-1)n —电动机的转速;—电枢端电压;—励磁磁通;Ce—电动势常数。由式(1-1)可得,主要通过改变电枢端电压或改变励磁磁通来改变电动机的转速。提高电动机电枢端电压受到绕组绝缘耐压的限制,根据规定,只允许比额定电压提高30%,因此提高的可能范围不大。实际上改变常应用在减压时,从额定转速向下调速。 而改变励磁磁通,由于一般电动机的额定磁通的铁心接近饱和,所以改变一般在减弱的方向,称为弱磁调速,使转速从额定值向上调节。在调速的范围要求较宽等情况下,可结合应用上述两种方法,即在额定转速以下减压,而在额定转速以上弱磁。 降低电枢端电压调速电动机的工作电压不允许超过额定电压,只能在额定电压以下进行调节。降低电源电压调速的原理及调速过程如图 3-1 说明,U1>U2>U3。图 1-1 降低电枢电压调速设电动机拖动恒转矩负载在固有特性上 a 点运行,其转速为。若电源电压由下降至,则达到新的稳态后,工作点将移到对应人为特性曲线上的 c 点,其转速下降为。如图所示,电压的下降使稳态转速降低。现以转速由下降至说明系统调速过程:电动机原来在 a 点稳定运行时,=,n=。当电源电压下降至后,电动机的机械特性变为直线 n0c,在降压瞬间,转速 n 及 Ea 一开始不能突变,所以和突变减小,工作点平移到 b 点。在 b 点,<,所以电动机开始减速,随着 n 及 Ea 减小,和增大,工作点沿 bc 方向移动,到达 B 点时,=,转矩新的平衡又建立,系统以较低的转速下稳...
