智能温控制调节器

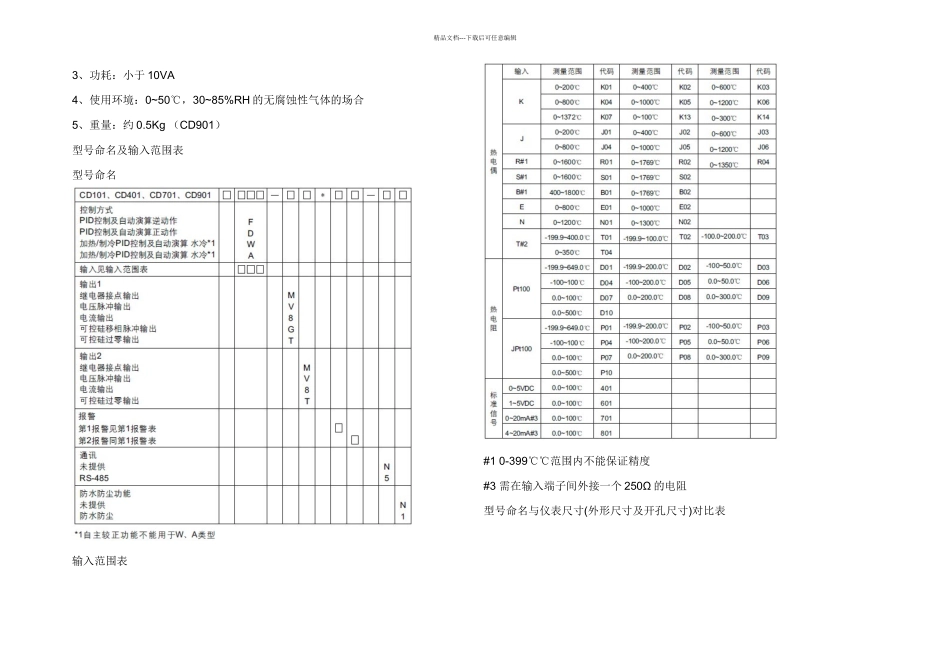

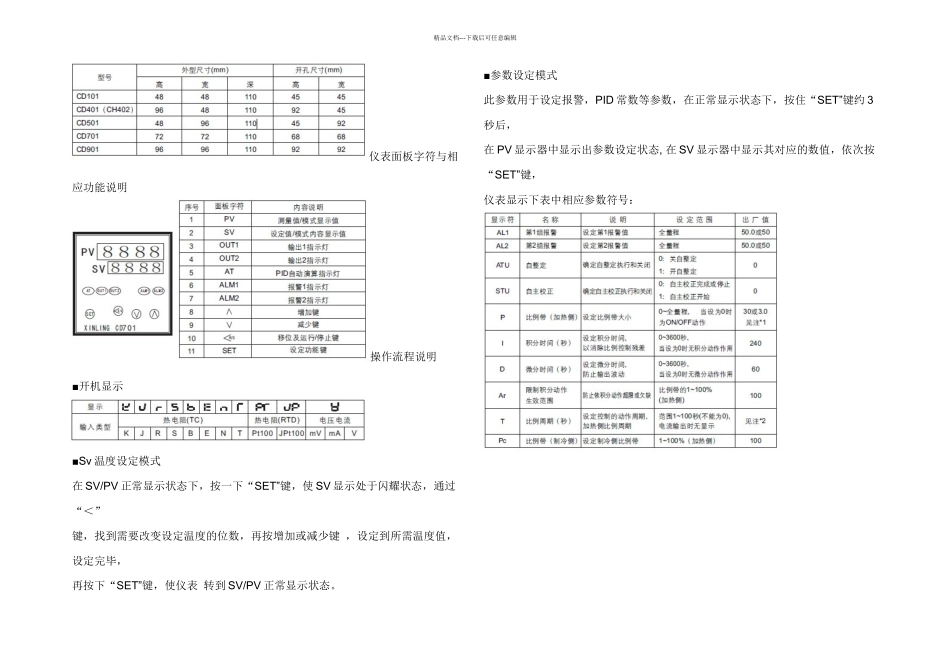

精品文档---下载后可任意编辑CD101-FK02-M 多功能温度控制仪产品说明：输入信号：热电偶：K、E、J、S、B热电阻：Pt100测试误差：±(1.0%FS+1 个字)调节方式：二位式继电器触点通断控制；断续 PID 继电器触点通断控制；断续 PID 驱动 SSR 电压控制。报警方式：上限报警继电器触点输出；下限报警继电器触点输出；上下限报警继电器触点输出。工作电源：AC100～240V外形尺寸：48×48×100mm开孔尺寸：45+1×45+1安装方式：面板式 主要技术指标■输入各种热电偶（TC），热电阻（RTD）以及标准电流电压信号（见输入类型表）■精度测量精度：±(0.5%FS+1 个字)冷端补偿误差：±2℃（0~50℃范围内可软件修正）分辨力：14Bit采样周期：0.5Sec■显示过程值（PV），设定值（SV）：-1999~9999输出、报警以及自整定状态批示：LED■控制输出1、电流输出：DC0~10mA，4~20mA（RL＜500Ω）2、电压输出：DC0~5V，DC1~5V（RL＞10KΩ）3、继电器输出：触点容量 250VAC3A（阻性负载）4、电压脉冲输出：0~12V（适用于固态继电器 SSR）5、可控硅 SCR 输出：过零触发或移相触发（阻性负载）6、报警功能输出：最多二组输出（12 种模式）输出触点容量：250VAC3A（阻性负载）■设定范围设定值（SV）：同量程（PV）比例带（P）：0~全量程（设定为“0”时，为“ON/OFF”控制）积分时间（I）：0~3600Sec（设定为“0”时，无积分作用）微分时间（D）：0~3600Sec（设定为“0”时，无微分作用）比例周期（T）：1~100Sec位式控制输出滞环宽度：1~100℃（或其它 PV 单位）其他：1、绝缘电阻：大于 50M 欧姆 （500VDC）2、绝缘强度：1500VAC/分钟精品文档---下载后可任意编辑3、功耗：小于 10VA4、使用环境：0~50℃，30~85%RH 的无腐蚀性气体的场合5、重量：约 0.5Kg （CD901）型号命名及输入范围表型号命名输入范围表#1 0-399℃℃范围内不能保证精度#3 需在输入端子间外接一个 250Ω 的电阻型号命名与仪表尺寸(外形尺寸及开孔尺寸)对比表精品文档---下载后可任意编辑仪表面板字符与相应功能说明操作流程说明■开机显示■Sv 温度设定模式在 SV/PV 正常显示状态下，按一下“SET”键，使 SV 显示处于闪耀状态，通过“＜”键，找到需要改变设定温度的位数，再按增加或减少键 ，设定到所需温度值，设定完毕，再按下“SET”键，使仪表 转到 SV/PV 正常显示状态。■参数设定模式此参数用于设定报警，PID 常数等参数，在正常显示状态下，按住“SET”键约...
