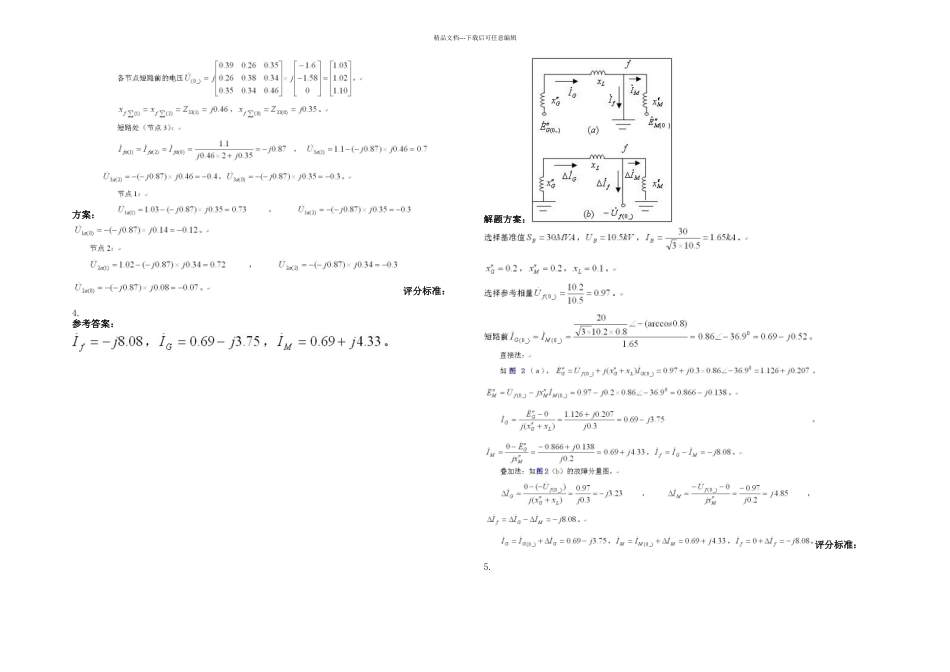

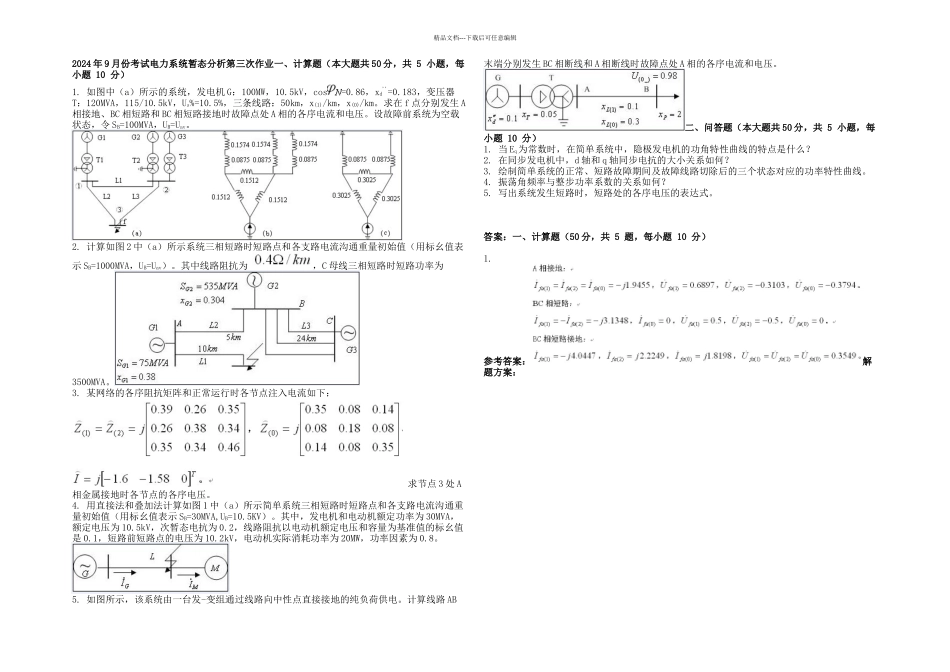

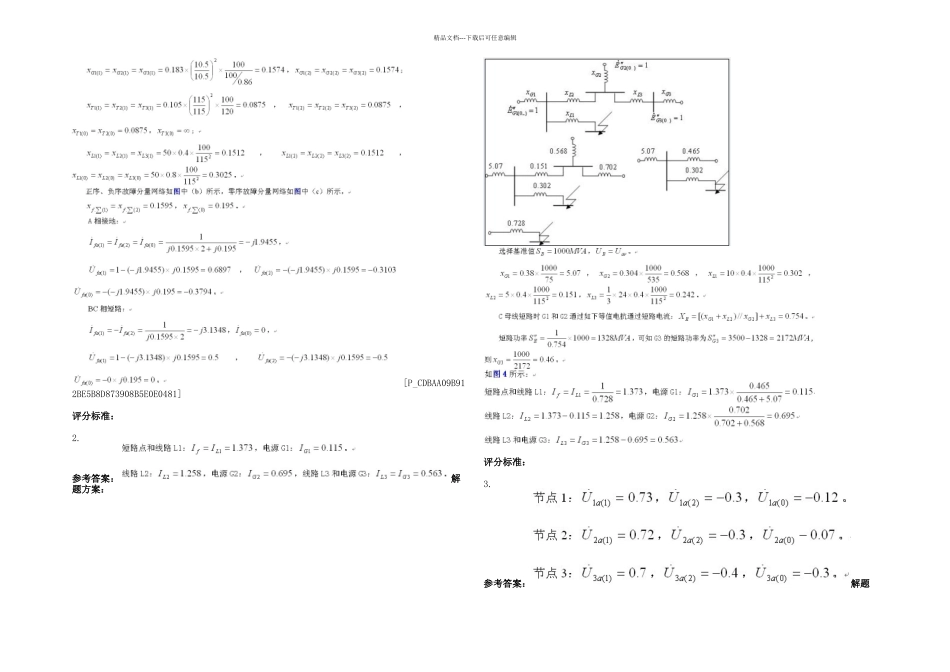

精品文档---下载后可任意编辑2024 年 9 月份考试电力系统暂态分析第三次作业一、计算题（本大题共 50 分，共 5 小题，每小题 10 分）1. 如图中（a）所示的系统，发电机 G：100MW，10.5kV，cos=0.86，xd''=0.183，变压器T：120MVA，115/10.5kV，Us%=10.5%，三条线路：50km，x(1)/km，x(0)/km。求在 f 点分别发生 A相接地、BC 相短路和 BC 相短路接地时故障点处 A 相的各序电流和电压。设故障前系统为空载状态，令 SB=100MVA，UB=Uav。2. 计算如图 2 中（a）所示系统三相短路时短路点和各支路电流沟通重量初始值（用标幺值表示 SB=1000MVA，UB=Uav）。其中线路阻抗为 ，C 母线三相短路时短路功率为3500MVA。3. 某网络的各序阻抗矩阵和正常运行时各节点注入电流如下： 求节点 3 处 A相金属接地时各节点的各序电压。4. 用直接法和叠加法计算如图 1 中（a）所示简单系统三相短路时短路点和各支路电流沟通重量初始值（用标幺值表示 SB=30MVA,UB=10.5KV）。其中，发电机和电动机额定功率为 30MVA，额定电压为 10.5kV，次暂态电抗为 0.2，线路阻抗以电动机额定电压和容量为基准值的标幺值是 0.1，短路前短路点的电压为 10.2kV，电动机实际消耗功率为 20MW，功率因素为 0.8。5. 如图所示，该系统由一台发-变组通过线路向中性点直接接地的纯负荷供电。计算线路 AB末端分别发生 BC 相断线和 A 相断线时故障点处 A 相的各序电流和电压。二、问答题（本大题共 50 分，共 5 小题，每小题 10 分）1. 当 Eq为常数时，在简单系统中，隐极发电机的功角特性曲线的特点是什么？ 2. 在同步发电机中，d 轴和 q 轴同步电抗的大小关系如何？3. 绘制简单系统的正常、短路故障期间及故障线路切除后的三个状态对应的功率特性曲线。4. 振荡角频率与整步功率系数的关系如何？5. 写出系统发生短路时，短路处的各序电压的表达式。答案：一、计算题（50 分，共 5 题，每小题 10 分）1. 参考答案：解题方案：精品文档---下载后可任意编辑[P_CDBAA09B912BE5B8D873908B5E0E0481]评分标准：2. 参考答案：解题方案：评分标准：3. 参考答案：解题精品文档---下载后可任意编辑方案：评分标准：4. 参考答案：解题方案：评分标准：5. 精品文档---下载后可任意编辑参考答案：解题方案：评分标准：二、问答题（50 分，共 5 题，每小题 10 分）1. 参考答案：隐极发电机的功角特性曲线为一正弦曲线，最大值 ...
