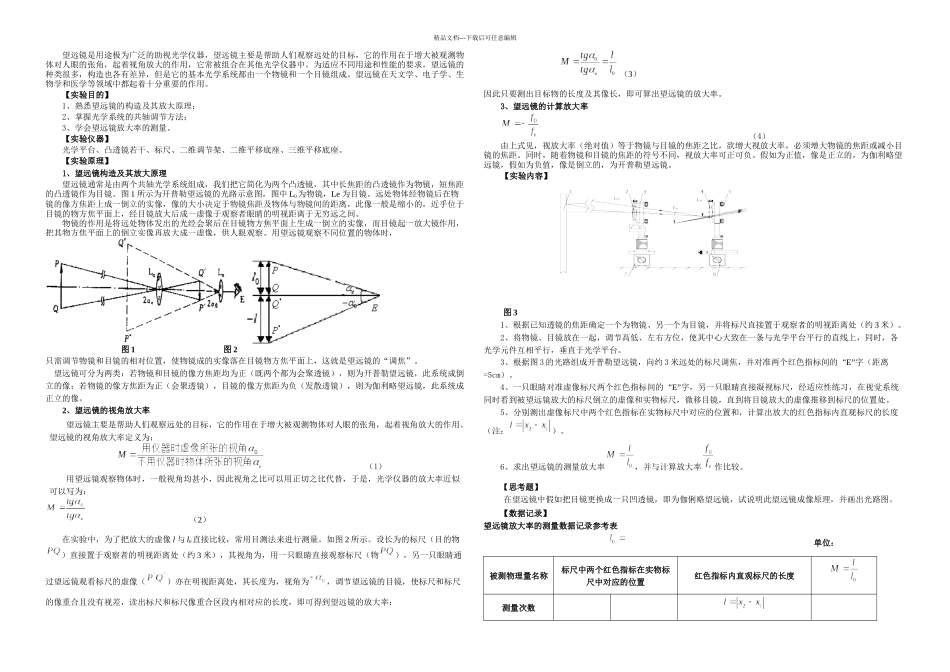

精品文档---下载后可任意编辑望远镜是用途极为广泛的助视光学仪器，望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用，它常被组合在其他光学仪器中。为适应不同用途和性能的要求，望远镜的种类很多，构造也各有差异，但是它的基本光学系统都由一个物镜和一个目镜组成。望远镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。【实验目的】1、熟悉望远镜的构造及其放大原理；2、掌握光学系统的共轴调节方法；3、学会望远镜放大率的测量。【实验仪器】光学平台、凸透镜若干、标尺、二维调节架、二维平移底座、三维平移底座。【实验原理】1、望远镜构造及其放大原理望远镜通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的凸透镜作为目镜。图 1 所示为开普勒望远镜的光路示意图，图中 L0为物镜，Le 为目镜。远处物体经物镜后在物镜的像方焦距上成一倒立的实像，像的大小决定于物镜焦距及物体与物镜间的距离，此像一般是缩小的，近乎位于目镜的物方焦平面上，经目镜放大后成一虚像于观察者眼睛的明视距离于无穷远之间。物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上生成一倒立的实像，而目镜起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。用望远镜观察不同位置的物体时，图 1 图 2只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”。 望远镜可分为两类：若物镜和目镜的像方焦距均为正（既两个都为会聚透镜），则为开普勒望远镜，此系统成倒立的像；若物镜的像方焦距为正（会聚透镜），目镜的像方焦距为负（发散透镜），则为伽利略望远镜，此系统成正立的像。2、望远镜的视角放大率望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用。望远镜的视角放大率定义为： （1）用望远镜观察物体时，一般视角均甚小，因此视角之比可以用正切之比代替，于是，光学仪器的放大率近似可以写为： （2）在实验中，为了把放大的虚像 l 与 l0直接比较，常用目测法来进行测量。如图 2 所示。设长为的标尺（目的物）直接置于观察者的明视距离处（约 3 米），其视角为，用一只眼睛直接观察标尺（物），另一只眼睛通过望远镜观看标尺的虚像（）亦在明视距离处，其长度为，视角为，调节望远镜的目镜，使标尺...
