开发区小学新建工程模板施工方案VIP免费

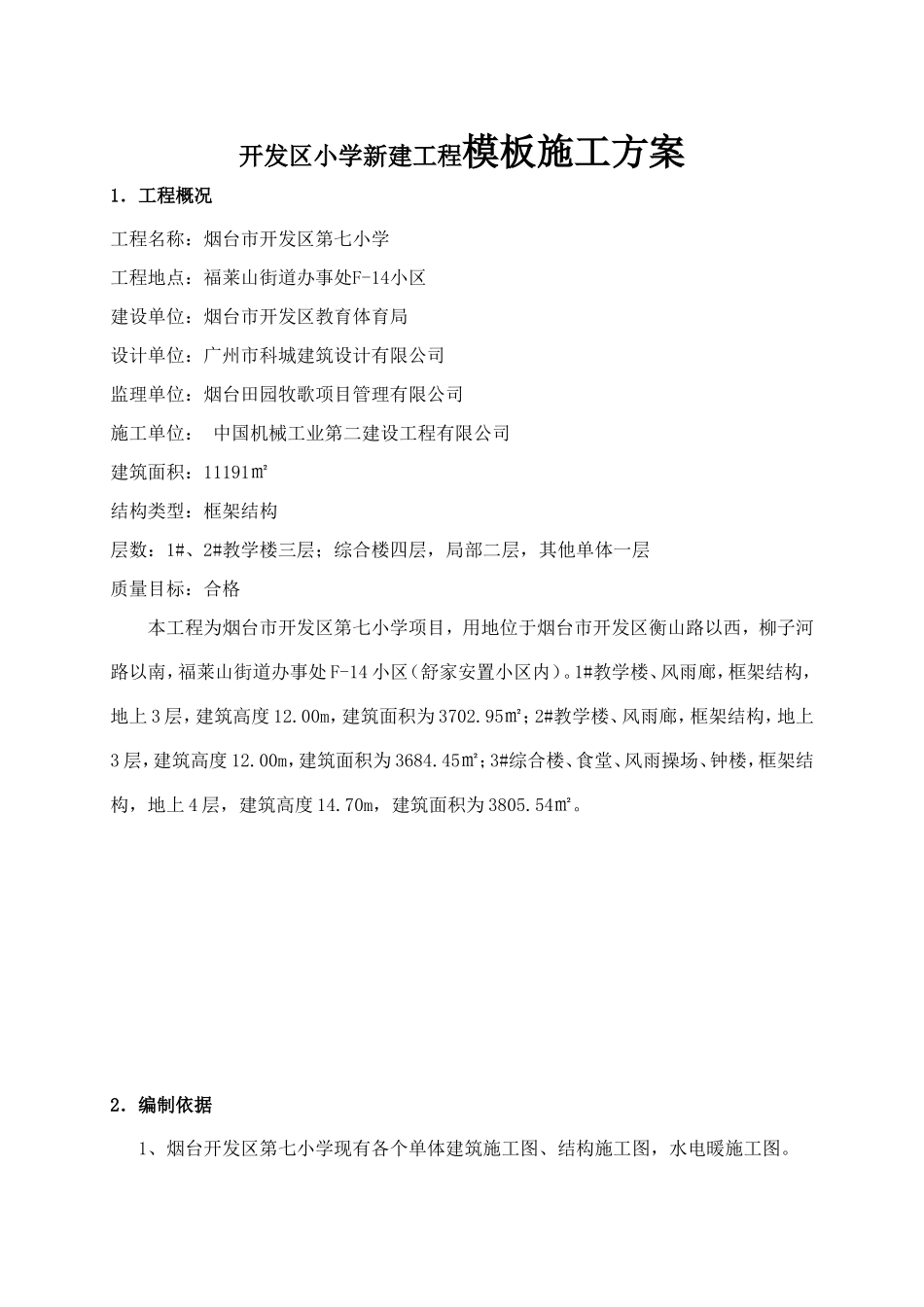

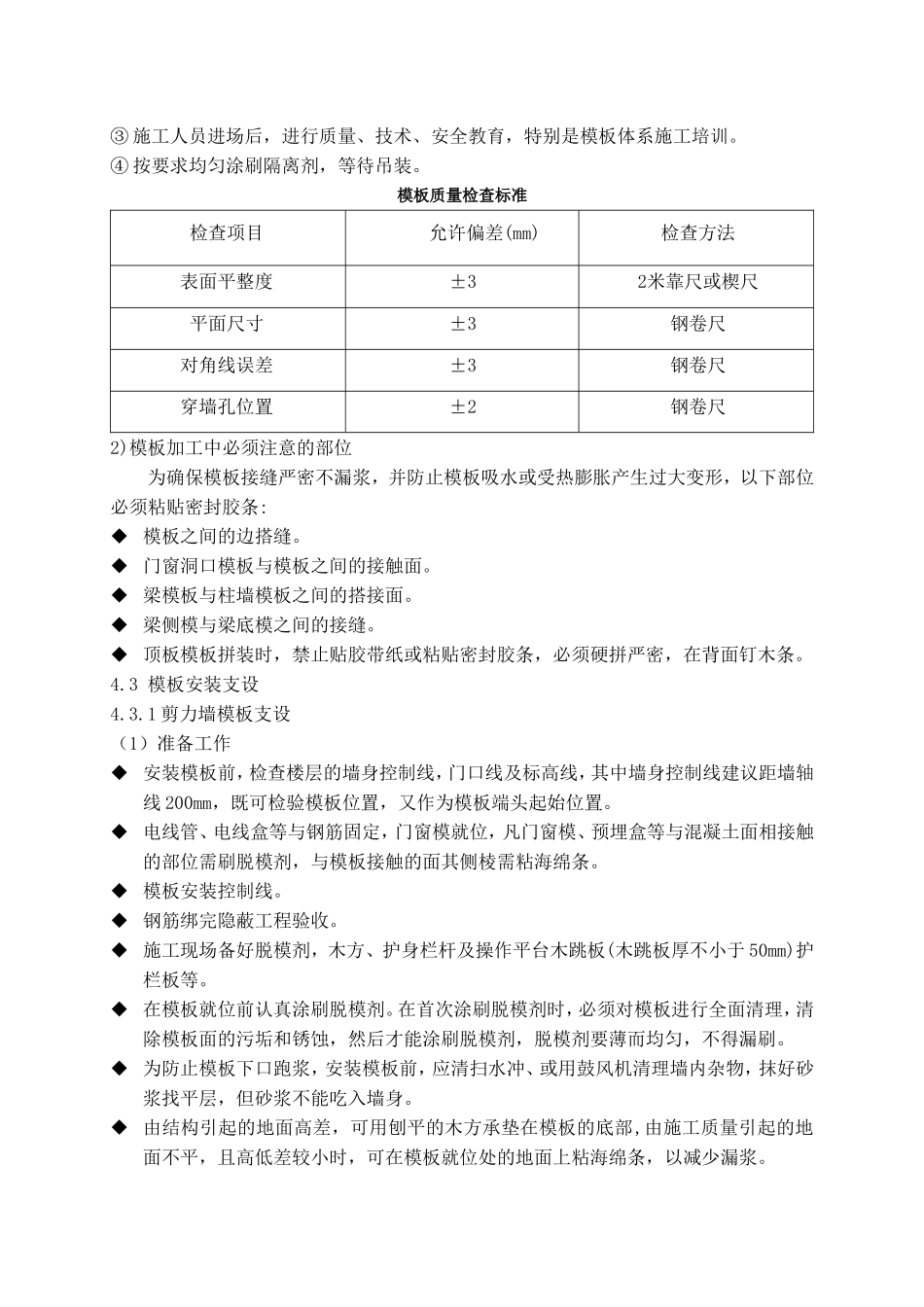

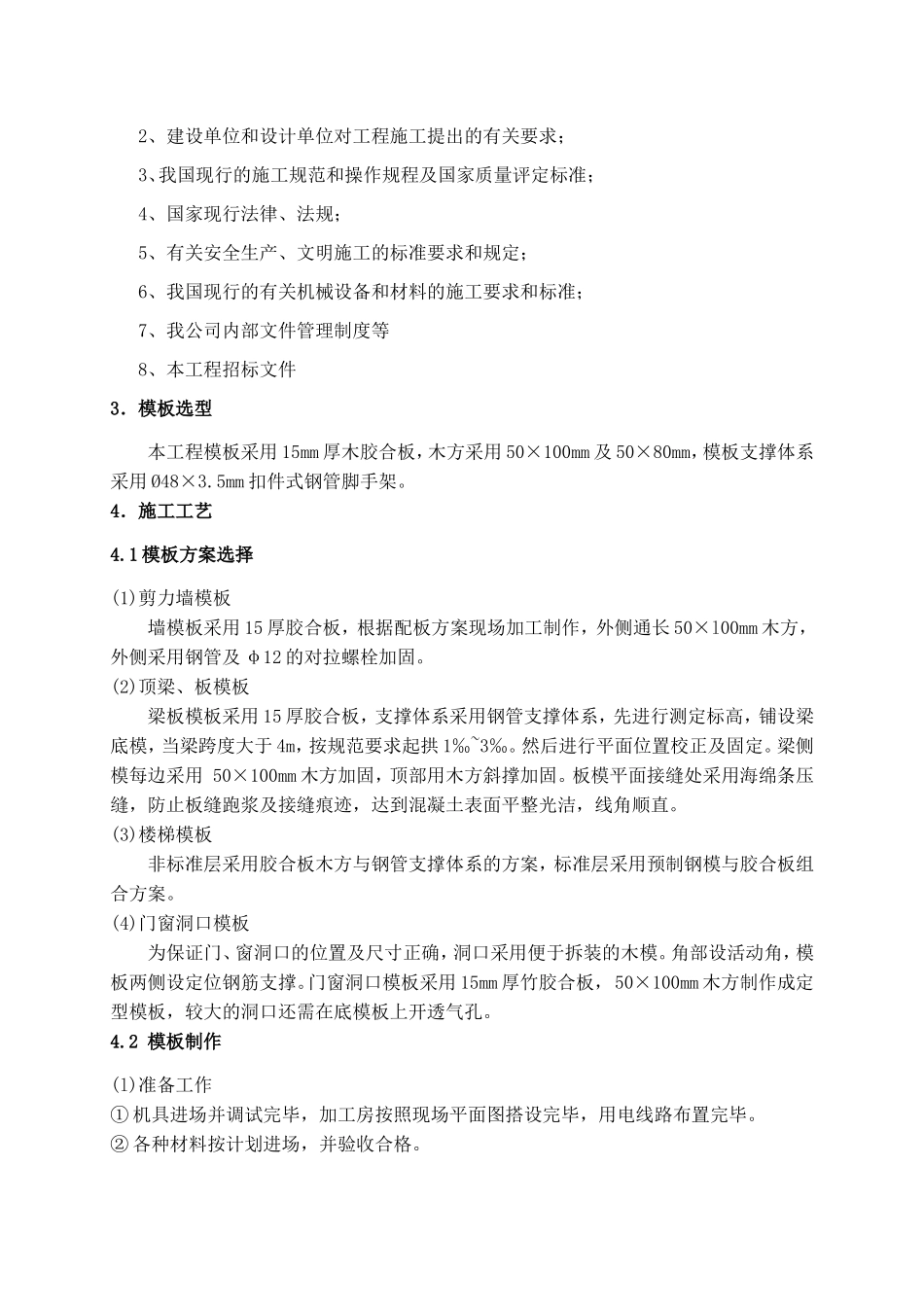

开发区小学新建工程模板施工方案1．工程概况工程名称：烟台市开发区第七小学工程地点：福莱山街道办事处F-14小区建设单位：烟台市开发区教育体育局设计单位：广州市科城建筑设计有限公司监理单位：烟台田园牧歌项目管理有限公司施工单位：中国机械工业第二建设工程有限公司建筑面积：11191㎡结构类型：框架结构层数：1#、2#教学楼三层；综合楼四层，局部二层，其他单体一层质量目标：合格本工程为烟台市开发区第七小学项目，用地位于烟台市开发区衡山路以西，柳子河路以南，福莱山街道办事处F-14小区（舒家安置小区内）。1#教学楼、风雨廊，框架结构，地上3层，建筑高度12.00m，建筑面积为3702.95㎡；2#教学楼、风雨廊，框架结构，地上3层，建筑高度12.00m，建筑面积为3684.45㎡；3#综合楼、食堂、风雨操场、钟楼，框架结构，地上4层，建筑高度14.70m，建筑面积为3805.54㎡。2．编制依据1、烟台开发区第七小学现有各个单体建筑施工图、结构施工图，水电暖施工图。2、建设单位和设计单位对工程施工提出的有关要求；3、我国现行的施工规范和操作规程及国家质量评定标准；4、国家现行法律、法规；5、有关安全生产、文明施工的标准要求和规定；6、我国现行的有关机械设备和材料的施工要求和标准；7、我公司内部文件管理制度等8、本工程招标文件3．模板选型本工程模板采用15mm厚木胶合板，木方采用50×100mm及50×80mm，模板支撑体系采用Ø48×3.5mm扣件式钢管脚手架。4．施工工艺4.1模板方案选择(1)剪力墙模板墙模板采用15厚胶合板，根据配板方案现场加工制作，外侧通长50×l00mm木方，外侧采用钢管及φ12的对拉螺栓加固。(2)顶梁、板模板梁板模板采用15厚胶合板，支撑体系采用钢管支撑体系，先进行测定标高，铺设梁底模，当梁跨度大于4m，按规范要求起拱1‰~3‰。然后进行平面位置校正及固定。梁侧模每边采用50×100mm木方加固，顶部用木方斜撑加固。板模平面接缝处采用海绵条压缝，防止板缝跑浆及接缝痕迹，达到混凝土表面平整光洁，线角顺直。(3)楼梯模板非标准层采用胶合板木方与钢管支撑体系的方案，标准层采用预制钢模与胶合板组合方案。(4)门窗洞口模板为保证门、窗洞口的位置及尺寸正确，洞口采用便于拆装的木模。角部设活动角，模板两侧设定位钢筋支撑。门窗洞口模板采用15mm厚竹胶合板，50×100mm木方制作成定型模板，较大的洞口还需在底模板上开透气孔。4.2模板制作(l)准备工作①机具进场并调试完毕，加工房按照现场平面图搭设完毕，用电线路布置完毕。②各种材料按计划进场，并验收合格。③施工人员进场后，进行质量、技术、安全教育，特别是模板体系施工培训。④按要求均匀涂刷隔离剂，等待吊装。模板质量检查标准检查项目允许偏差(mm)检查方法表面平整度±32米靠尺或楔尺平面尺寸±3钢卷尺对角线误差±3钢卷尺穿墙孔位置±2钢卷尺2)模板加工中必须注意的部位为确保模板接缝严密不漏浆，并防止模板吸水或受热膨胀产生过大变形，以下部位必须粘贴密封胶条:模板之间的边搭缝。门窗洞口模板与模板之间的接触面。梁模板与柱墙模板之间的搭接面。梁侧模与梁底模之间的接缝。顶板模板拼装时，禁止贴胶带纸或粘贴密封胶条，必须硬拼严密，在背面钉木条。4.3模板安装支设4.3.1剪力墙模板支设（1）准备工作安装模板前，检查楼层的墙身控制线，门口线及标高线，其中墙身控制线建议距墙轴线200mm，既可检验模板位置，又作为模板端头起始位置。电线管、电线盒等与钢筋固定，门窗模就位，凡门窗模、预埋盒等与混凝土面相接触的部位需刷脱模剂，与模板接触的面其侧棱需粘海绵条。模板安装控制线。钢筋绑完隐蔽工程验收。施工现场备好脱模剂，木方、护身栏杆及操作平台木跳板(木跳板厚不小于50mm)护栏板等。在模板就位前认真涂刷脱模剂。在首次涂刷脱模剂时，必须对模板进行全面清理，清除模板面的污垢和锈蚀，然后才能涂刷脱模剂，脱模剂要薄而均匀，不得漏刷。为防止模板下口跑浆，安装模板前，应清扫水冲、或用鼓风机清理墙内杂物，抹好砂浆找平层，但砂浆不能吃入墙身。由结构引起的地面高差，可用刨平的木方承垫在模板的底部,由施工质量引起的地面不平，...
