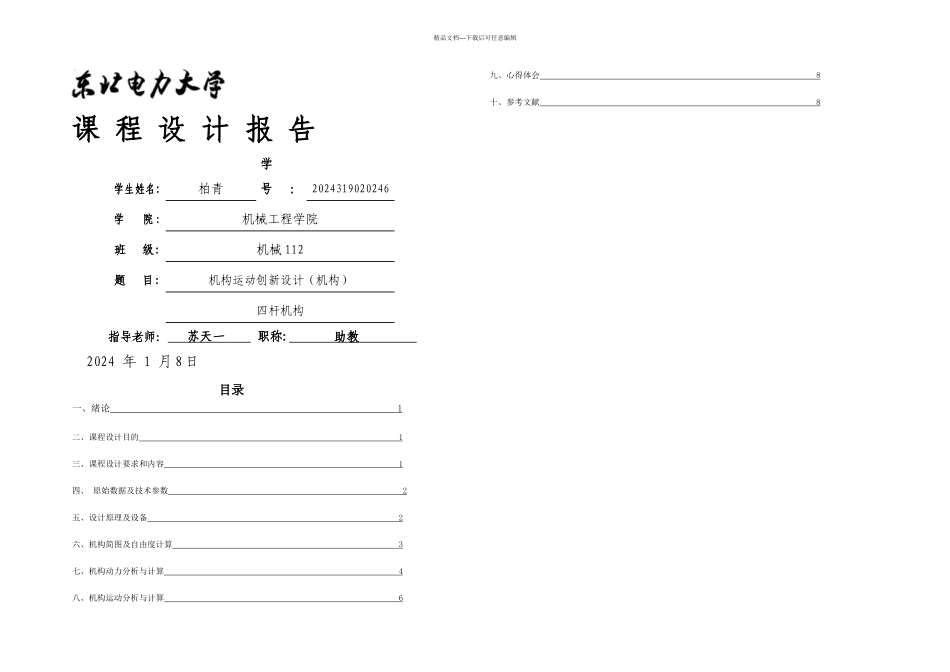

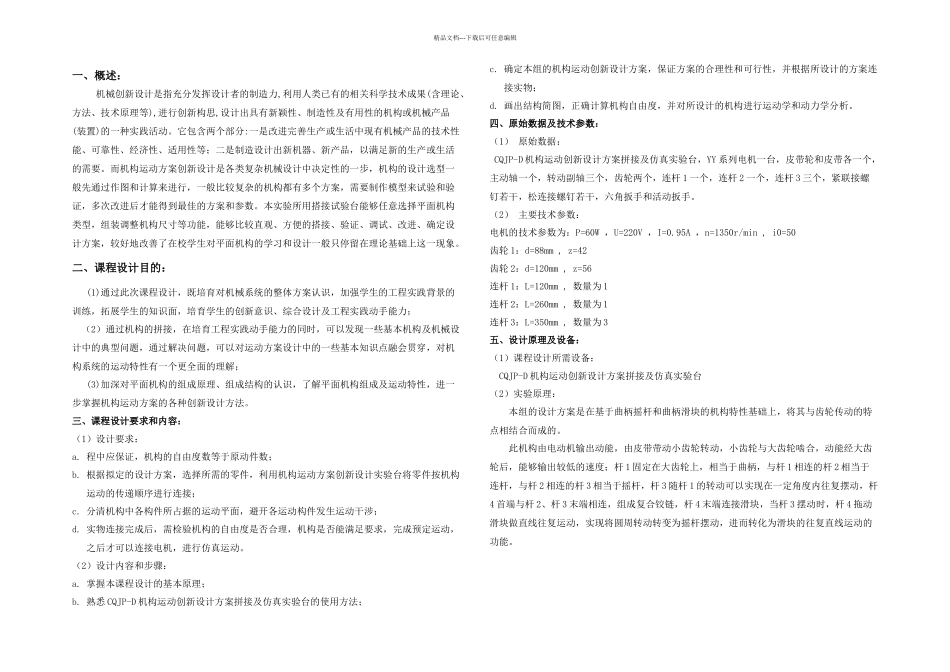

精品文档---下载后可任意编辑课 程 设 计 报 告学生姓名:柏青学 号： 2024319020246学 院 :机械工程学院班 级:机械 112题 目:机构运动创新设计（机构）四杆机构指导老师： 苏天一 职称: 助教 2024 年 1 月 8 日目录一、绪论 1 二、课程设计目的 1 三、课程设计要求和内容 1 四、 原始数据及技术参数 2 五、设计原理及设备 2 六、机构简图及自由度计算 3 七、机构动力分析与计算 4 八、机构运动分析与计算 6 九、心得体会 8 十、参考文献 8 精品文档---下载后可任意编辑一、概述：机械创新设计是指充分发挥设计者的制造力,利用人类已有的相关科学技术成果(含理论、方法、技术原理等),进行创新构思,设计出具有新颖性、制造性及有用性的机构或机械产品(装置)的一种实践活动。它包含两个部分:一是改进完善生产或生活中现有机械产品的技术性能、可靠性、经济性、适用性等；二是制造设计出新机器、新产品，以满足新的生产或生活的需要。而机构运动方案创新设计是各类复杂机械设计中决定性的一步，机构的设计选型一般先通过作图和计算来进行，一般比较复杂的机构都有多个方案，需要制作模型来试验和验证，多次改进后才能得到最佳的方案和参数。本实验所用搭接试验台能够任意选择平面机构类型，组装调整机构尺寸等功能，能够比较直观、方便的搭接、验证、调试、改进、确定设计方案，较好地改善了在校学生对平面机构的学习和设计一般只停留在理论基础上这一现象。二、课程设计目的：(1)通过此次课程设计，既培育对机械系统的整体方案认识，加强学生的工程实践背景的训练，拓展学生的知识面，培育学生的创新意识、综合设计及工程实践动手能力；（2）通过机构的拼接，在培育工程实践动手能力的同时，可以发现一些基本机构及机械设计中的典型问题，通过解决问题，可以对运动方案设计中的一些基本知识点融会贯穿，对机构系统的运动特性有一个更全面的理解；(3)加深对平面机构的组成原理、组成结构的认识，了解平面机构组成及运动特性，进一步掌握机构运动方案的各种创新设计方法。三、课程设计要求和内容：（1）设计要求：a. 程中应保证，机构的自由度数等于原动件数；b. 根据拟定的设计方案，选择所需的零件，利用机构运动方案创新设计实验台将零件按机构运动的传递顺序进行连接；c. 分清机构中各构件所占据的运动平面，避开各运动构件发生运动干涉；d. 实物连接完成后，需检验机构的自由度是否合理，机构是否能...
