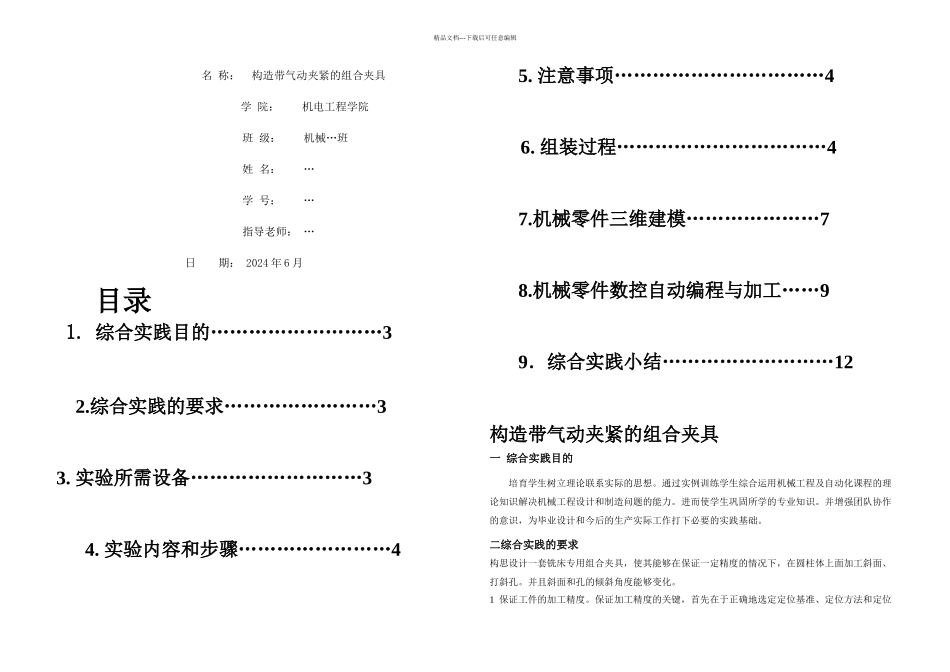

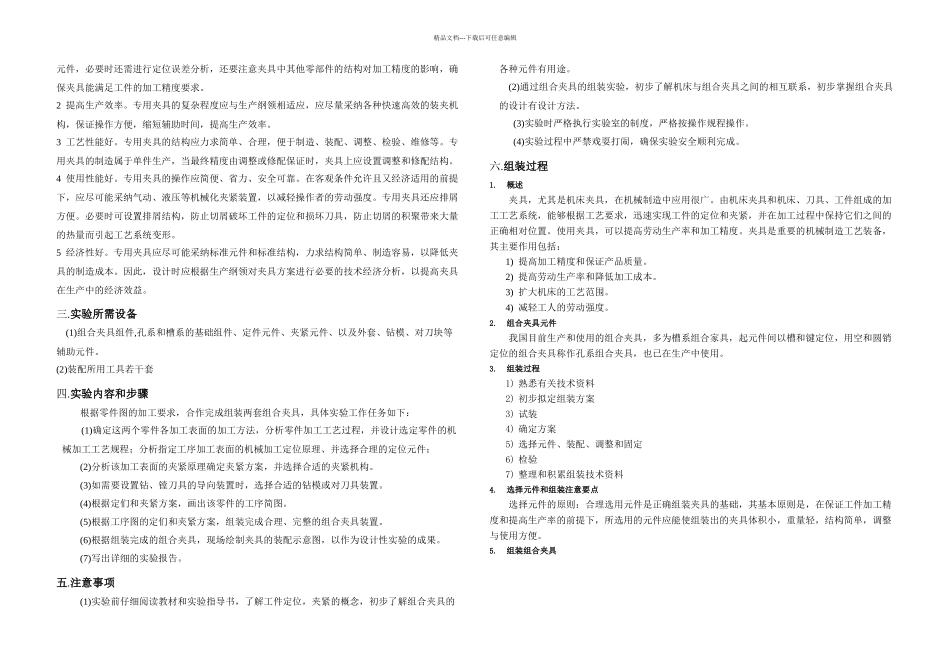

精品文档---下载后可任意编辑名 称： 构造带气动夹紧的组合夹具 学 院： 机电工程学院 班 级： 机械…班 姓 名： … 学 号： … 指导老师： … 日 期： 2024 年 6 月 目录 1. 综合实践目的………………………3 2.综合实践的要求……………………33. 实验所需设备………………………3 4. 实验内容和步骤……………………4 5. 注意事项……………………………4 6. 组装过程……………………………47.机械零件三维建模…………………78.机械零件数控自动编程与加工……99．综合实践小结………………………12构造带气动夹紧的组合夹具一 综合实践目的培育学生树立理论联系实际的思想。通过实例训练学生综合运用机械工程及自动化课程的理论知识解决机械工程设计和制造问题的能力。进而使学生巩固所学的专业知识。并增强团队协作的意识，为毕业设计和今后的生产实际工作打下必要的实践基础。二综合实践的要求构思设计一套铣床专用组合夹具，使其能够在保证一定精度的情况下，在圆柱体上面加工斜面、打斜孔。并且斜面和孔的倾斜角度能够变化。 1 保证工件的加工精度。保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位精品文档---下载后可任意编辑元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。 2 提高生产效率。专用夹具的复杂程度应与生产纲领相适应，应尽量采纳各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。 3 工艺性能好。专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。专用夹具的制造属于单件生产，当最终精度由调整或修配保证时，夹具上应设置调整和修配结构。 4 使用性能好。专用夹具的操作应简便、省力、安全可靠。在客观条件允许且又经济适用的前提下，应尽可能采纳气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。专用夹具还应排屑方便。必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。 5 经济性好。专用夹具应尽可能采纳标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。因此，设计时应根据生产纲领对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。三.实验所需设备(1)组合夹具组件,孔系和槽系的基础组件、定件元件、夹紧元件、以及外套、钻模...
