机械制造工艺学课程设计CA车床拨叉加工工艺及加工槽H的工装设计VIP专享

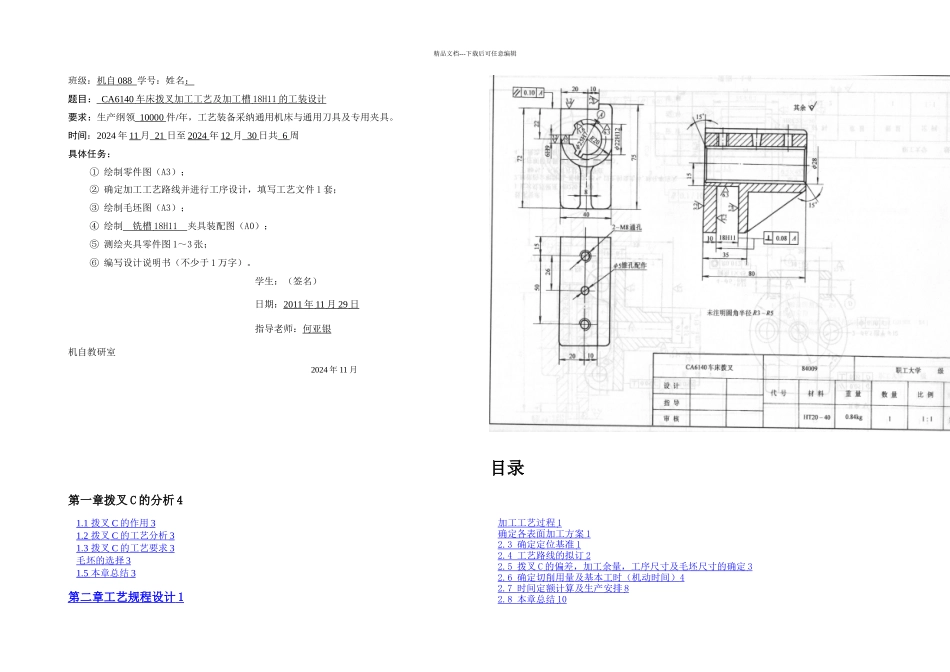

精品文档---下载后可任意编辑班级：机自 088 学号：姓名：题目： CA6140 车床拨叉加工工艺及加工 槽 18H11 的 工装设计 要求：生产纲领 10000 件/年，工艺装备采纳通用机床与通用刀具及专用夹具。时间：2024 年 11 月 21 日至 2024 年 12 月 30 日共 6 周具体任务：① 绘制零件图（A3）；② 确定加工工艺路线并进行工序设计，填写工艺文件 1 套；③ 绘制毛坯图（A3）；④ 绘制 铣槽 18H11 夹具装配图（A0）；⑤ 测绘夹具零件图 1～3 张；⑥ 编写设计说明书（不少于 1 万字）。学生：（签名）日期：2011 年 11 月 29 日 指导老师：何亚银机自教研室2024 年 11 月目录第一章拨叉 C 的分析 41.1 拨叉 C 的作用 3 1.2 拨叉 C 的工艺分析 3 1.3 拨叉 C 的工艺要求 3 毛坯的选择 3 1.5 本章总结 3 第二章工艺规程设计 1 加工工艺过程 1 确定各表面加工方案 1 2.3 确定定位基准 1 2.4 工艺路线的拟订 2 2.5 拨叉 C 的偏差，加工余量，工序尺寸及毛坯尺寸的确定 3 2.6 确定切削用量及基本工时（机动时间） 4 2.7 时间定额计算及生产安排 8 2.8 本章总结 10 精品文档---下载后可任意编辑第三章铣槽 18H11 夹具设计 11 3.1 讨论原始质料 11 3.2 定位基准的选择 11 夹具方案的设计选择 11 3.4 切削力及夹紧分析计算 11 3.5 误差分析与计算 12 3.6 夹具设计及操作的简要说明 12 总结 12 参考文献 13 精品文档---下载后可任意编辑第一章拨叉 C 的分析1.1 拨叉 C 的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩的作用。1.2 拨叉 C 的工艺分析拨叉 C 是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。其底槽侧面与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。1.3 拨叉 C 的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺...
