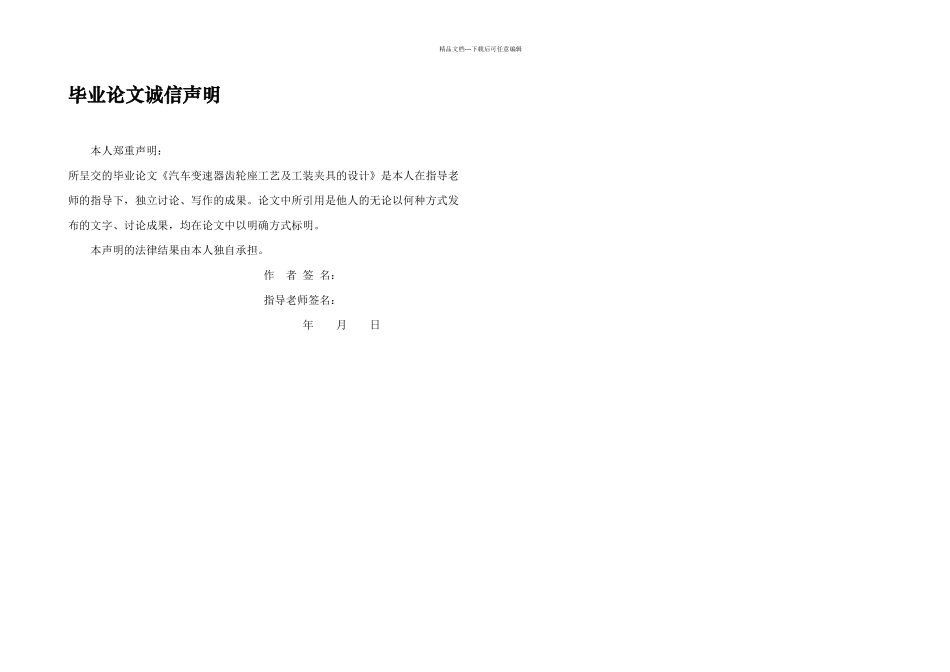

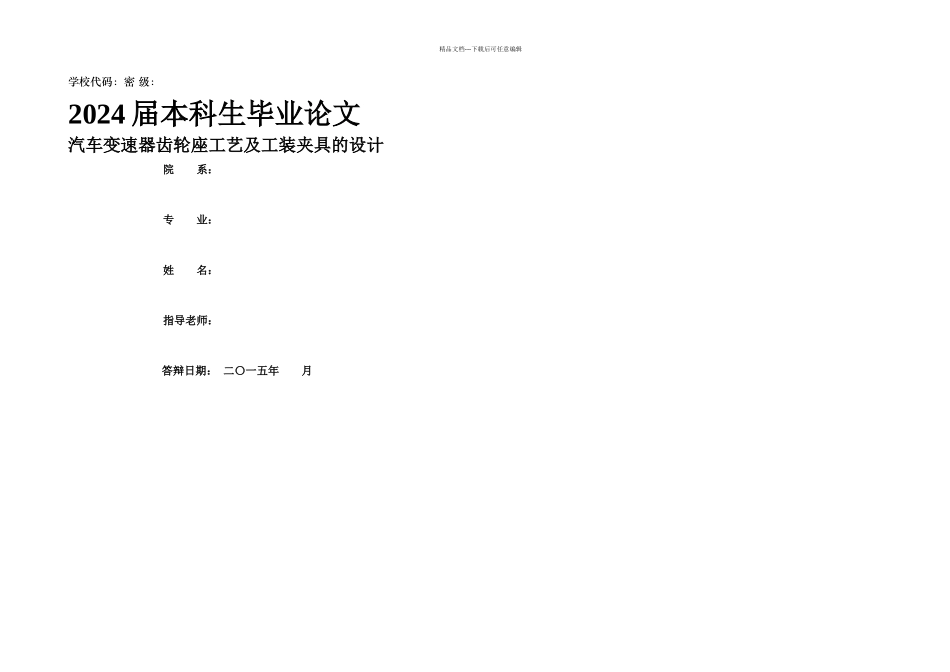

精品文档---下载后可任意编辑学校代码：密 级：2024 届本科生毕业论文汽车变速器齿轮座工艺及工装夹具的设计院 系：专 业：姓 名：指导老师：答辩日期： 二〇一五年 月精品文档---下载后可任意编辑毕业论文诚信声明本人郑重声明：所呈交的毕业论文《汽车变速器齿轮座工艺及工装夹具的设计》是本人在指导老师的指导下，独立讨论、写作的成果。论文中所引用是他人的无论以何种方式发布的文字、讨论成果，均在论文中以明确方式标明。本声明的法律结果由本人独自承担。作 者 签 名：指导老师签名： 年 月 日精品文档---下载后可任意编辑摘要本次设计的主要内容是汽车变速器齿轮座工艺及工装夹具的设计。齿轮座主要是与齿轮、轴承等零件配对使用，其主要加工表面及控制位置为φ 40−0.03−0.025大头外圆和小头外圆。由零件要求分析可知，保证φ 40−0.03−0.025大头外圆和小头外圆尺寸的同时应该尽量保证其同轴度，这对于后工序装配和总成使用上来说都有重要影响。所以，工序安排时，实行以φ 40−0.03−0.025大头外圆粗定位夹紧加工后，对小头外圆进行车削、磨削加工同时成型。因大头外圆和小头外圆的表面粗糙度分别为 RaRa，可通过粗车、精车、磨削加工来满足。对于钻、绞孔时，主要以齿轮座的小头外圆定位，控制其自由度，以达到加工出来的产品满足要求并且一致性好的目的。本文的讨论重点在于通过对齿轮座的工艺性和力学性能分析，对加工工艺进行合理分析，选择确定合理的毛坯、加工方式、设计高效、省力的夹具，通过实践验证，最终加工出合格的齿轮座零件。【关键词】汽车变速器齿轮座、工艺、定位精品文档---下载后可任意编辑Abstract This paper is abute automated devices that can mimic the human hand and arm movements to do something，aslo can according to a fixed procedure to moving objects or control tools. It can replace the heavy labor inφ 40−0.03−0.025 order to achieve the productionmechanization and automation, and can work in dangerous working environments to protect the personal safety,φ 40−0.03−0.025 Therefore widely used in machine building,metallurgy, electronics, light industry and atomic energy sectors.This article is mainly φ 40−0.03−0.025of the pneumatic manipulator...
