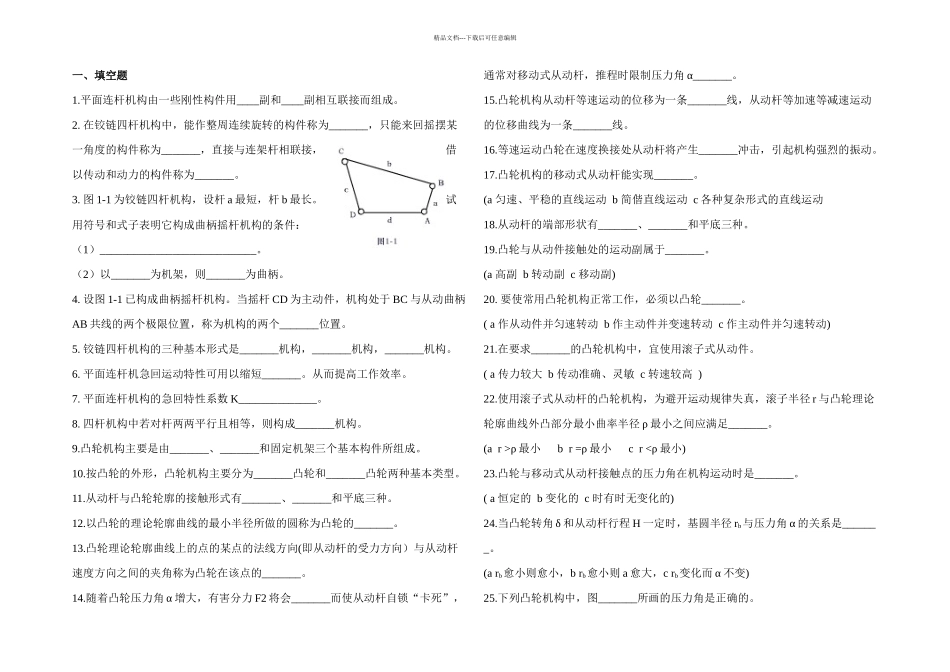

精品文档---下载后可任意编辑一、填空题1.平面连杆机构由一些刚性构件用____副和____副相互联接而组成。2. 在铰链四杆机构中，能作整周连续旋转的构件称为_______，只能来回摇摆某一角度的构件称为_______，直接与连架杆相联接，借以传动和动力的构件称为_______。3. 图 1-1 为铰链四杆机构，设杆 a 最短，杆 b 最长。试用符号和式子表明它构成曲柄摇杆机构的条件：（1）____________________________。（2）以_______为机架，则_______为曲柄。4. 设图 1-1 已构成曲柄摇杆机构。当摇杆 CD 为主动件，机构处于 BC 与从动曲柄AB 共线的两个极限位置，称为机构的两个_______位置。5. 铰链四杆机构的三种基本形式是_______机构，_______机构，_______机构。6. 平面连杆机急回运动特性可用以缩短_______。从而提高工作效率。7. 平面连杆机构的急回特性系数 K______________。8. 四杆机构中若对杆两两平行且相等，则构成_______机构。9.凸轮机构主要是由_______、_______和固定机架三个基本构件所组成。10.按凸轮的外形，凸轮机构主要分为_______凸轮和_______凸轮两种基本类型。11.从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。12.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。13.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的_______。 14.随着凸轮压力角 α 增大，有害分力 F2 将会_______而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角 α_______。 15.凸轮机构从动杆等速运动的位移为一条_______线，从动杆等加速等减速运动的位移曲线为一条_______线。16.等速运动凸轮在速度换接处从动杆将产生_______冲击，引起机构强烈的振动。17.凸轮机构的移动式从动杆能实现_______。(a 匀速、平稳的直线运动 b 简偕直线运动 c 各种复杂形式的直线运动 18.从动杆的端部形状有_______、_______和平底三种。19.凸轮与从动件接触处的运动副属于_______。(a 高副 b 转动副 c 移动副)20. 要使常用凸轮机构正常工作，必须以凸轮_______。( a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动)21.在要求_______的凸轮机构中，宜使用滚子式从动件。( a 传力较大 b 传动准确、灵敏 c 转速较高 )22.使用滚子式从动杆的凸轮机构，为避开运动规律失真，滚子半径 r 与凸轮理论轮廓曲线外凸...
