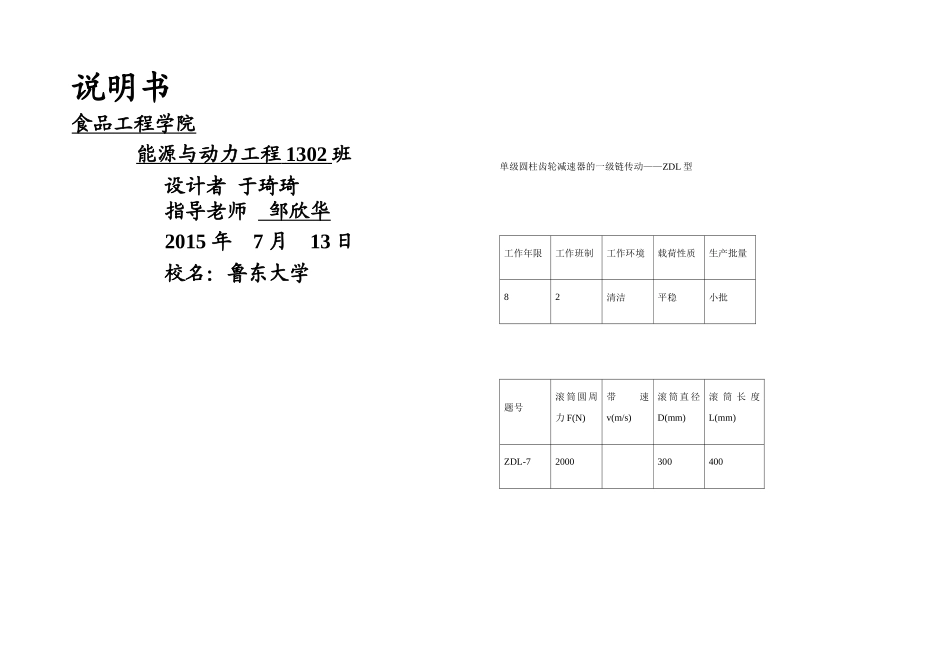

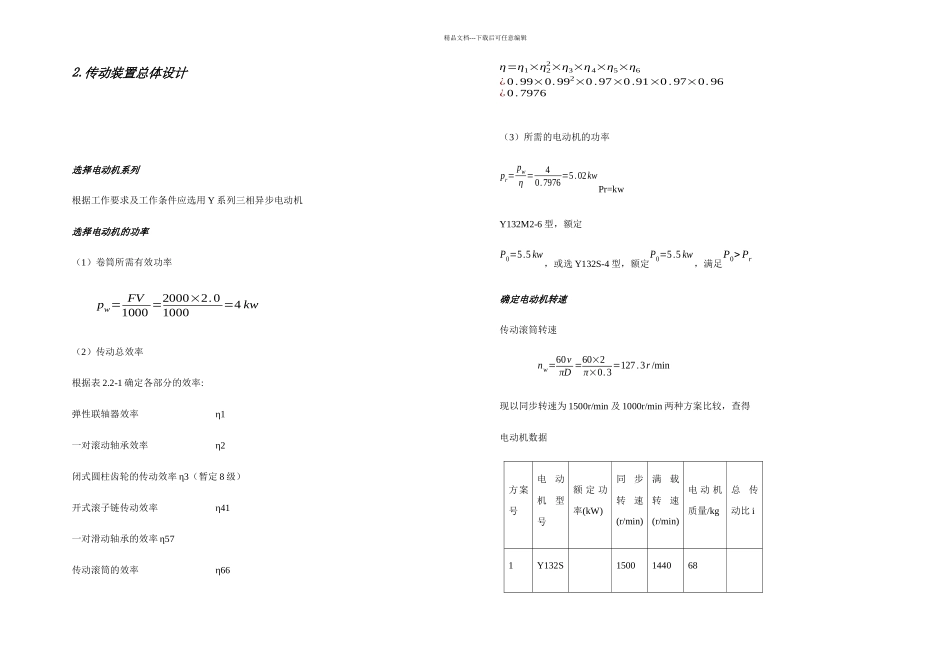

说明书食品工程学院能源与动力工程 1302 班设计者 于琦琦指导老师 邹欣华2015 年 7 月 13 日校名：鲁东大学单级圆柱齿轮减速器的一级链传动——ZDL 型 工作年限工作班制工作环境载荷性质生产批量82清洁平稳小批题号滚筒圆周力 F(N)带速 v(m/s)滚筒直径 D(mm)滚 筒 长 度 L(mm)ZDL-72000300400精品文档---下载后可任意编辑2.传动装置总体设计选择电动机系列根据工作要求及工作条件应选用 Y 系列三相异步电动机选择电动机的功率（1）卷筒所需有效功率pw= FV1000 =2000×2.01000=4 kw（2）传动总效率根据表 2.2-1 确定各部分的效率:弹性联轴器效率 η1一对滚动轴承效率 η2闭式圆柱齿轮的传动效率 η3（暂定 8 级）开式滚子链传动效率 η41一对滑动轴承的效率 η57传动滚筒的效率 η66η=η1×η22×η3×η4×η5×η6¿0.99×0.992×0.97×0.91×0.97×0.96¿0.7976（3）所需的电动机的功率pr=pwη =40.7976=5.02kwPr=kwY132M2-6 型，额定P0=5.5 kw，或选 Y132S-4 型，额定P0=5.5 kw，满足P0> Pr确定电动机转速传动滚筒转速nw=60vπD =60×2π×0.3=127.3r /min现以同步转速为 1500r/min 及 1000r/min 两种方案比较，查得电动机数据方案号电动机型号额 定 功率(kW)同步转速(r/min)满载转速(r/min)电 动 机质量/kg总传动比 i1Y132S1500144068精品文档---下载后可任意编辑-42Y132M2-6100096084比较两种方案，方案 1 选用的电动机使总传动比较大。为使传动装置结构紧凑，选用方案 2。电动机型号为 Y132M2-6。电动机额定功率/kW电动机满载转速/(r/min)960电动机轴伸直径 D/mm38电动机轴伸长度 E/mm80电动机中心高 H/mm132堵转转矩/额定转矩总传动比i=n0nw=960127.3 =7.54查表 2.2-1 得 取链传动比=则齿轮传动的传动比为i12= ii23=7.543.0 =2.513各轴功率、转速和转矩的计算0 轴：即电动机的主动轴 p0= pr=5.02kwn0=960r /minT 0=9.55× p0n0=9.55×5.02×103960=49.94 N⋅m1 轴： 即减速器的高速轴p1= p0⋅η01=5.02×0.99=4.97kwi01=ii12=7.542.513 ≈3精品文档---下载后可任意编辑n1=n0i01=9603=310 r /minT 1=9.55×p1n1=9.55×4.97×103310=16.03 N⋅m2 轴：即减速器的低速轴 p2= p1⋅¿η12=4 . 97×0 . 99×0. 97=4 .77 kw ¿n2=n1i12=3102.513=123.36r /minT 2=9.55×P2n2=9.55×4.77×103123.36=38.69 N⋅m3 轴：即传动滚筒轴p3= p2⋅¿η23=4...
