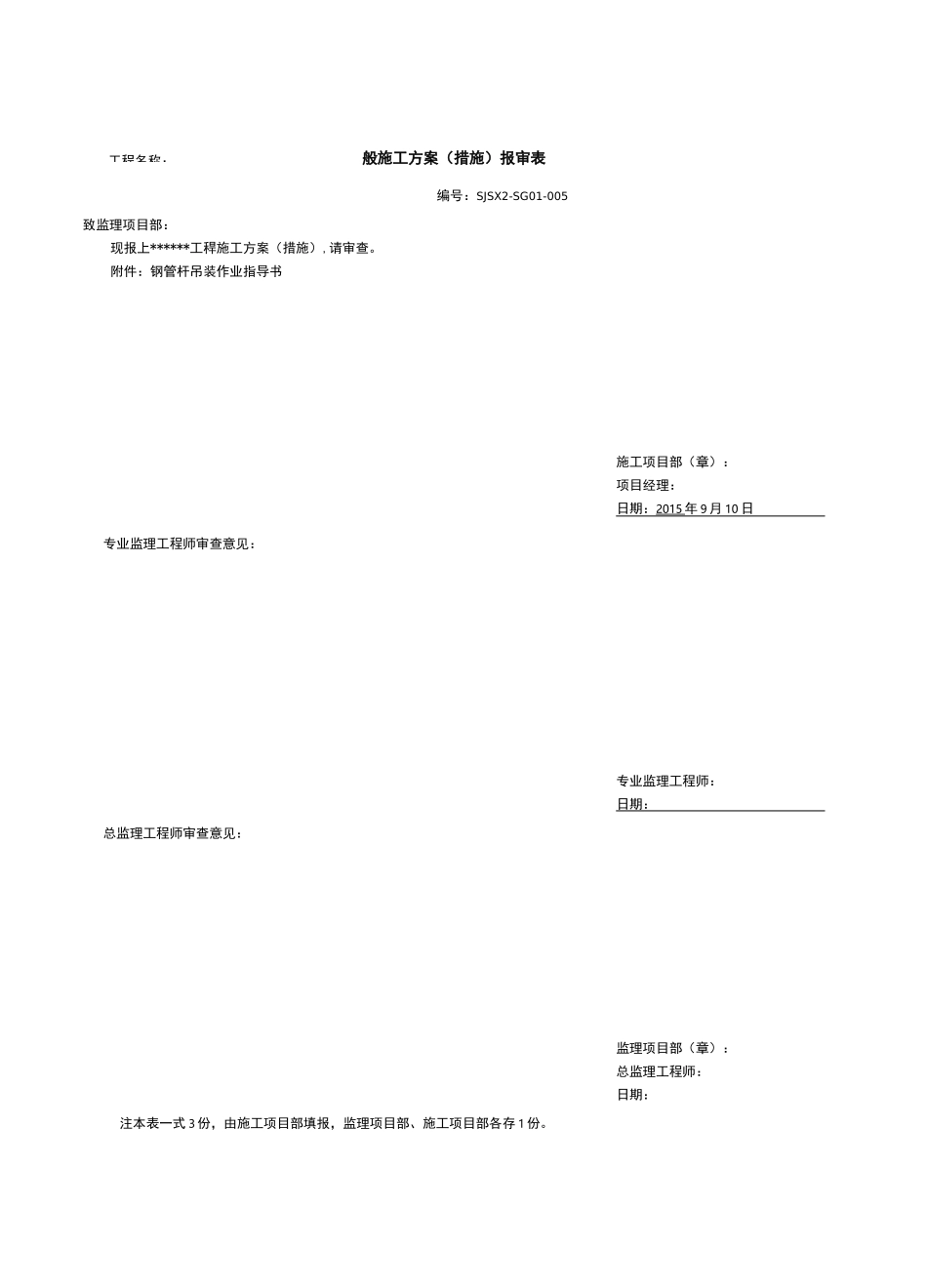

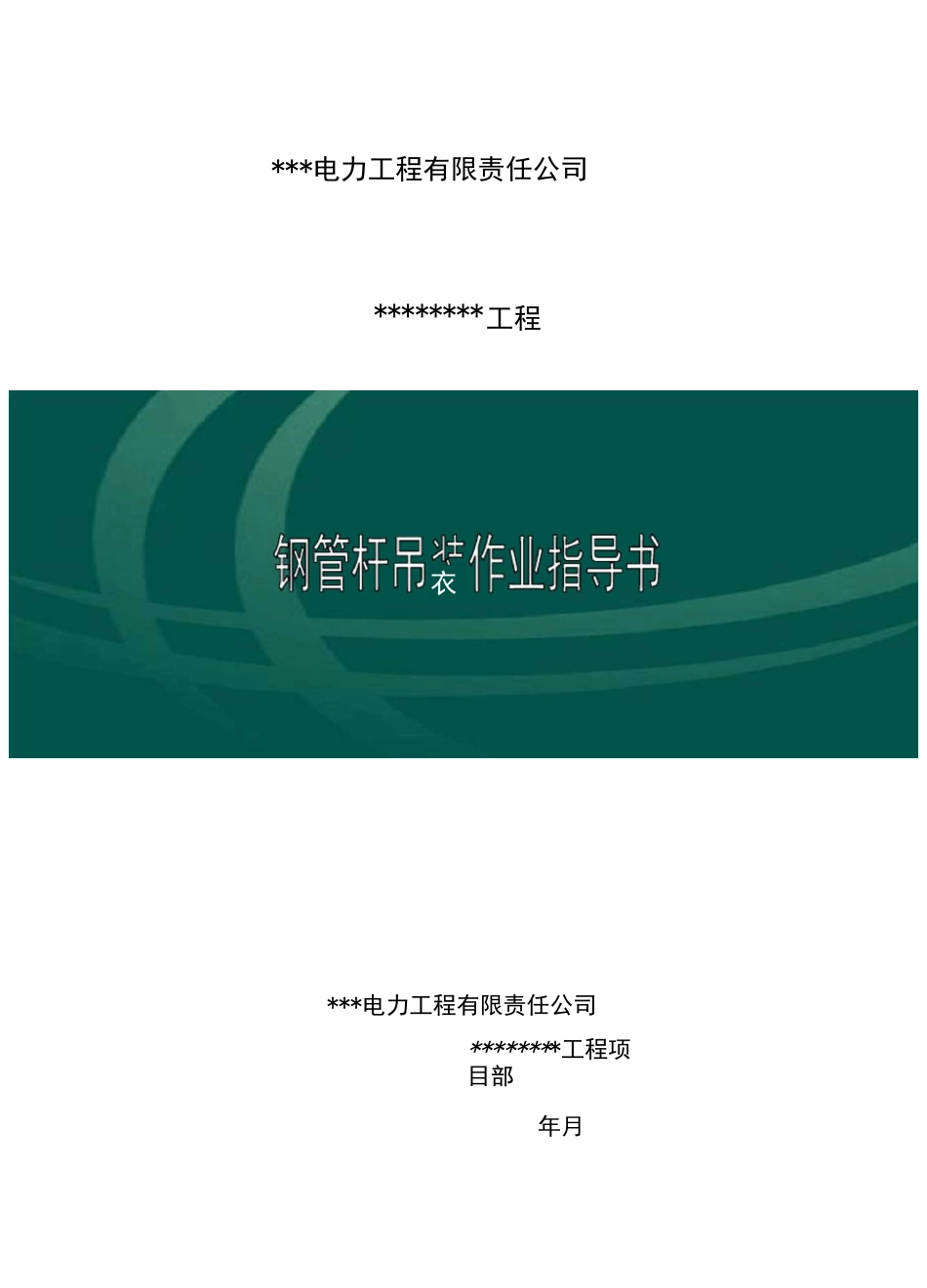

***电力工程有限责任公司***电力工程有限责任公司********工程项目部年月********工程衣批准:时间:年_月—日审核:时间:年—月—日编制：时间:年_月—日工程名称：般施工方案（措施）报审表编号：SJSX2-SG01-005致监理项目部：现报上******工稈施工方案（措施）,请审查。附件：钢管杆吊装作业指导书施工项目部（章）：项目经理：日期：2015 年 9 月 10 日专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注本表一式 3 份，由施工项目部填报，监理项目部、施工项目部各存 1 份。一、工程概况及适用范围-5-1.1 工程概况-5-1.2 地质、地形地貌及水文状况-5-1.3 交通运输情况-6-1.4 自然环境-6-1.5 铁塔配置-8-二、编制依据-9-三、作业流程-9-四、工艺流程及主要质量控制点-9-4.1 作业准备-10-4.2 施工准备-11-4.3 技术准备-11-4.4 吊车就位-11-4.5 地面组装-11-4.6 构件吊装-12-4.7 钢管杆检修-12-五、危险点辨识及预控措施-13-六、工艺质量要求-14-七、质量通病防治措施-15-八、强制性条文-16-九、质量控制措施及检验标准-17-9.1 质量控制措施-17-9.2 质量控制表-18-9.3 检验标准-18-一、工程概况及适用范围1.1 工程概况本工程为*********工程，线路起自待建南安 220kV 时潮变 110kV 门型架，分别终止于 110kV玉榜线#42、#54 水泥杆附近并作为本期开断点。玉叶侧：线路开断后，形成时潮~玉叶 110kV 线路，开断点位于 110kV 玉榜线#42 杆附近，采用 单 回 路 、 双 回 路 及 四 回 路 架 设 ， 线 路 全 长 约 2.58km ， 其 中 单 回 路 为 0.57km ， 双 回 路 为0.42km，四回路为 1.59km。导线采用 JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单、双回路段两根地线，一根采用 JLB40-80 良导体，另一根采用 OPGW 复合光纤，四回路段两根地线均采用 OPGW 复合光纤。榜德侧：线路开断后，形成时潮~榜德 110kV 线路，开断点位于 110kV 玉榜线#54 杆附近，采用单回路、双回路及四回路架设，线路全长 4.85km,其中单回路 1.14km,双回路 2.95km,四回路0.79km。导线采用 JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单回路段两根地线,一根采用 JLB40-80 良导体,另一根采用 OPGW 复合光纤,双回路、四回路段两根地线均采用 OPGW复合光纤。新建铁塔基础共 33 基,其中新建单...
