燃油系统安装工艺

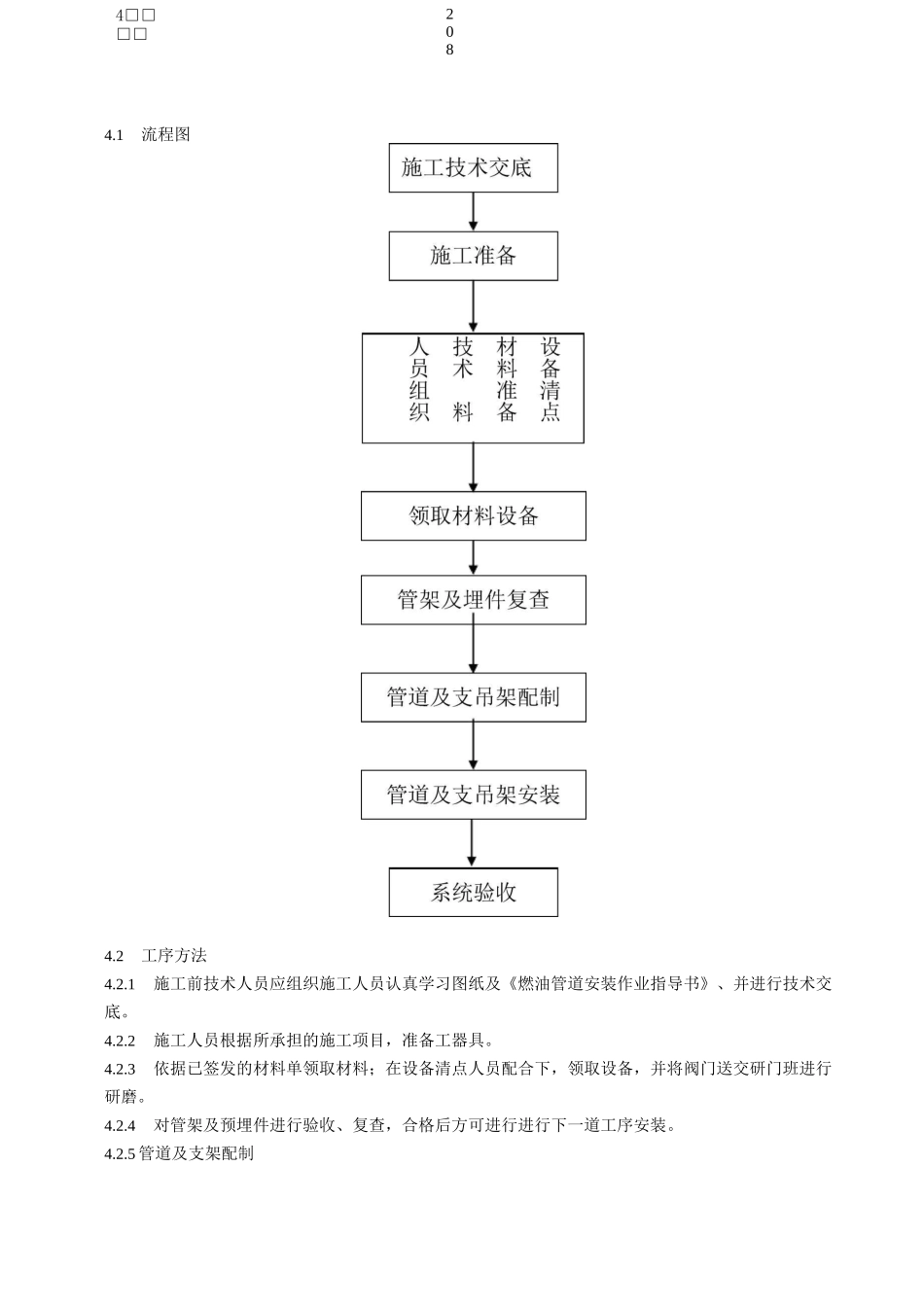

F071S-J2702F071S-J27044□□□□206DDDDDDDD1□□以两台 300MW 机组公用燃油系统为例，主要由卸油设施管道、燃油泵房设备及管道、油罐区燃油设备及管道、厂区燃油及气、汽、水、管道、两台机组锅炉房燃油管道等分系统组成。1.1卸油设施管道安装本期工程共用一套卸油设施，在卸油母管 Q108X4mm 上装有三趟卸油管道 Q89X3.5mm 供汽车油槽车卸油；在卸油母管上有从油罐区蒸汽管道来吹扫蒸气管道 Q57X3mm。1.2油罐区设备及管道安装本期工程共用两台 1500m3油罐，在每台油罐上均有六个接口：其中接 Q133X4mm 的为油罐去油泵房的供油管、接 Q108X4mm 的为锅炉房来的回油管、接 Q89X4mm 的为排水管、接 Q57X3mm 的为蒸汽加热管、接 076X3.5mm 的为进油管、接 Q57X3mm 的为净油管。两个油罐的供油、回油、净油管、进油管分别与蒸汽吹扫管相并接，其中供油、进油管、净油管、排水管、蒸气加热管通过油罐区支墩通向油泵房、污油池及锅炉房。在油罐区蒸汽加热管下方布置一根 032X2.5mm 的疏水管，将疏水排到就近地沟内。1.3燃油泵房设备及管道安装本期工程 2 台炉共用一座燃油泵房，泵房内布置有两台卸油泵、两台供油泵、一台循环油泵。供油管、卸油管通过油罐区支墩通向油泵房内，其中供油母管(0133X4mm)先并联连接至三个滤油器，每个滤油器引出一根油管向三台供油泵供油。三台供油泵出口汇成一路后与厂区燃油供油管相连。卸油泵、滤油器、供油泵、循环油泵进出口管道上都布置有蒸汽加热吹扫管(032X2.5mm)，蒸气吹扫管汇成一路吹扫母管(057X3mm),吹扫蒸汽母管与厂区蒸汽母管相连。各油管道最低处的污油汇成一根 057X3mm 的排污油管接至污油处理池。1.4 厂区燃油管道从燃油泵房出来的供油管(0133X4mm)、回油管(0108X4mm)、锅炉房来的蒸汽加热吹扫母管(0108X4mm)从燃油泵房一侧经过，然后经过管沟通往 K1 排①柱 6.6 米处与锅炉房供回油母管、蒸汽母管相接。1.5＃1 机组锅炉燃油管道安装本期工程 2 台炉共用一套供回油管、蒸汽加热吹扫管，三根母管布置在#1、2 炉炉前 D-K1 之间标高 6.6 米处。其中#1 炉供回油及加热吹扫蒸汽操作台均布置在炉前 12.6 米 G3-G5 柱之间，供、回油母管及蒸汽母管规格分为：0133X4mm、0108X4mm、0133X4mm。供回油母管经操作台后引至 14.7 米绕水冷壁一周，分别与水冷壁切角上的 12 个油枪的燃油分操作台供油和蒸汽。2□□□□2.1施工图号2.1.1卸油管道安装图2.1.2油罐区设备及管...
