封闭母线安装

封闭母线安装_第1页
1/19
封闭母线安装_第2页
2/19
封闭母线安装_第3页
3/19

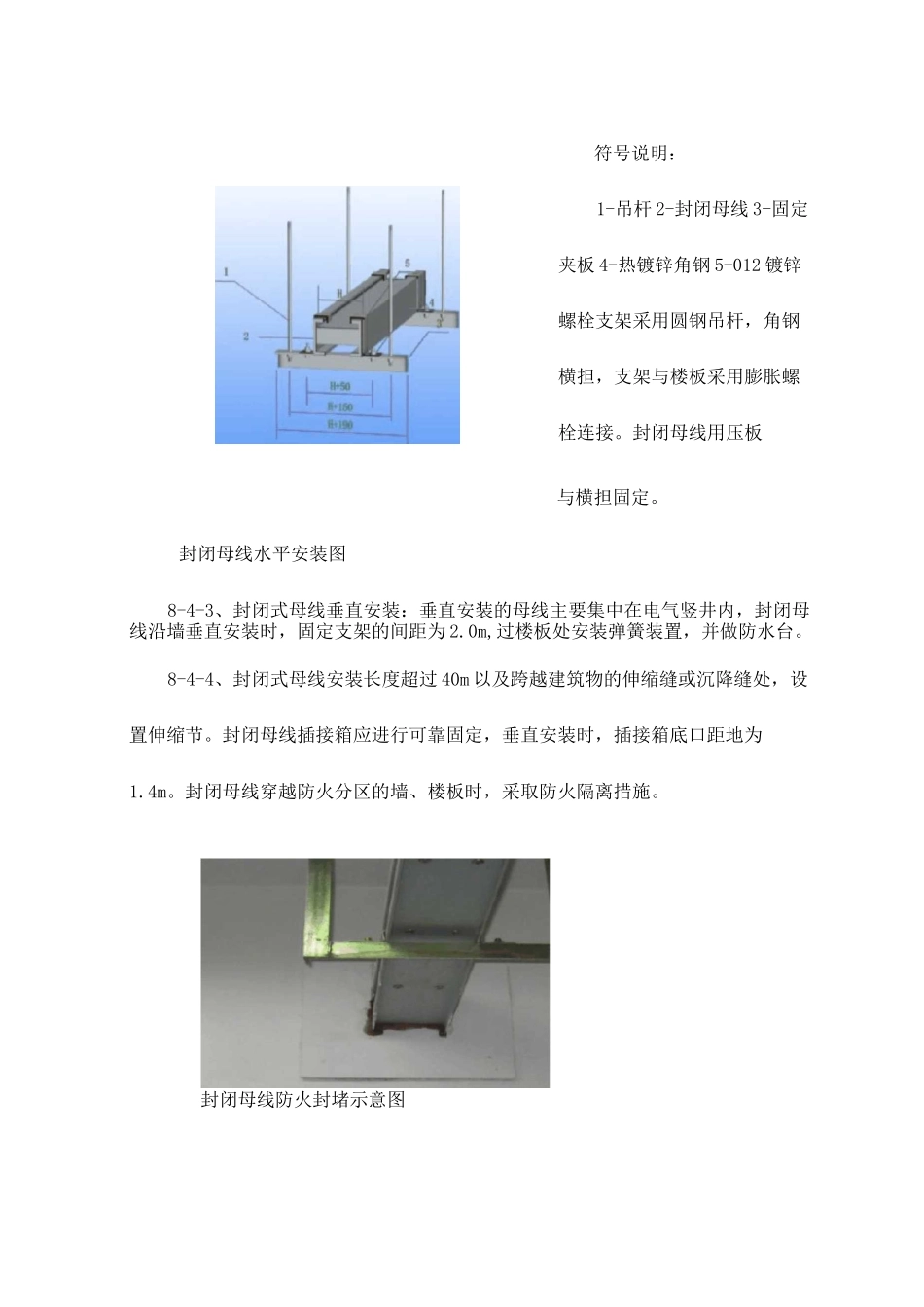

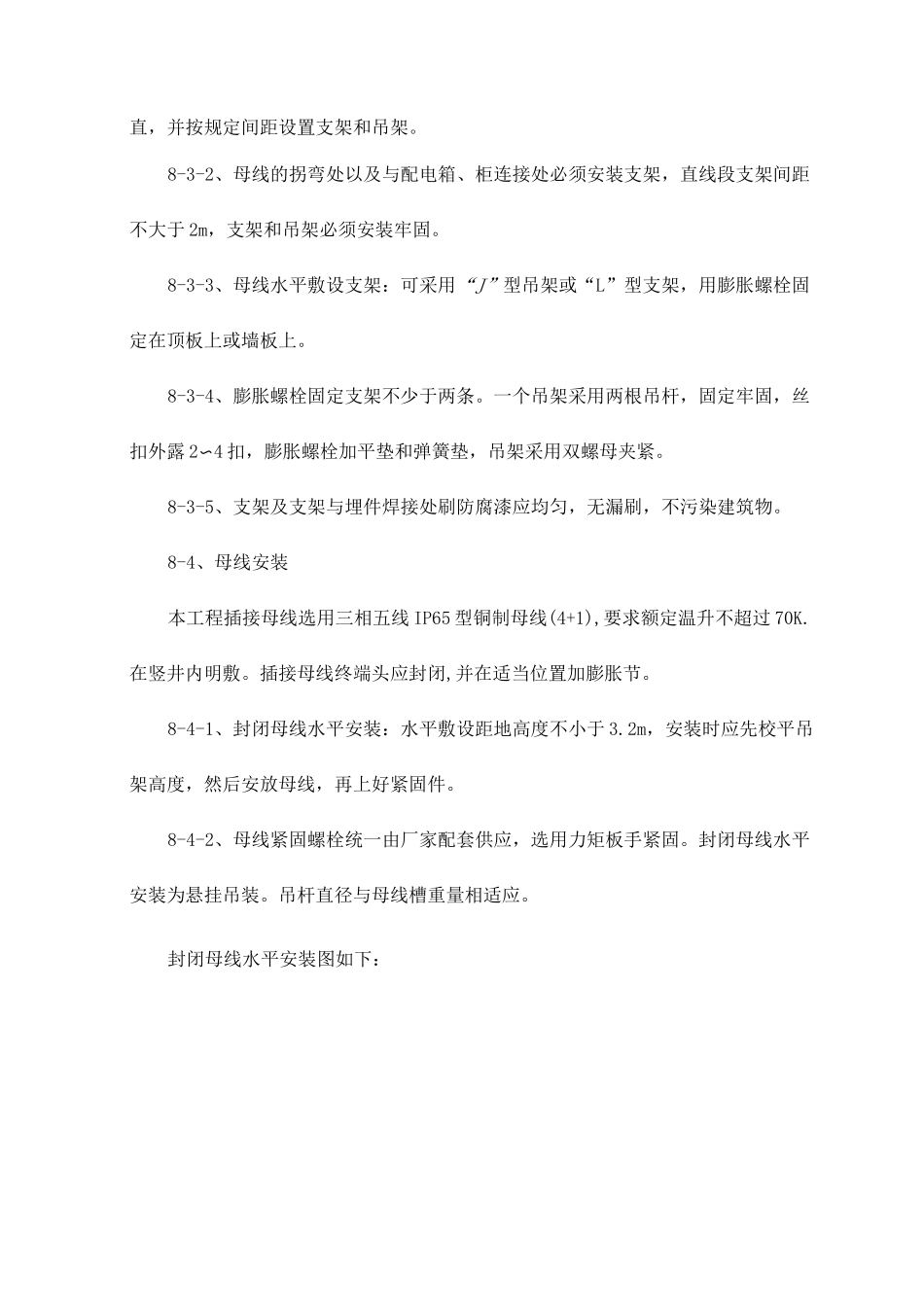

封闭母线安装8-1、设备开箱清点检查8-1-1、设备开箱清点检查,由建设单位代表、监理单位代表、供货商及施工单位共同进行并作好记录。8-1-2、根据母线排列图和装箱单,检查母线、进线箱、插接开关箱及附件,其规格、数量符合要求。8-2、支架制作若供应商未提供配套支架或配套支架不适合现场安装时,根据设计和产品文件规定进行支架制作。具体要求如下:8-2-1、根据施工现场的结构类型,支吊架采用角钢、槽钢制作,根据现场实际情况可采用“一”“L”“T”等形式。8-2-2、支架米用切割机下料,加工尺寸最大误差为 5mm。用台钻、手电钻钻孔,严禁用气割开孔,孔径不得超过螺栓直径 2mm。8-2-3、吊杆螺纹用电动套丝机加工,不得有断丝。8-2-4、支架及吊架制作完毕,除去焊渣,并刷防锈漆和面漆。8-3、支架安装8-3-1、支架和吊架安装时必须拉线或吊线锤,以保证成排支架或吊架的横平竖直,并按规定间距设置支架和吊架。8-3-2、母线的拐弯处以及与配电箱、柜连接处必须安装支架,直线段支架间距不大于 2m,支架和吊架必须安装牢固。8-3-3、母线水平敷设支架:可采用“J”型吊架或“L”型支架,用膨胀螺栓固定在顶板上或墙板上。8-3-4、膨胀螺栓固定支架不少于两条。一个吊架采用两根吊杆,固定牢固,丝扣外露 2〜4 扣,膨胀螺栓加平垫和弹簧垫,吊架采用双螺母夹紧。8-3-5、支架及支架与埋件焊接处刷防腐漆应均匀,无漏刷,不污染建筑物。8-4、母线安装本工程插接母线选用三相五线 IP65 型铜制母线(4+1),要求额定温升不超过 70K.在竖井内明敷。插接母线终端头应封闭,并在适当位置加膨胀节。8-4-1、封闭母线水平安装:水平敷设距地高度不小于 3.2m,安装时应先校平吊架高度,然后安放母线,再上好紧固件。8-4-2、母线紧固螺栓统一由厂家配套供应,选用力矩板手紧固。封闭母线水平安装为悬挂吊装。吊杆直径与母线槽重量相适应。封闭母线水平安装图如下:符号说明:1-吊杆 2-封闭母线 3-固定夹板 4-热镀锌角钢 5-012 镀锌螺栓支架采用圆钢吊杆,角钢横担,支架与楼板采用膨胀螺栓连接。封闭母线用压板与横担固定。封闭母线水平安装图8-4-3、封闭式母线垂直安装:垂直安装的母线主要集中在电气竖井内,封闭母线沿墙垂直安装时,固定支架的间距为 2.0m,过楼板处安装弹簧装置,并做防水台。8-4-4、封闭式母线安装长度超过 40m 以及跨越建筑物的伸缩缝或沉降缝处,设置伸缩节。封闭母线插接箱应进行可靠固定,垂直安装时,插接箱底口距地为1.4m...
