机电一体化设计基于PLC的全自动洗衣机控制

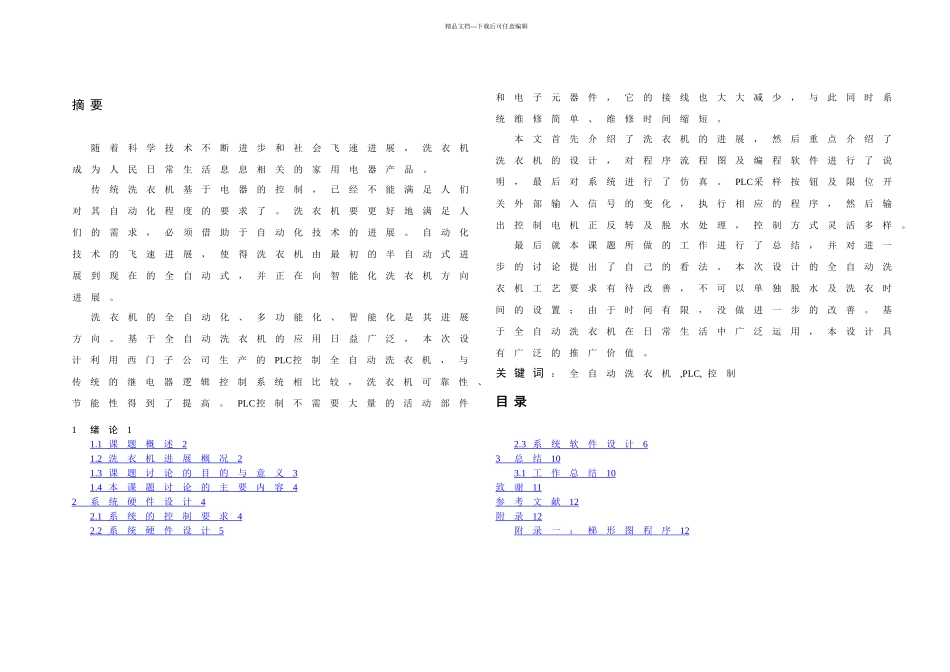

精品文档---下载后可任意编辑摘 要随着科学技术不断进步和社会飞速进展，洗衣机成为人民日常生活息息相关的家用电器产品。传统洗衣机基于电器的控制，已经不能满足人们对其自动化程度的要求了。洗衣机要更好地满足人们的需求，必须借助于自动化技术的进展。自动化技术的飞速进展，使得洗衣机由最初的半自动式进展到现在的全自动式，并正在向智能化洗衣机方向进展。洗衣机的全自动化、多功能化、智能化是其进展方向。基于全自动洗衣机的应用日益广泛，本次设计利用西门子公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。本文首先介绍了洗衣机的进展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。PLC采样按钮及限位开关外部输入信号的变化，执行相应的程序，然后输出控制电机正反转及脱水处理，控制方式灵活多样。最后就本课题所做的工作进行了总结，并对进一步的讨论提出了自己的看法。本次设计的全自动洗衣机工艺要求有待改善，不可以单独脱水及洗衣时间的设置；由于时间有限，没做进一步的改善。基于全自动洗衣机在日常生活中广泛运用，本设计具有广泛的推广价值。关 键 词 ：全自动洗衣机,PLC, 控制目 录1 绪论11.1 课题概述 2 1.2 洗衣机进展概况 2 1.3 课题讨论的目的与意义 3 1.4 本课题讨论的主要内容 4 2 系统硬件设计 4 2.1 系统的控制要求 4 2.2 系统硬件设计 5 2.3 系统软件设计 6 3 总结 10 3.1 工作总结 10 致谢 11 参考文献 12 附录 12 附录一：梯形图程序 12 精品文档---下载后可任意编辑1 绪 论课题概述本次设计基于PLC 的全自动洗衣机控制，采纳PLC 控制开发的周期短，开发成本低，可靠性高，可以直接用于现场控制。本设计以操作简单、使用可靠、维护修理方便作为主要设计方向。通常，人们采纳洗衣机来洗衣服需要经历洗衣、清洗、排水、脱水等4 个环节，而在全自动洗衣机中，这样的一个过程完全由PLC 来完成。全自动洗衣机需要其控制系统足够可靠，以避开洗衣机出现故障。全自动洗衣机的简单工作过程如图 所示，其中洗衣的方式、洗衣中的水位选择等俩个方面需要将衣服放入洗衣机之后手动来选择，并且是必须选择的洗衣参数。当选择了洗衣参数后，按下启动按钮，洗衣机就会...
