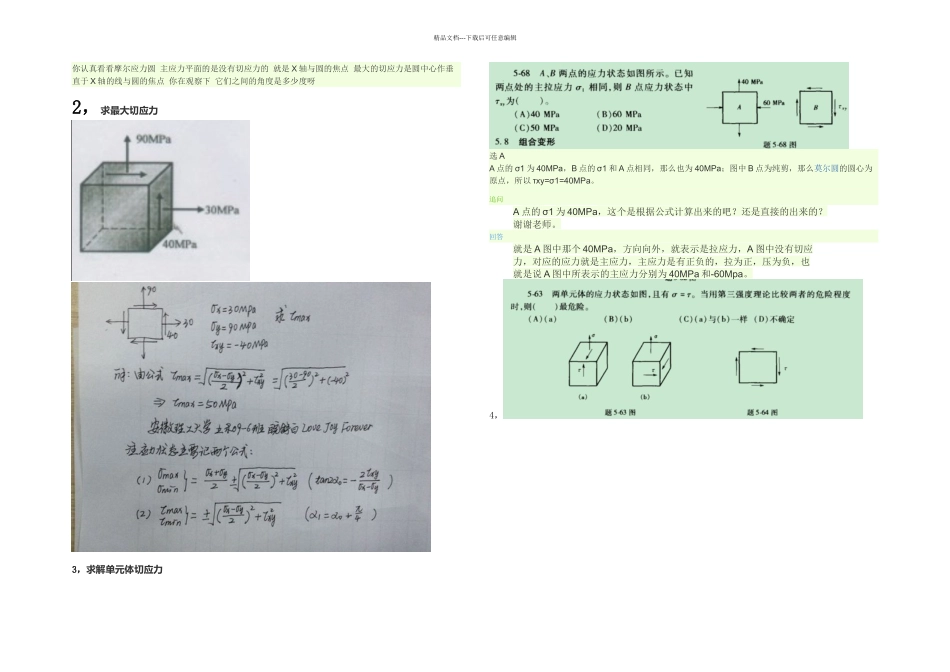

精品文档---下载后可任意编辑你认真看看摩尔应力圆 主应力平面的是没有切应力的 就是 X 轴与圆的焦点 最大的切应力是圆中心作垂直于 X 轴的线与圆的焦点 你在观察下 它们之间的角度是多少度呀2，求最大切应力3，求解单元体切应力选 AA 点的 σ1 为 40MPa，B 点的 σ1 和 A 点相同，那么也为 40MPa；图中 B 点为纯剪，那么莫尔圆的圆心为原点，所以 τxy=σ1=40MPa。追问A 点的 σ1 为 40MPa，这个是根据公式计算出来的吧？还是直接的出来的？谢谢老师。回答就是 A 图中那个 40MPa，方向向外，就表示是拉应力，A 图中没有切应力，对应的应力就是主应力，主应力是有正负的，拉为正，压为负，也就是说 A 图中所表示的主应力分别为 40MPa 和-60Mpa。4，精品文档---下载后可任意编辑5，6，力矩平衡：F*3a=F 杆*2a （1）杆所受到的拉应力 A=F 杆/杆的截面积 （2）根据已知条件求出 A ，推断 A 与许用应力的关系即可第 2 问：同样利用上述两公式 另 A=许用应力的大小，求出杆的直径，大于此直径的杆均安全7，材料力学中的内力是指下列哪一种？（ B ） A、物体内部的力 B、物体内部各质点间的相互作用力 C、由外力作用引起的各质点间的相互作用力的改变量。 D、由外力作用引起的某一截面两侧各质点间的相互作用力的改变量B8，9，材料力学组合变形问题精品文档---下载后可任意编辑10，精品文档---下载后可任意编辑11，向左转|向右转12，向左转|向右转向左转|向右转精品文档---下载后可任意编辑14，首先根据惯性矩可以确定力偶作用在细杆上，再根据左右扭转角度相同就可以计算出力偶的作用位置了15，精品文档---下载后可任意编辑16，用截面法计算图示 架中 1、2 杆件的内力.支座反力：F=5P÷2=2.5P;高度是多少米17，用最简便的方法计算图示桁架中指定杆件的内力(1)切断 AC、BD、和 2 号杆,根据 CDF 三角形所受外力 FX 总和为 0,可知 F2=0；(2)切断 AC、BD、和 2 号杆,根据 MC 总和为 0,知 FBD=2F/3,同理,FAC=F/3；(3)根据 C 或 D 的节点平衡,可求得 F1=4F/9.精品文档---下载后可任意编辑附：楼上所说静定与超静定的争议不存在,本题目为 3 刚片（两个三角形+地球）连接问题,为静定结构.18，图示平面桁架,则 AB 和 AC 杆的内力 S1、S2 应为1、易得 EF、AC 杆为零杆,Fad=P；2、对 E 点用节点法；3、再对 A 点用节点法即可,易得 Fab=根号 2P（压）19，图示桁架中...
