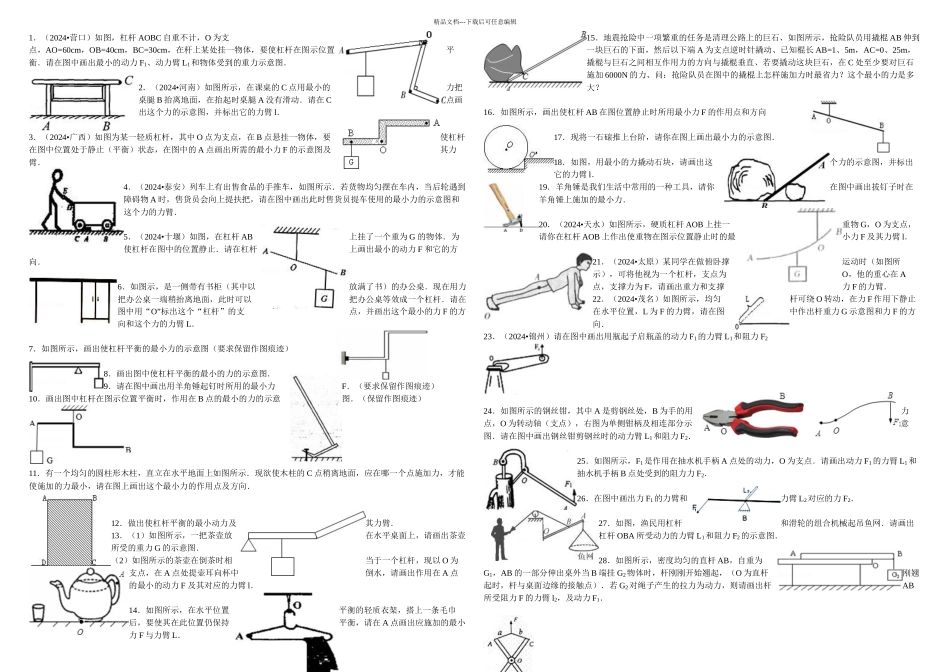

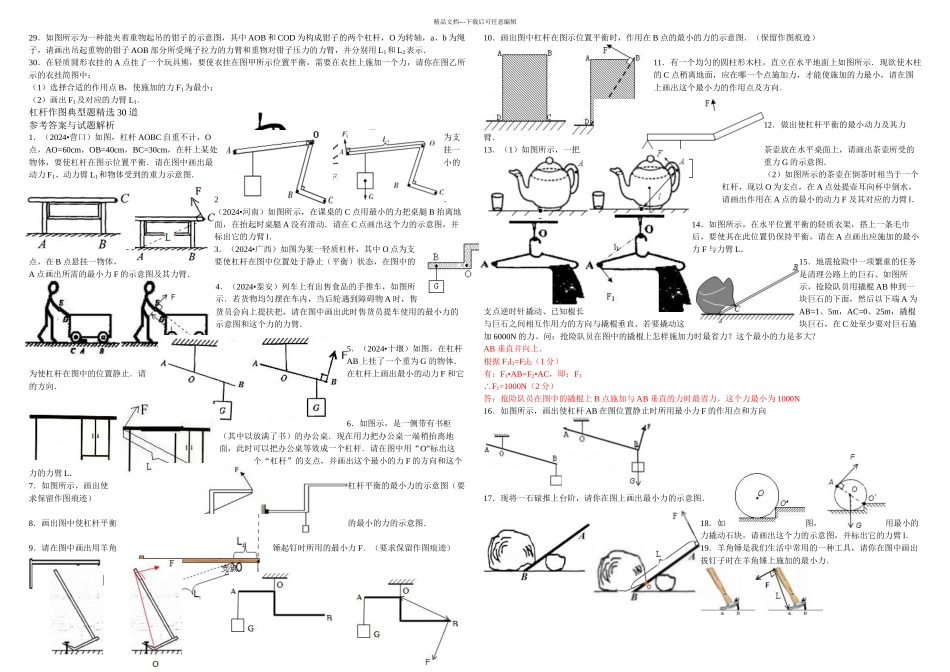

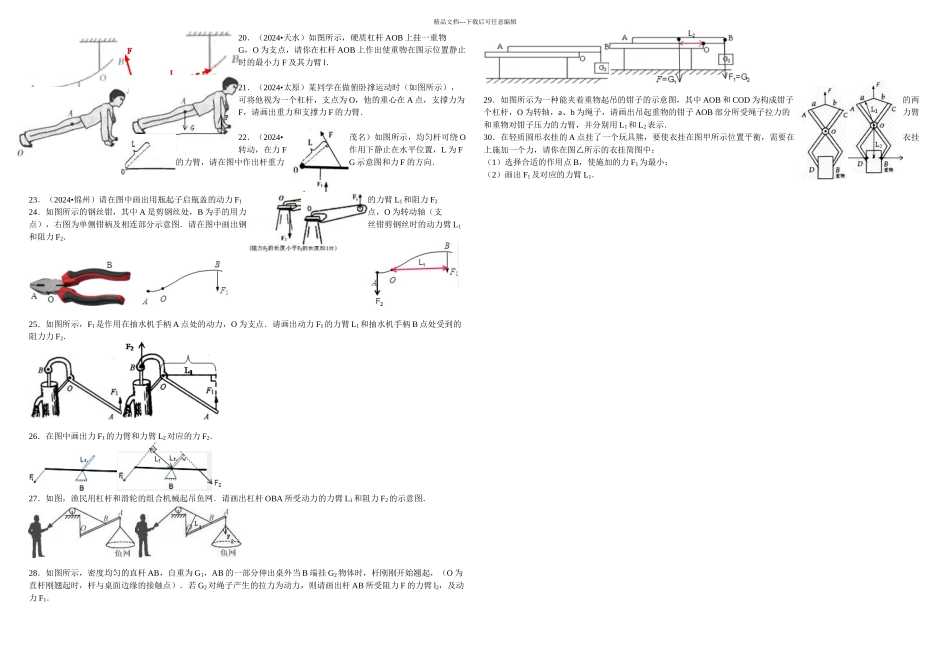

精品文档---下载后可任意编辑1．（2024•营口）如图，杠杆 AOBC 自重不计，O 为支点，AO=60cm，OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力 F1、动力臂 L1和物体受到的重力示意图．2．（2024•河南）如图所示，在课桌的 C 点用最小的力把桌腿 B 抬离地面，在抬起时桌腿 A 没有滑动．请在 C点画出这个力的示意图，并标出它的力臂 l．3．（2024•广西）如图为某一轻质杠杆，其中 O 点为支点，在 B 点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的 A 点画出所需的最小力 F 的示意图及其力臂．4．（2024•泰安）列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当后轮遇到障碍物 A 时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂．5．（2024•十堰）如图，在杠杆 AB上挂了一个重为 G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力 F 和它的方向．6．如图示，是一侧带有书柜（其中以放满了书）的办公桌．现在用力把办公桌一端稍抬离地面，此时可以把办公桌等效成一个杠杆．请在图中用“O”标出这个“杠杆”的支点，并画出这个最小的力 F 的方向和这个力的力臂 L．7．如图所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）8．画出图中使杠杆平衡的最小的力的示意图．9．请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）10．画出图中杠杆在图示位置平衡时，作用在 B 点的最小的力的示意图．（保留作图痕迹）11．有一个均匀的圆柱形木柱，直立在水平地面上如图所示．现欲使木柱的 C 点稍离地面，应在哪一个点施加力，才能使施加的力最小，请在图上画出这个最小力的作用点及方向．12．做出使杠杆平衡的最小动力及其力臂．13．（1）如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力 G 的示意图．（2）如图所示的茶壶在倒茶时相当于一个杠杆，现以 O 为支点，在 A 点处提壶耳向杯中倒水，请画出作用在 A 点的最小的动力 F 及其对应的力臂 l．14．如图所示，在水平位置平衡的轻质衣架，搭上一条毛巾后，要使其在此位置仍保持平衡，请在 A 点画出应施加的最小力 F 与力臂 L．15．地震抢险中一项繁重的任务是清理公路上的巨石、如图所示，抢险队员用撬棍 AB 伸到一块巨石的下面，然后以下端 A 为支点逆时针撬动、已知棍长 AB=1、5m，A...
