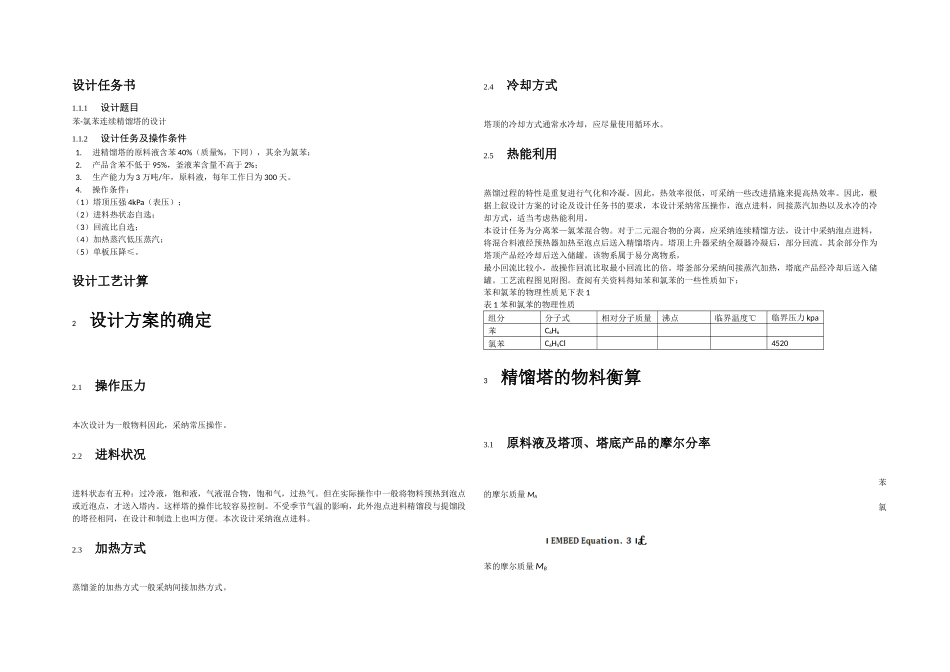

板式精馏塔设计_第3页
3/22
苯-氯苯分离精馏塔设计目录苯-氯苯分离精馏塔设计 1设计任务书 设计题目 设计任务及操作条件 设计工艺计算 2 设计方案的确定 操作压力 进料状况 加热方式 冷却方式 热能利用 3 精馏塔的物料衡算 原料液及塔顶、塔底产品的摩尔分率 原料及塔顶、塔底产品的平均摩尔质量 物料衡算 4 塔板数的确定 理论板层数 实际板层数的求取 5 精馏塔的工艺条件及有关物性数据 计算 操作压力计算 操作温度的计算 平均摩尔质量计算 平均密度计算 气相平均密度计算 液相平均密度计算 液体平均表面张力计算 液体平均粘度计算 6 精馏塔的塔体工艺尺寸的计算 塔径的计算 精馏段塔径 提馏段塔径 精馏塔有效高度的计算 精馏塔实际高度的计算 7 塔板主要工艺尺寸的计算 溢流装置计算 精馏段溢流装置计算 提馏段溢流装置计算 塔板布置 精馏段塔板布置 提馏段塔板布置 8 筛板的流体力学验算 塔板压降 精馏段塔板压降 提馏段塔板压降 液面落差 液沫夹带 精馏段液沫夹带 提馏段液沫夹带 漏液 精馏段漏液 提馏段漏液 液泛 精馏段液泛 提馏段液泛 9 塔板负荷性能图 精馏段塔板负荷性能图 液沫夹带线 液泛线 漏液线 液相负荷下限线 液相负荷上限线 提馏段塔板负荷性能图 液沫夹带线 液泛线 漏液线 液相负荷下限线 液相负荷上限线 10 筛板塔的工艺设计计算结果总表 其他设备的选型 11 塔顶冷凝器的选择 苯-氯苯分离精馏塔设计精品文档---下载后可任意编辑总结感想 符号说明 设计任务书1.1.1设计题目苯-氯苯连续精馏塔的设计1.1.2设计任务及操作条件1.进精馏塔的原料液含苯 40%(质量%,下同),其余为氯苯;2.产品含苯不低于 95%,釜液苯含量不高于 2%;3.生产能力为 3 万吨/年,原料液,每年工作日为 300 天。4.操作条件:(1)塔顶压强 4kPa(表压);(2)进料热状态自选;(3)回流比自选;(4)加热蒸汽低压蒸汽;(5)单板压降≤。设计工艺计算2 设计方案的确定2.1操作压力本次设计为一般物料因此,采纳常压操作。2.2进料状况进料状态有五种:过冷液,饱和液,气液混合物,饱和气,过热气。但在实际操作中一般将物料预热到泡点或近泡点,才送入塔内。这样塔的操作比较容易控制。不受季节气温的影响,此外泡点进料精馏段与提馏段的塔径相同,在设计和制造上也叫方便。本次设计采纳泡点进料。2.3加热方式蒸馏釜的加热方式一般采纳间接加热方式。2.4冷却方式塔顶的冷却方式通常水...
