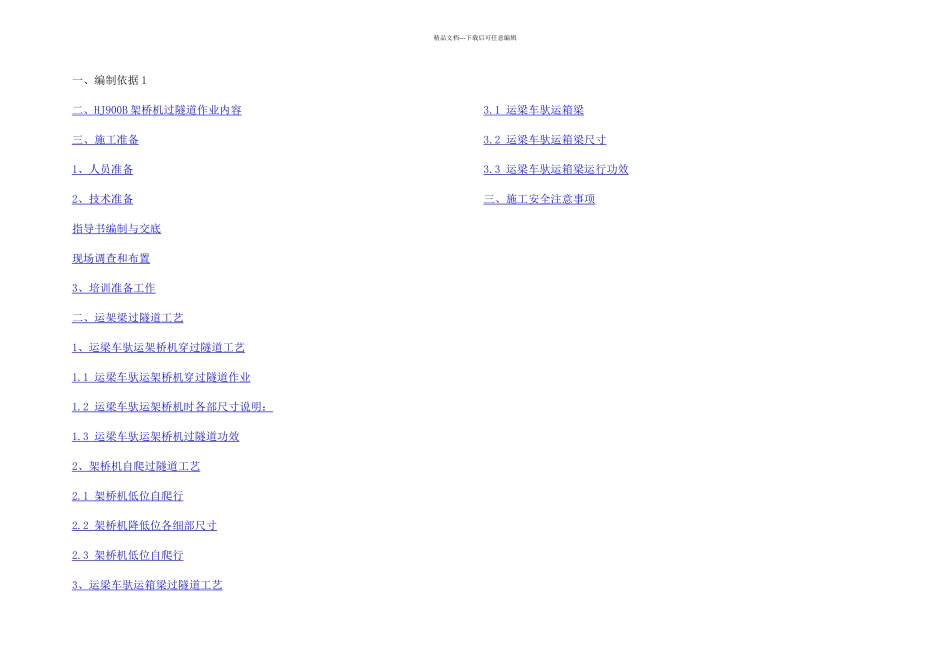

编写：审核： 欧阳飞飞中铁三局京沪高速铁路土建工程五标段架梁二工区 日期：2024 年 10 月精品文档---下载后可任意编辑一、编制依据 1二、 HJ900B 架桥机过隧道作业内容 三、施工准备 1 、人员准备 2 、技术准备 指导书编制与交底 现场调查和布置 3 、培训准备工作 二、运架梁过隧道工艺 1 、运梁车驮运架桥机穿过隧道工艺 1
1 运梁车驮运架桥机穿过隧道作业 1
2 运梁车驮运架桥机时各部尺寸说明： 1
3 运梁车驮运架桥机过隧道功效 2 、架桥机自爬过隧道工艺 2
1 架桥机低位自爬行 2
2 架桥机降低位各细部尺寸 2
3 架桥机低位自爬行 3 、运梁车驮运箱梁过隧道工艺 3
1 运梁车驮运箱梁 3
2 运梁车驮运箱梁尺寸 3

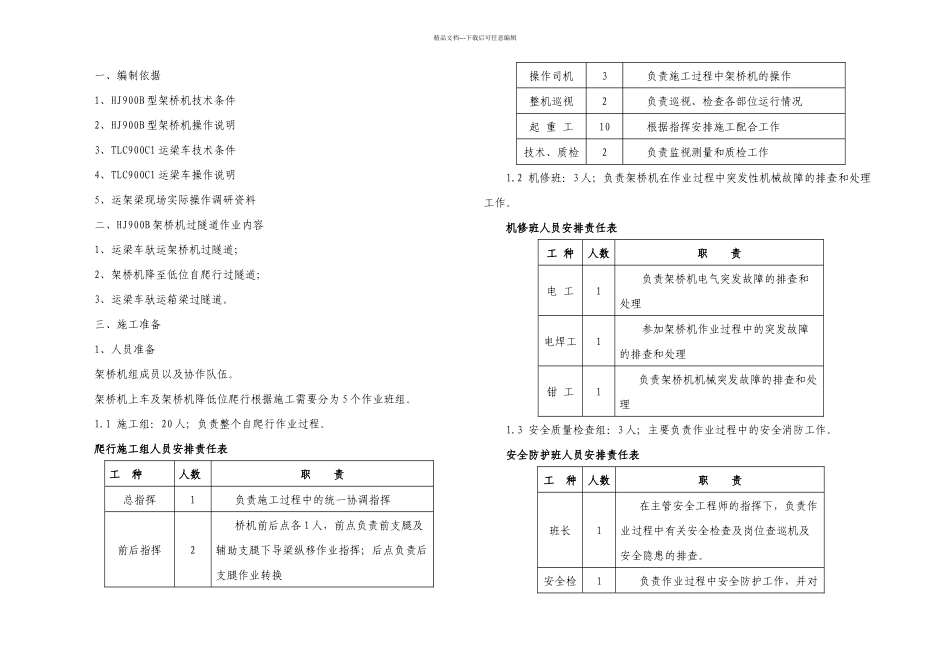

3 运梁车驮运箱梁运行功效 三、施工安全注意事项 精品文档---下载后可任意编辑一、编制依据1、HJ900B 型架桥机技术条件2、HJ900B 型架桥机操作说明3、TLC900C1 运梁车技术条件4、TLC900C1 运梁车操作说明5、运架梁现场实际操作调研资料二、HJ900B 架桥机过隧道作业内容1、运梁车驮运架桥机过隧道；2、架桥机降至低位自爬行过隧道；3、运梁车驮运箱梁过隧道
三、施工准备1、人员准备架桥机组成员以及协作队伍
架桥机上车及架桥机降低位爬行根据施工需要分为 5 个作业班组
1 施工组：20 人；负责整个自爬行作业过程
爬行施工组人员安排责任表工 种人数职 责总指挥1负责施工过程中的统一协调指挥前后指挥2桥机前后点各 1 人，前点负责前支腿及辅助支腿下导梁纵移作业指挥；后点负责后支腿作业转换操作司机3负责施工过程中架桥机的操作整机巡视2负责巡视、检查各部位运行情况起 重 工10根据指挥安排施工配合工作技术、质检2负责监视测量和质检工作1
2 机修班：3 人；负责架桥机在作业过程中突发性机械故障的排查和处理工
