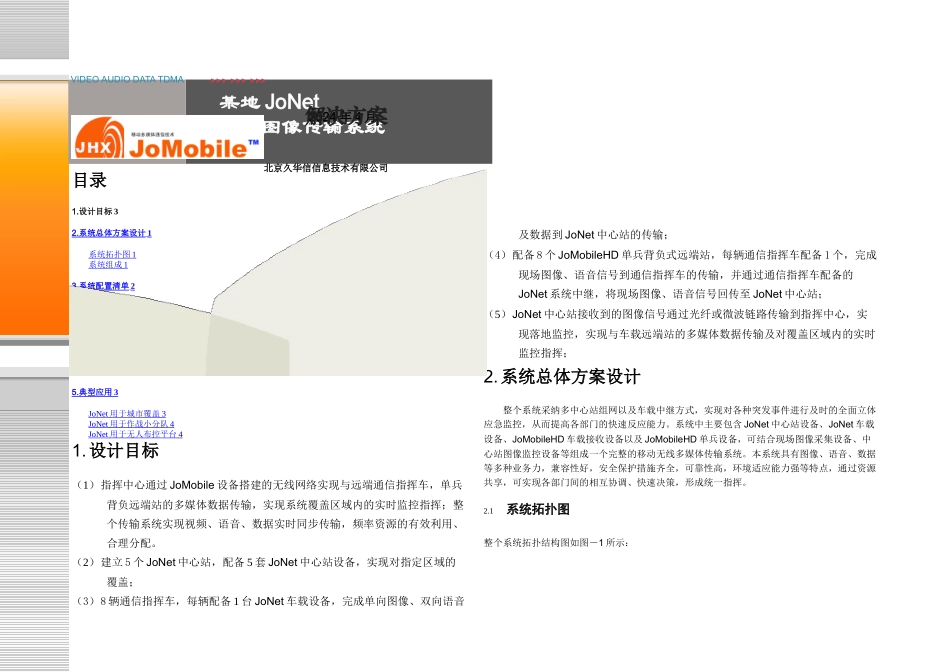

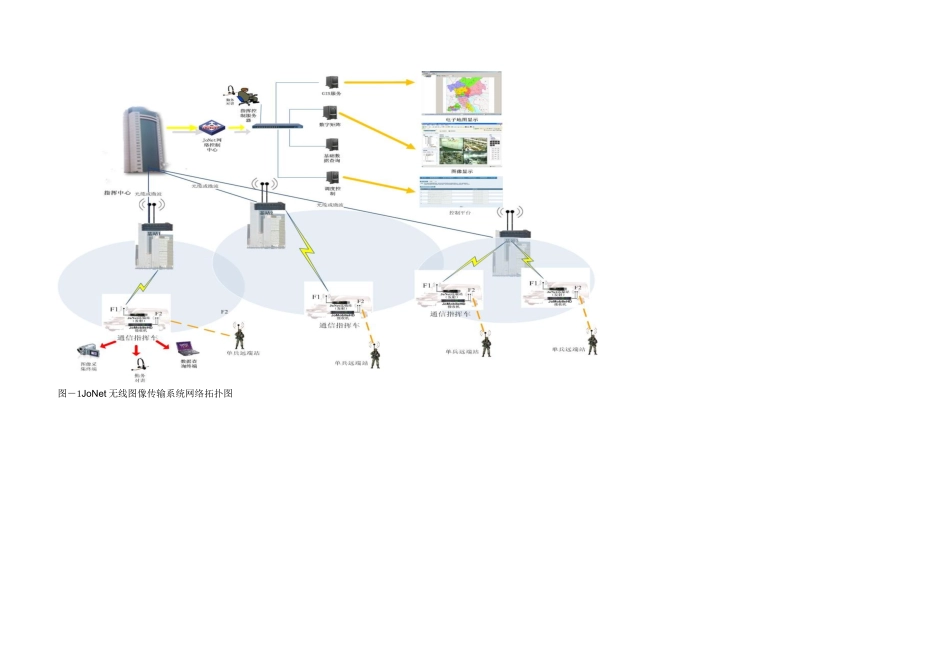

目录1.设计目标 32. 系统总体方案设计 1 系统拓扑图 1 系统组成 1 3. 系统配置清单 2 JoNet 车载系统 2 JoMobileHD 单向高清单兵系统 2 4.JoMobile 传输设备技术指标 2 JoNet 设备 2 JoMobileHD 单向高清设备 3 5. 典型应用 3 JoNet 用于城市覆盖 3 JoNet 用于作战小分队 4 JoNet 用于无人布控平台 4 1.设计目标（1）指挥中心通过 JoMobile 设备搭建的无线网络实现与远端通信指挥车，单兵背负远端站的多媒体数据传输，实现系统覆盖区域内的实时监控指挥；整个传输系统实现视频、语音、数据实时同步传输，频率资源的有效利用、合理分配。（2）建立 5 个 JoNet 中心站，配备 5 套 JoNet 中心站设备，实现对指定区域的覆盖；（3）8 辆通信指挥车，每辆配备 1 台 JoNet 车载设备，完成单向图像、双向语音及数据到 JoNet 中心站的传输；（4）配备 8 个 JoMobileHD 单兵背负式远端站，每辆通信指挥车配备 1 个，完成现场图像、语音信号到通信指挥车的传输，并通过通信指挥车配备的JoNet 系统中继，将现场图像、语音信号回传至 JoNet 中心站；（5）JoNet 中心站接收到的图像信号通过光纤或微波链路传输到指挥中心，实现落地监控，实现与车载远端站的多媒体数据传输及对覆盖区域内的实时监控指挥；2.系统总体方案设计整个系统采纳多中心站组网以及车载中继方式，实现对各种突发事件进行及时的全面立体应急监控，从而提高各部门的快速反应能力。系统中主要包含 JoNet 中心站设备、JoNet 车载设备、JoMobileHD 车载接收设备以及 JoMobileHD 单兵设备，可结合现场图像采集设备、中心站图像监控设备等组成一个完整的移动无线多媒体传输系统。本系统具有图像、语音、数据等多种业务力，兼容性好，安全保护措施齐全，可靠性高，环境适应能力强等特点，通过资源共享，可实现各部门间的相互协调、快速决策，形成统一指挥。2.1系统拓扑图整个系统拓扑结构图如图－1 所示：某地 JoNet无线图像传输系统2024 年 4 月北京久华信信息技术有限公司解决方案VIDEO AUDIO DATA TDMA图－1JoNet 无线图像传输系统网络拓扑图2.2系统组成整个系统由 1 台 JoNet 网络控制中心设备，5 台 JoNet 中心站设备，8 台 JoNet 车载设备， 8 台 JoMobileHD 接收机设备，8 台 JoMobileHD-BF 高清单兵背负设备及其它辅助设备等组成。。中心站采纳频点 f1 与通信指...
