某桥梁预应力施工组织设计LAST

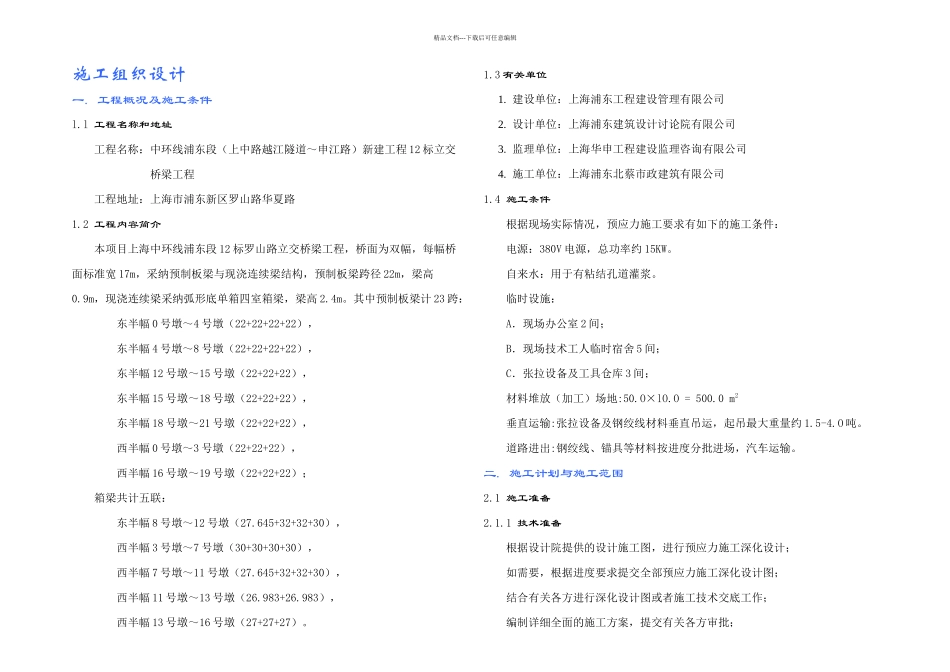

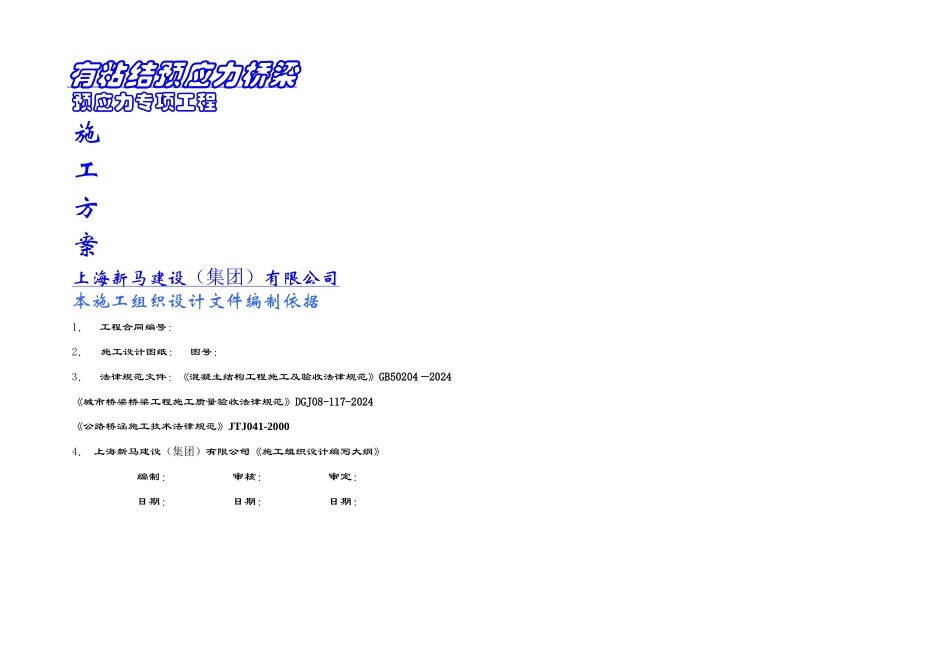

有粘结预应力桥梁预应力专项工程施工方案上海新马建设 （集团） 有限公司 本施工组织设计文件编制依据1． 工程合同编号：2．施工设计图纸： 图号：3． 法律规范文件：《混凝土结构工程施工及验收法律规范》GB50204—2024《城市桥梁桥梁工程施工质量验收法律规范》DGJ08-117-2024《公路桥涵施工技术法律规范》JTJ041-20004． 上海新马建设（集团）有限公司《施工组织设计编写大纲》编制： 审核： 审定：日期： 日期： 日期：精品文档---下载后可任意编辑施工组织设计一. 工程概况及施工条件l.l 工程名称和地址工程名称：中环线浦东段（上中路越江隧道～申江路）新建工程 12 标立交桥梁工程工程地址：上海市浦东新区罗山路华夏路1.2 工程内容简介本项目上海中环线浦东段 12 标罗山路立交桥梁工程，桥面为双幅，每幅桥面标准宽 17m，采纳预制板梁与现浇连续梁结构，预制板梁跨径 22m，梁高0.9m，现浇连续梁采纳弧形底单箱四室箱梁，梁高 2.4m。其中预制板梁计 23 跨：东半幅 0 号墩～4 号墩（22+22+22+22），东半幅 4 号墩～8 号墩（22+22+22+22），东半幅 12 号墩～15 号墩（22+22+22），东半幅 15 号墩～18 号墩（22+22+22），东半幅 18 号墩～21 号墩（22+22+22），西半幅 0 号墩～3 号墩（22+22+22），西半幅 16 号墩～19 号墩（22+22+22）；箱梁共计五联：东半幅 8 号墩～12 号墩（27.645+32+32+30），西半幅 3 号墩～7 号墩（30+30+30+30），西半幅 7 号墩～11 号墩（27.645+32+32+30），西半幅 11 号墩～13 号墩（26.983+26.983），西半幅 13 号墩～16 号墩（27+27+27）。1.3 有关单位1. 建设单位：上海浦东工程建设管理有限公司2. 设计单位：上海浦东建筑设计讨论院有限公司3. 监理单位：上海华申工程建设监理咨询有限公司4. 施工单位：上海浦东北蔡市政建筑有限公司1.4 施工条件根据现场实际情况，预应力施工要求有如下的施工条件：电源：380V 电源，总功率约 15KW。自来水：用于有粘结孔道灌浆。临时设施：A．现场办公室 2 间；B．现场技术工人临时宿舍 5 间；C．张拉设备及工具仓库 3 间；材料堆放（加工）场地:50.O×lO.O = 500.0 m2垂直运输:张拉设备及钢绞线材料垂直吊运，起吊最大重量约 1.5-4.O 吨。道路进出:钢绞线、锚具等材料按进度分批进场，汽车运输。二. 施工计划与施工范围2.1 施工准备2.1.1 技术准备根据设计院提供的设计施工图，进行预应...
