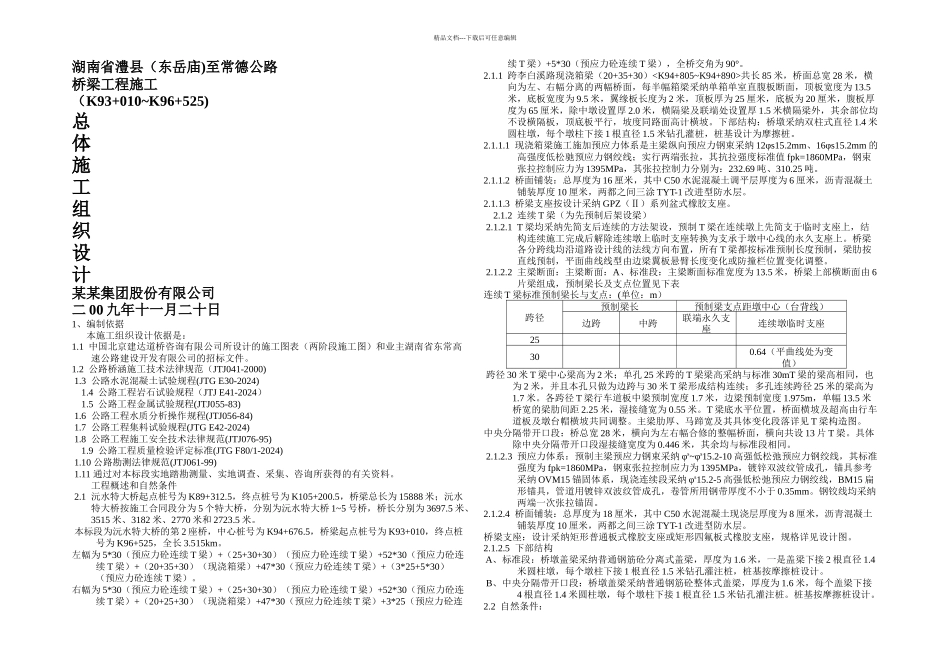

精品文档---下载后可任意编辑湖南省澧县（东岳庙)至常德公路桥梁工程施工（K93+010~K96+525)总体施工组织设计某某集团股份有限公司二 00 九年十一月二十日1、编制依据本施工组织设计依据是：1.1 中国北京建达道桥咨询有限公司所设计的施工图表（两阶段施工图）和业主湖南省东常高速公路建设开发有限公司的招标文件。1.2 公路桥涵施工技术法律规范（JTJ041-2000) 1.3 公路水泥混凝土试验规程(JTG E30-2024) 1.4 公路工程岩石试验规程（JTJ E41-2024） 1.5 公路工程金属试验规程(JTJ055-83) 1.6 公路工程水质分析操作规程(JTJ056-84) 1.7 公路工程集料试验规程(JTG E42-2024) 1.8 公路工程施工安全技术法律规范(JTJ076-95) 1.9 公路工程质量检验评定标准(JTG F80/1-2024) 1.10 公路勘测法律规范(JTJ061-99) 1.11 通过对本标段实地踏勘测量、实地调查、采集、咨询所获得的有关资料。工程概述和自然条件 2.1 沅水特大桥起点桩号为 K89+312.5，终点桩号为 K105+200.5，桥梁总长为 15888 米；沅水特大桥按施工合同段分为 5 个特大桥，分别为沅水特大桥 1~5 号桥，桥长分别为 3697.5 米、3515 米、3182 米、2770 米和 2723.5 米。 本标段为沅水特大桥的第 2 座桥，中心桩号为 K94+676.5，桥梁起点桩号为 K93+010，终点桩号为 K96+525，全长 3.515km。左幅为 5*30（预应力砼连续 T 梁）+（25+30+30）（预应力砼连续 T 梁）+52*30（预应力砼连续 T 梁）+（20+35+30）（现浇箱梁）+47*30（预应力砼连续 T 梁）+（3*25+5*30）（预应力砼连续 T 梁）。右幅为 5*30（预应力砼连续 T 梁）+（25+30+30）（预应力砼连续 T 梁）+52*30（预应力砼连续 T 梁）+（20+25+30）（现浇箱梁）+47*30（预应力砼连续 T 梁）+3*25（预应力砼连续 T 梁）+5*30（预应力砼连续 T 梁），全桥交角为 90°。2.1.1 跨李白溪路现浇箱梁（20+35+30）共长 85 米，桥面总宽 28 米，横向为左、右幅分离的两幅桥面，每半幅箱梁采纳单箱单室直腹板断面，顶板宽度为 13.5米，底板宽度为 9.5 米，翼缘板长度为 2 米，顶板厚为 25 厘米，底板为 20 厘米，腹板厚度为 65 厘米，除中墩设置厚 2.0 米，横隔梁及联端处设置厚 1.5 米横隔梁外，其余部位均不设横隔板，顶底板平行，坡度同路面高计横坡。下部结构：桥墩采纳双柱式直径 1.4 米圆柱墩，每个墩柱下接 1 根直径 1.5...
