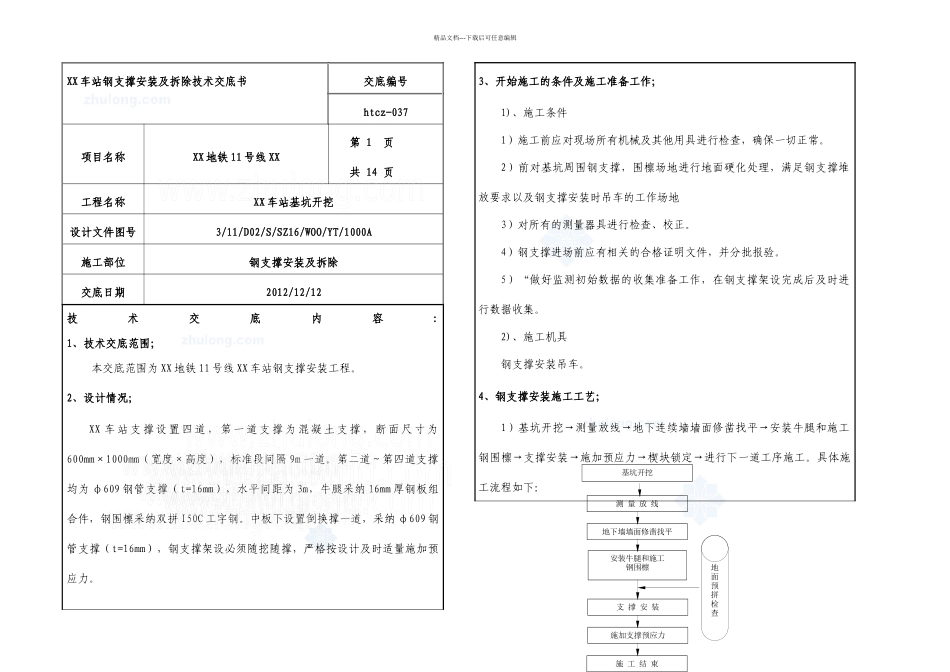

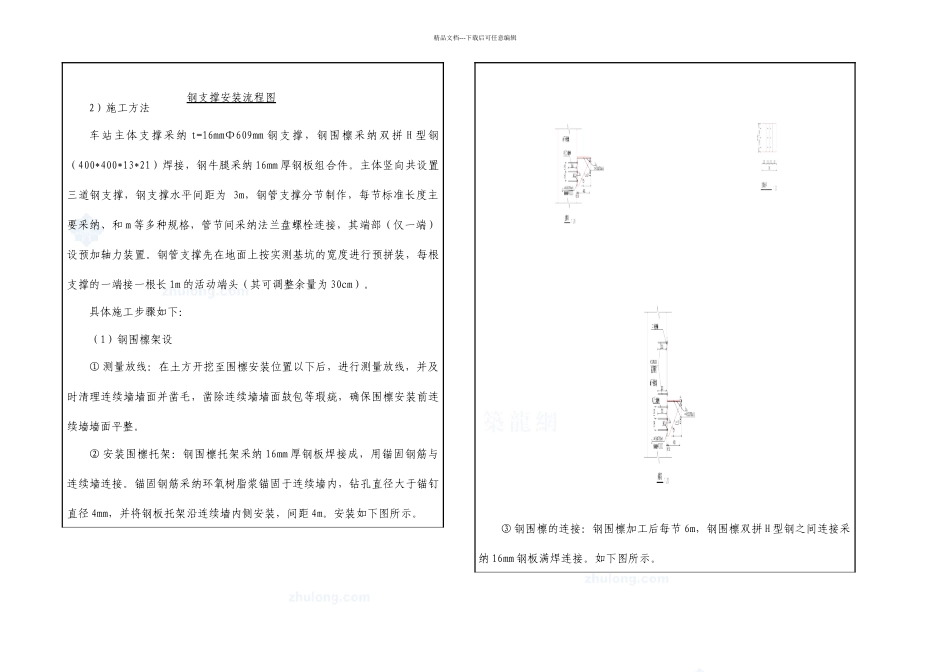

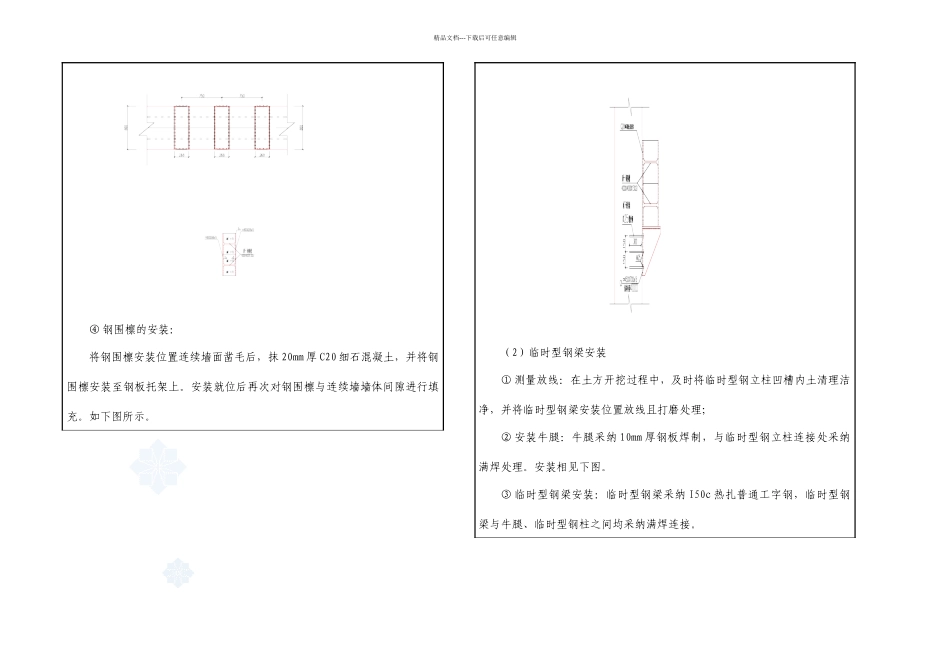

测 量 放 线地下墙墙面修凿找平安装牛腿和施工钢围檩支 撑 安 装施加支撑预应力施 工 结 束地面预拼检查基坑开挖精品文档---下载后可任意编辑XX 车站钢支撑安装及拆除技术交底书交底编号htcz-037项目名称XX 地铁 11 号线 XX第 1 页共 14 页工程名称XX 车站基坑开挖设计文件图号3/11/D02/S/SZ16/WOO/YT/1000A施工部位钢支撑安装及拆除交底日期2012/12/12技术交底内容:1、技术交底范围；本交底范围为 XX 地铁 11 号线 XX 车站钢支撑安装工程。2、设计情况；XX 车 站 支 撑 设 置 四 道 ， 第 一 道 支 撑 为 混 凝 土 支 撑 ， 断 面 尺 寸 为600mm×1000mm（宽度×高度），标准段间隔 9m 一道。第二道～第四道支撑均为 φ609 钢管支撑（t=16mm），水平间距为 3m，牛腿采纳 16mm 厚钢板组合件，钢围檩采纳双拼 I50C 工字钢。中板下设置倒换撑一道，采纳 φ609 钢管支撑（t=16mm），钢支撑架设必须随挖随撑，严格按设计及时适量施加预应力。3、开始施工的条件及施工准备工作；1)、施工条件1）施工前应对现场所有机械及其他用具进行检查，确保一切正常。2）前对基坑周围钢支撑，围檩场地进行地面硬化处理，满足钢支撑堆放要求以及钢支撑安装时吊车的工作场地3）对所有的测量器具进行检查、校正。4）钢支撑进场前应有相关的合格证明文件，并分批报验。5）“做好监测初始数据的收集准备工作，在钢支撑架设完成后及时进行数据收集。2)、施工机具钢支撑安装吊车。4、钢支撑安装施工工艺；1）基坑开挖→测量放线→地下连续墙墙面修凿找平→安装牛腿和施工钢围檩→支撑安装→施加预应力→楔块锁定→进行下一道工序施工。具体施工流程如下：精品文档---下载后可任意编辑2）施工方法车站主体支撑采纳 t=16mmФ609mm 钢支撑，钢围檩采纳双拼 H 型钢（400*400*13*21）焊接，钢牛腿采纳 16mm 厚钢板组合件。主体竖向共设置三道钢支撑，钢支撑水平间距为 3m，钢管支撑分节制作，每节标准长度主要采纳、和 m 等多种规格，管节间采纳法兰盘螺栓连接，其端部（仅一端）设预加轴力装置。钢管支撑先在地面上按实测基坑的宽度进行预拼装，每根支撑的一端接一根长 1m 的活动端头（其可调整余量为 30cm）。具体施工步骤如下：（1）钢围檩架设① 测量放线：在土方开挖至围檩安装位置以下后，进行测量放线，并及时清理连续墙墙面并凿毛，凿除连续墙墙面鼓包等瑕疵，确保围檩安装前连续墙墙面平整...
