桥面防水层施工作业指导书

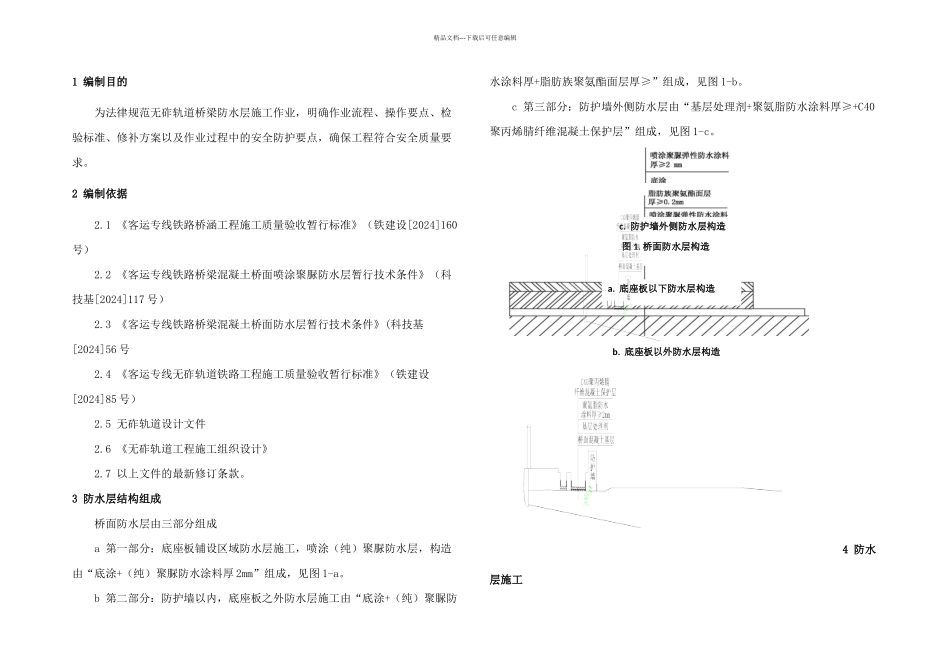

精品文档---下载后可任意编辑1 编制目的为法律规范无砟轨道桥梁防水层施工作业，明确作业流程、操作要点、检验标准、修补方案以及作业过程中的安全防护要点，确保工程符合安全质量要求。2 编制依据2.1 《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2024]160号）2.2 《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》（科技基[2024]117 号）2.3 《客运专线铁路桥梁混凝土桥面防水层暂行技术条件》(科技基[2024]56 号2.4 《客运专线无砟轨道铁路工程施工质量验收暂行标准》（铁建设[2024]85 号）2.5 无砟轨道设计文件2.6 《无砟轨道工程施工组织设计》2.7 以上文件的最新修订条款。3 防水层结构组成桥面防水层由三部分组成a 第一部分：底座板铺设区域防水层施工，喷涂（纯）聚脲防水层，构造由“底涂+（纯）聚脲防水涂料厚 2mm”组成，见图 1-a。b 第二部分：防护墙以内，底座板之外防水层施工由“底涂+（纯）聚脲防水涂料厚+脂肪族聚氨酯面层厚≥”组成，见图 1-b。c 第三部分：防护墙外侧防水层由“基层处理剂+聚氨脂防水涂料厚≥+C40聚丙烯腈纤维混凝土保护层”组成，见图 1-c。4 防水层施工a. 底座板以下防水层构造b. 底座板以外防水层构造c. 防护墙外侧防水层构造图 1. 桥面防水层构造精品文档---下载后可任意编辑施工准备 防水层施工要组建专业化队伍，每个防水层作业队的主要设备配置为：防水层施工主要设备配置表（一个工作面）序号设备名称单位数量备注1抛丸打磨机台1含吸尘装置2喷涂机台2含自动喷枪3发电机（75KW）台14小型运输机辆15空压机台16小型角磨机台10局部打磨 防水层施工前，要对作业人员进行培训和技术交底。 防水层施工要先做工艺试验，经验收合格后方可正式施工。4.2 施工工艺流程桥面防水层铺装施工工艺见图 2 《桥面防水层铺装施工流程图》。4.3 防水层施工 桥面基层处理a.基层处理采纳带有吸尘器和自动行走装置的抛丸设备对桥面进行抛丸处理。b.梁端凸台边缘及阴角、防撞墙根部、侧向挡块根部毛刺采纳角磨机进行打磨，做到棱角平直,无明显凹凸。c．对梁面、防撞墙根部、底座板根部、泄水孔边缘表面缺陷（指直径小于2cm 深度小于 1cm 的凹坑和深度 5mm 以内的浅表性“花纹”）。必须进行刮平修复。可选修复材料有：① 环氧类和聚胺脂类腻子；② 合成树脂材料；③ 自制石英砂与底漆混合料（无溶剂型底漆料与细度 200 目石英砂混合成稠度较高的“腻子”状材料...
