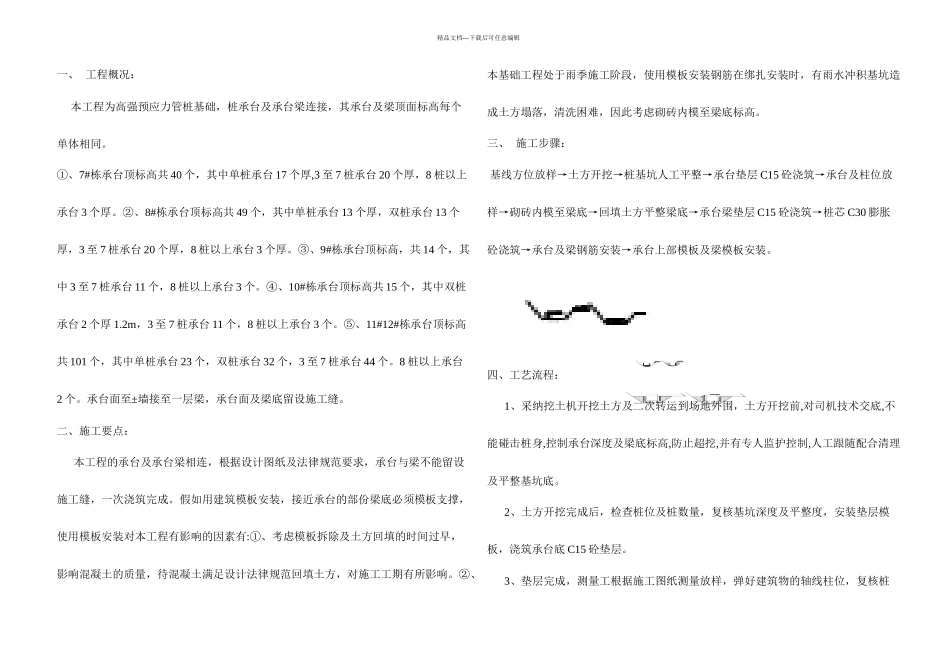

精品文档---下载后可任意编辑一、 工程概况： 本工程为高强预应力管桩基础，桩承台及承台梁连接，其承台及梁顶面标高每个单体相同。①、7#栋承台顶标高共 40 个，其中单桩承台 17 个厚,3 至 7 桩承台 20 个厚，8 桩以上承台 3 个厚。②、8#栋承台顶标高共 49 个，其中单桩承台 13 个厚，双桩承台 13 个厚，3 至 7 桩承台 20 个厚，8 桩以上承台 3 个厚。③、9#栋承台顶标高，共 14 个，其中 3 至 7 桩承台 11 个，8 桩以上承台 3 个。④、10#栋承台顶标高共 15 个，其中双桩承台 2 个厚 1.2m，3 至 7 桩承台 11 个，8 桩以上承台 3 个。⑤、11#12#栋承台顶标高共 101 个，其中单桩承台 23 个，双桩承台 32 个，3 至 7 桩承台 44 个。8 桩以上承台2 个。承台面至±墙接至一层梁，承台面及梁底留设施工缝。二、施工要点： 本工程的承台及承台梁相连，根据设计图纸及法律规范要求，承台与梁不能留设施工缝，一次浇筑完成。假如用建筑模板安装，接近承台的部份梁底必须模板支撑，使用模板安装对本工程有影响的因素有:①、考虑模板拆除及土方回填的时间过早，影响混凝土的质量，待混凝土满足设计法律规范回填土方，对施工工期有所影响。②、本基础工程处于雨季施工阶段，使用模板安装钢筋在绑扎安装时，有雨水冲积基坑造成土方塌落，清洗困难，因此考虑砌砖内模至梁底标高。三、 施工步骤： 基线方位放样→土方开挖→桩基坑人工平整→承台垫层 C15 砼浇筑→承台及柱位放样→砌砖内模至梁底→回填土方平整梁底→承台梁垫层 C15 砼浇筑→桩芯 C30 膨胀砼浇筑→承台及梁钢筋安装→承台上部模板及梁模板安装。四、工艺流程：1、采纳挖土机开挖土方及二次转运到场地外围，土方开挖前,对司机技术交底,不能碰击桩身,控制承台深度及梁底标高,防止超挖,并有专人监护控制,人工跟随配合清理及平整基坑底。2、土方开挖完成后，检查桩位及桩数量，复核基坑深度及平整度，安装垫层模板，浇筑承台底 C15 砼垫层。3、垫层完成，测量工根据施工图纸测量放样，弹好建筑物的轴线柱位，复核桩精品文档---下载后可任意编辑位偏差数据，交业主监理设计，对偏差超出要求的边桩，单桩及双桩承台，采纳加大承台处理。4、砖内模砌筑，采纳普通烧结红砖，M5.0 水泥砂浆砌筑。厚以下承台，砌砖高是，采纳 1/2 砖墙。厚的承台砌砖高度是，采纳 3/4 砖墙，同时在砖内模的外侧没有承台梁通过的位置留...
