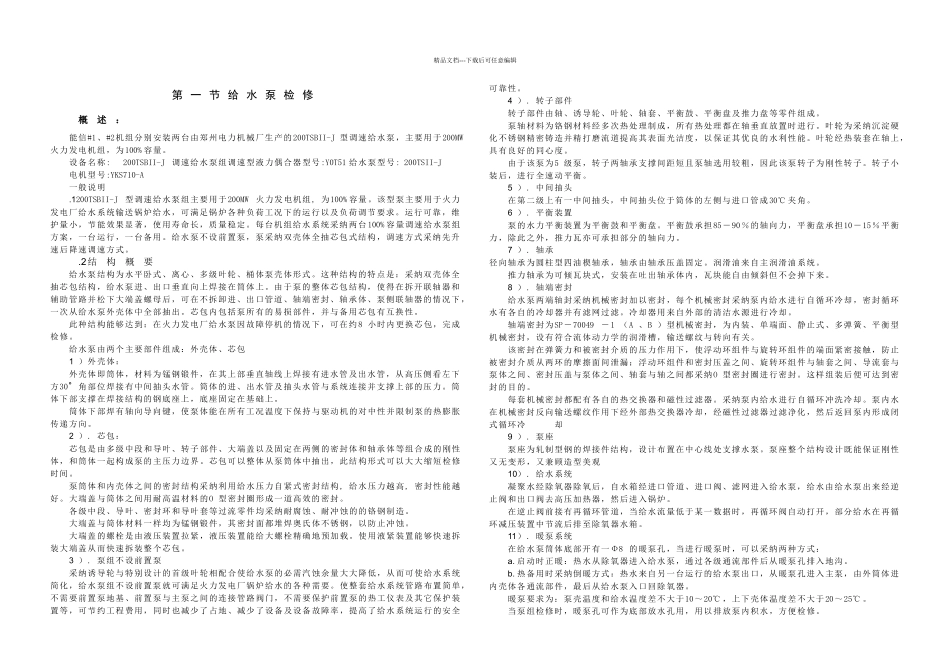

精品文档---下载后可任意编辑第 一 节 给 水 泵 检 修概述：能信#1、#2机组分别安装两台由郑州电力机械厂生产的200TSBII-J 型调速给水泵，主要用于200MW火力发电机组，为100% 容量。设备名称: 200TSBII-J调速给水泵组调速型液力偶合器型号:Y0T51 给水泵型号: 200TSII-J电机型号:YKS710-A一般说明.1200TSBII-J型调速给水泵组主要用于200MW火力发电机组, 为100% 容量。该型泵主要用于火力发电厂给水系统输送锅炉给水，可满足锅炉各种负荷工况下的运行以及负荷调节要求。运行可靠，维护量小，节能效果显著，使用寿命长，质量稳定。每台机组给水系统采纳两台 100% 容量调速给水泵组方案，一台运行，一台备用。给水泵不设前置泵，泵采纳双壳体全抽芯包式结构，调速方式采纳先升速后降速调速方式。.2结构概要给水泵结构为水平卧式、离心、多级叶轮、桶体泵壳体形式。这种结构的特点是：采纳双壳体全抽芯包结构，给水泵进、出口垂直向上焊接在筒体上。由于泵的整体芯包结构，使得在拆开联轴器和辅助管路并松下大端盖螺母后，可在不拆卸进、出口管道、轴端密封、轴承体、泵侧联轴器的情况下 ，一次从给水泵外壳体中全部抽出。芯包内包括泵所有的易损部件，并与备用芯包有互换性。此种结构能够达到：在火力发电厂给水泵因故障停机的情况下，可在约 8 小时内更换芯包，完成检修。给水泵由两个主要部件组成：外壳体、芯包1 ）外壳体：外壳体即筒体，材料为锰钢锻件，在其上部垂直轴线上焊接有进水管及出水管，从高压侧看左下方30˚ 角部位焊接有中间抽头水管。筒体的进、出水管及抽头水管与系统连接并支撑上部的压力。筒体下部支撑在焊接结构的钢底座上，底座固定在基础上。筒体下部焊有轴向导向键，使泵体能在所有工况温度下保持与驱动机的对中性并限制泵的热膨胀传递方向。2 ）.芯包：芯包是由多级中段和导叶、转子部件、大端盖以及固定在两侧的密封体和轴承体等组合成的刚性体，和筒体一起构成泵的主压力边界。芯包可以整体从泵筒体中抽出，此结构形式可以大大缩短检修时间。泵筒体和内壳体之间的密封结构采纳利用给水压力自紧式密封结构, 给水压力越高, 密封性能越好。大端盖与筒体之间用耐高温材料的O 型密封圈形成一道高效的密封。各级中段、导叶、密封环和导叶套等过流零件均采纳耐腐蚀、耐冲蚀的的铬钢制造。大端盖与筒体材料一样均为锰钢锻件，其密封面都堆焊奥氏体不锈钢，以防止冲蚀。大端盖的螺栓是由液压装置拉紧，液压...
