楼钢悬挑架子专项方案

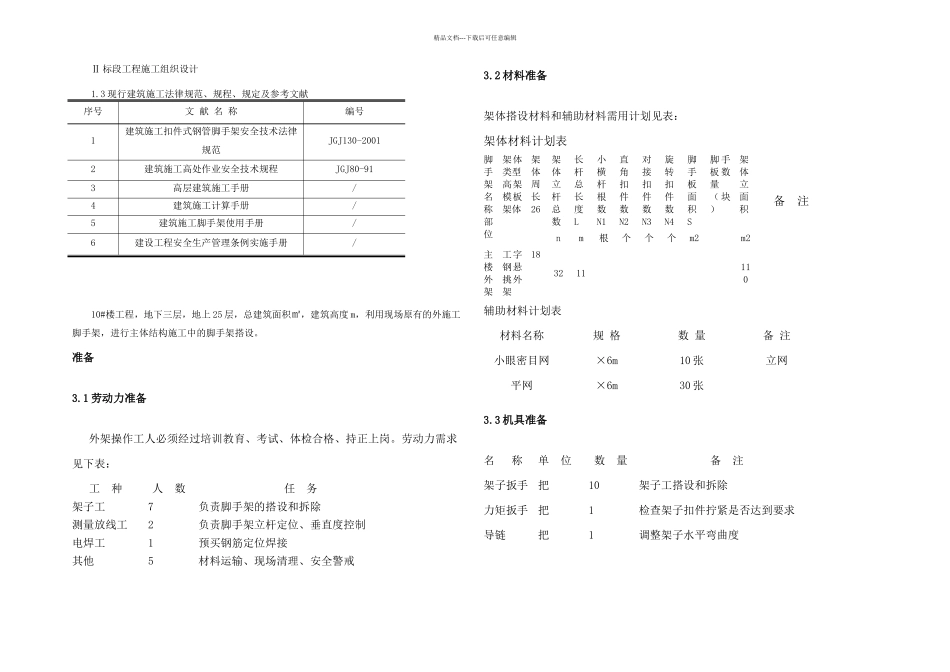

精品文档---下载后可任意编辑Ⅱ 标段工程施工组织设计1.3 现行建筑施工法律规范、规程、规定及参考文献序号文 献 名 称编号1建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20012建筑施工高处作业安全技术规程JGJ80-913高层建筑施工手册/4建筑施工计算手册/5建筑施工脚手架使用手册/6建设工程安全生产管理条例实施手册/10#楼工程，地下三层，地上 25 层，总建筑面积㎡，建筑高度 m，利用现场原有的外施工脚手架，进行主体结构施工中的脚手架搭设。准备3.1 劳动力准备外架操作工人必须经过培训教育、考试、体检合格、持正上岗。劳动力需求见下表：工 种人 数任 务架子工7负责脚手架的搭设和拆除测量放线工2负责脚手架立杆定位、垂直度控制电焊工1预买钢筋定位焊接其他5材料运输、现场清理、安全警戒3.2 材料准备架体搭设材料和辅助材料需用计划见表：架体材料计划表脚手架名称部位架体类型高架模板架体架体周长26架体立杆总数长杆总长度L小横杆根数N1直角扣件数N2对接扣件数N3旋转扣件数N4脚手板面积S脚 手板 数量（ 块）架体立面积备 注nm根个个个m2m2主楼外架工字钢悬挑外架183211110辅助材料计划表材料名称规 格数 量备 注小眼密目网×6m10 张立网平网×6m30 张3.3 机具准备名 称单 位数 量备 注架子扳手把10架子工搭设和拆除力矩扳手把1检查架子扣件拧紧是否达到要求导链把1调整架子水平弯曲度精品文档---下载后可任意编辑3.4 过程能力确认3 对架子工操作证进行检查，确认证件真实有效。3 本工程使用的架子工曾在我公司多个项目搭设过同类架体，架体搭设符合要求。3 施工前架子工在主楼 16 轴至 22 轴交 D 轴至 H 轴处设了局部工字钢悬挑架，架体搭设符合要求。4．施工方法4 搭设顺序画工字钢预埋点→预埋工字钢锚固钢筋→布置工字钢并固定→钢丝绳拉结→搭设底层大横杆→搭设内外立杆→依次按步距搭设大小横杆→搭设剪刀撑→设连墙件→挂安全网。本工程从第 24 层开始采纳悬挑外架，支架层设在第 24 层，搭设高度为11m，悬挑外架采纳工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。搭设要点4.1 画工字钢定位线根据工字钢位置图在 24 层上画出各工字钢预埋点位置。4.2 预埋工字钢锚固钢筋在 24 层绑扎完毕后预埋固定工字钢钢筋，预埋钢筋位置及尺寸见图示。Ø18钢筋作为拉结筋、Ø12 钢筋作为定位筋。4.3 布置工字钢将工字钢插入预埋钢筋，在调整好工字钢位置后用木楔加固工字钢，...
