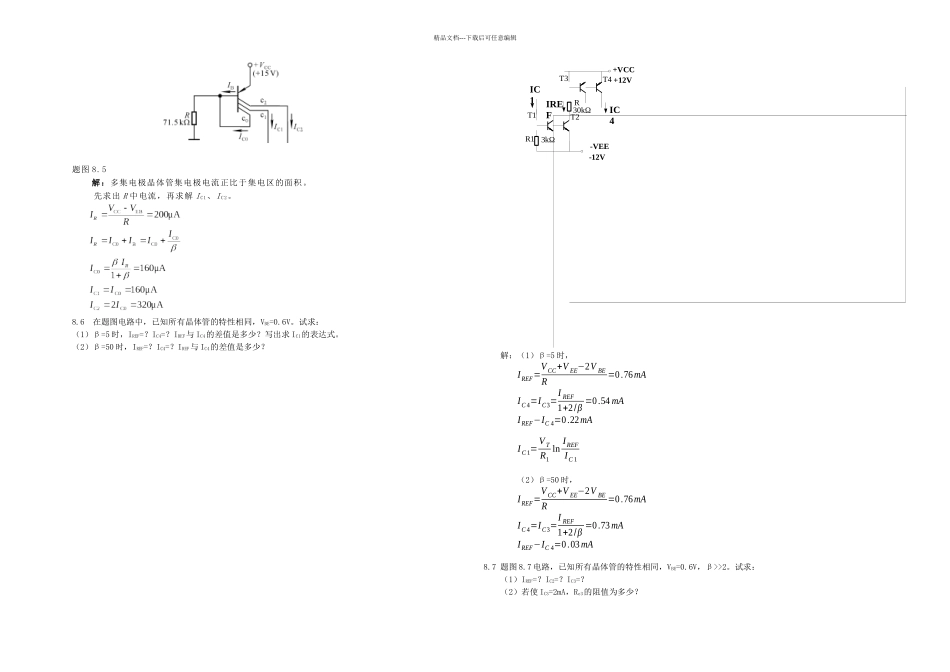

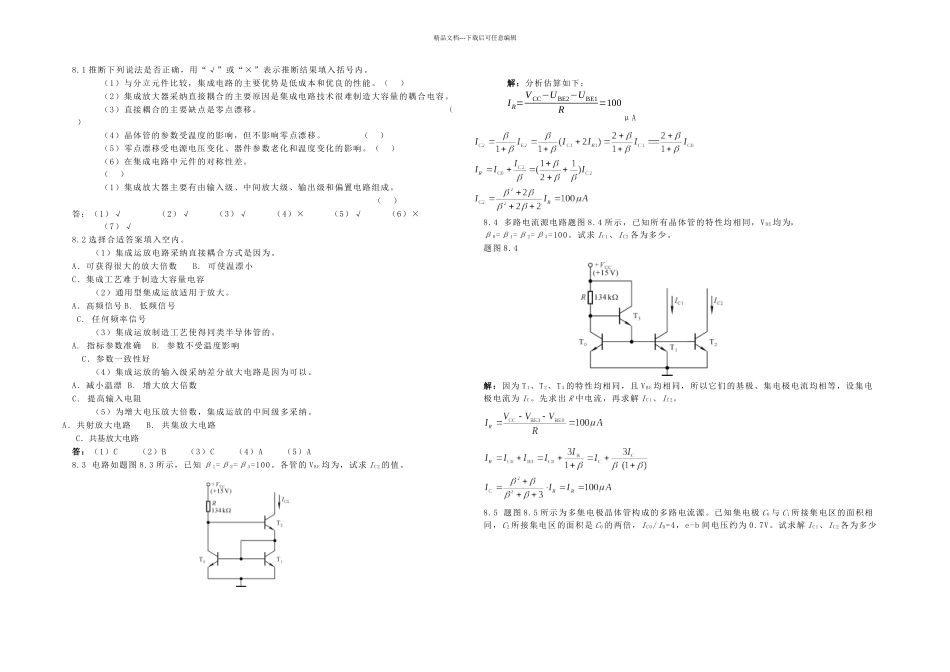

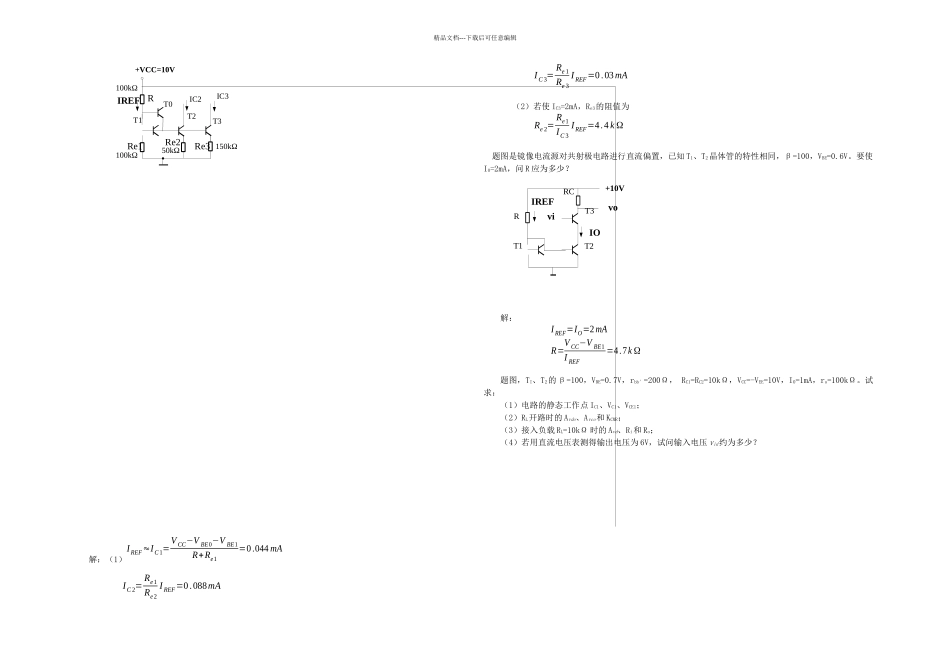

精品文档---下载后可任意编辑8.1 推断下列说法是否正确，用“√”或“×”表示推断结果填入括号内。（1）与分立元件比较，集成电路的主要优势是低成本和优良的性能。（ ）（2）集成放大器采纳直接耦合的主要原因是集成电路技术很难制造大容量的耦合电容。（3）直接耦合的主要缺点是零点漂移。（ ）（4）晶体管的参数受温度的影响，但不影响零点漂移。 （ ）（5）零点漂移受电源电压变化、器件参数老化和温度变化的影响。（ ）（6）在集成电路中元件的对称性差。（ ）（1）集成放大器主要有由输入级、中间放大级、输出级和偏置电路组成。（ ）答：（1）√（2）√（3）√（4）×（5）√（6）×（7）√8.2 选择合适答案填入空内。 （1）集成运放电路采纳直接耦合方式是因为。A．可获得很大的放大倍数 B. 可使温漂小C．集成工艺难于制造大容量电容 （2）通用型集成运放适用于放大。A．高频信号 B. 低频信号 C. 任何频率信号 （3）集成运放制造工艺使得同类半导体管的。A. 指标参数准确 B. 参数不受温度影响 C．参数一致性好 （4）集成运放的输入级采纳差分放大电路是因为可以。A．减小温漂 B. 增大放大倍数 C. 提高输入电阻 （5）为增大电压放大倍数，集成运放的中间级多采纳。A．共射放大电路 B. 共集放大电路 C．共基放大电路答：（1）C （2）B （3）C （4）A （5）A8.3 电路如题图 8.3 所示，已知 β 1=β 2=β 3=100。各管的 V B E 均为，试求 I C 2 的值。解：分析估算如下：I R=V CC−UBE2−UBE1R=100μA8.4 多路电流源电路题图 8.4 所示，已知所有晶体管的特性均相同，V B E 均为，β 0=β 1=β 2=β 3=100。试求 I C 1、I C 2 各为多少。题图 8.4解：因为 T 1、T 2、T 3 的特性均相同，且 V B E 均相同，所以它们的基极、集电极电流均相等，设集电极电流为 I C。先求出 R 中电流，再求解 I C 1、I C 2。8.5 题图 8.5 所示为多集电极晶体管构成的多路电流源。已知集电极 C 0 与 C 1 所接集电区的面积相同，C 2 所接集电区的面积是 C 0 的两倍，I C O/I B=4，e-b 间电压约为 0.7V。试求解 I C 1、I C 2 各为多少+VCCR1T1T3+12V-12V-VEET2T4R3kΩ30kΩIC4 IC1 IREF 精品文档---下载后可任意编辑题图 8.5 解：多集电极晶体管集电极电流正比于集电区的面积。 先求出 R 中电流，再求解 I C 1、I C 2。8.6 在题图电...
