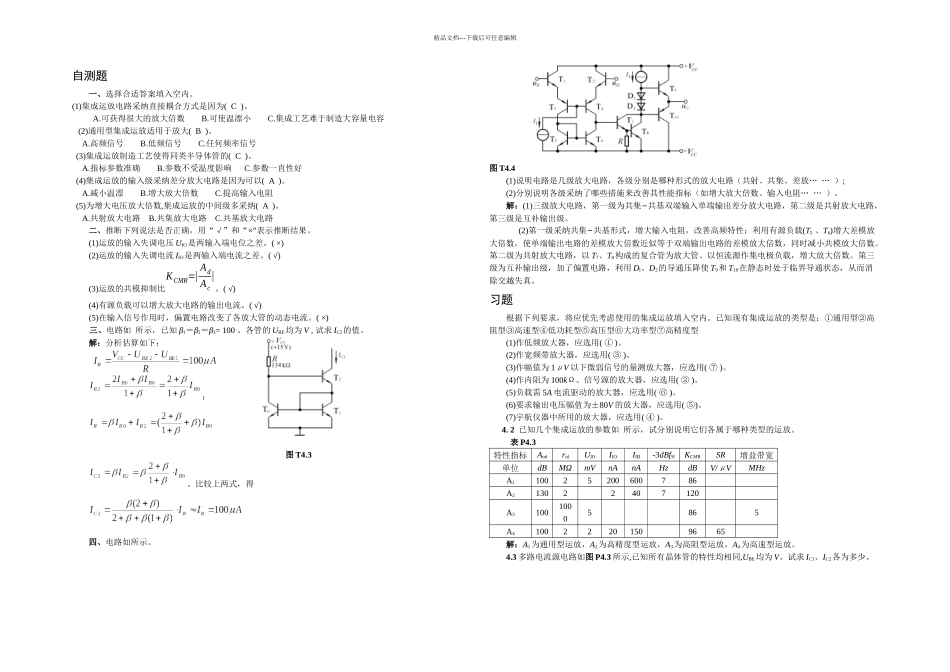

精品文档---下载后可任意编辑自测题一、选择合适答案填入空内。(1)集成运放电路采纳直接耦合方式是因为( C )。A.可获得很大的放大倍数 B.可使温漂小 C.集成工艺难于制造大容量电容 (2)通用型集成运放适用于放大( B )。 A.高频信号 B.低频信号 C.任何频率信号 (3)集成运放制造工艺使得同类半导体管的( C )。 A.指标参数准确 B.参数不受温度影响 C.参数一直性好 (4)集成运放的输入级采纳差分放大电路是因为可以( A )。 A.减小温漂 B.增大放大倍数 C.提高输入电阻 (5)为增大电压放大倍数,集成运放的中间级多采纳( A )。 A.共射放大电路 B.共集放大电路 C.共基放大电路二、推断下列说法是否正确，用“√”和“×”表示推断结果。(1)运放的输入失调电压 UIO是两输入端电位之差。( ×)(2)运放的输入失调电流 IIO是两输入端电流之差。( √)(3)运放的共模抑制比KCMR=|AdAc|。( √)(4)有源负载可以增大放大电路的输出电流。( √)(5)在输入信号作用时，偏置电路改变了各放大管的动态电流。( ×)三、电路如 所示，已知 β1＝β2＝β3= 100 。各管的 UBE均为 V , 试求 IC2的值。解：分析估算如下：；图 T4.3。比较上两式，得 四、电路如所示。图 T4.4(1)说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放… … ）; (2)分别说明各级采纳了哪些措施来改善其性能指标（如增大放大倍数、输入电阻… … ）。解：(1)三级放大电路，第一级为共集 共基双端输入单端输出差分放大电路，第二级是共射放大电路−，第三级是互补输出级。(2)第一级采纳共集 共基形式，增大输入电阻，改善高频特性；利用有源负载−(T5 、T6)增大差模放大倍数，使单端输出电路的差模放大倍数近似等于双端输出电路的差模放大倍数，同时减小共模放大倍数。第二级为共射放大电路，以 T7、T8构成的复合管为放大管、以恒流源作集电极负载，增大放大倍数。第三级为互补输出级，加了偏置电路，利用 Dl、D2的导通压降使 T9和 T10在静态时处于临界导通状态，从而消除交越失真。习题根据下列要求，将应优先考虑使用的集成运放填入空内。已知现有集成运放的类型是：①通用型②高阻型③高速型④低功耗型⑤高压型⑥大功率型⑦高精度型(1)作低频放大器，应选用( )① 。(2)作宽频带放大器，应选用( )③ 。(3)作幅值为 1μV 以下微弱信号的量测放大器，应选用( )⑦ 。(4)作内阻为 100kΩ。信号源的放大器，应选用(...
