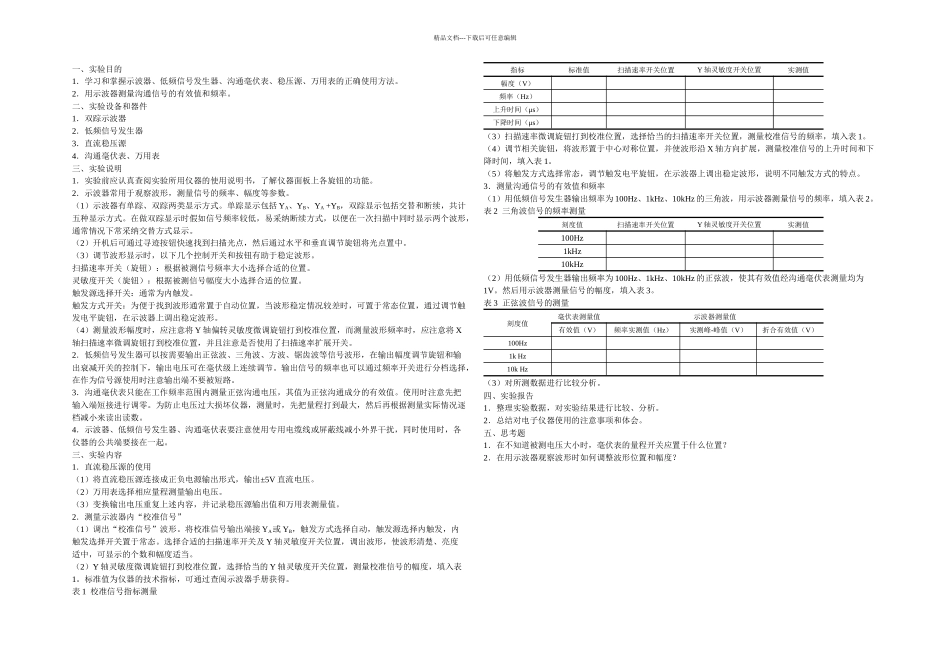

精品文档---下载后可任意编辑一、实验目的1．学习和掌握示波器、低频信号发生器、沟通毫伏表、稳压源、万用表的正确使用方法。2．用示波器测量沟通信号的有效值和频率。二、实验设备和器件1．双踪示波器2．低频信号发生器3．直流稳压源4．沟通毫伏表、万用表三、实验说明1．实验前应认真查阅实验所用仪器的使用说明书，了解仪器面板上各旋钮的功能。2．示波器常用于观察波形，测量信号的频率、幅度等参数。（1）示波器有单踪、双踪两类显示方式。单踪显示包括 YA、YB、YA +YB，双踪显示包括交替和断续，共计五种显示方式。在做双踪显示时假如信号频率较低，易采纳断续方式，以便在一次扫描中同时显示两个波形，通常情况下常采纳交替方式显示。（2）开机后可通过寻迹按钮快速找到扫描光点，然后通过水平和垂直调节旋钮将光点置中。（3）调节波形显示时，以下几个控制开关和按钮有助于稳定波形。扫描速率开关（旋钮）：根据被测信号频率大小选择合适的位置。灵敏度开关（旋钮）：根据被测信号幅度大小选择合适的位置。触发源选择开关：通常为内触发。触发方式开关：为便于找到波形通常置于自动位置，当波形稳定情况较差时，可置于常态位置，通过调节触发电平旋钮，在示波器上调出稳定波形。（4）测量波形幅度时，应注意将 Y 轴偏转灵敏度微调旋钮打到校准位置，而测量波形频率时，应注意将 X轴扫描速率微调旋钮打到校准位置，并且注意是否使用了扫描速率扩展开关。2．低频信号发生器可以按需要输出正弦波、三角波、方波、锯齿波等信号波形，在输出幅度调节旋钮和输出衰减开关的控制下，输出电压可在毫伏级上连续调节。输出信号的频率也可以通过频率开关进行分档选择，在作为信号源使用时注意输出端不要被短路。3．沟通毫伏表只能在工作频率范围内测量正弦沟通电压，其值为正弦沟通成分的有效值。使用时注意先把输入端短接进行调零。为防止电压过大损坏仪器，测量时，先把量程打到最大，然后再根据测量实际情况逐档减小来读出读数。4．示波器、低频信号发生器、沟通毫伏表要注意使用专用电缆线或屏蔽线减小外界干扰，同时使用时，各仪器的公共端要接在一起。三、实验内容1．直流稳压源的使用（1）将直流稳压源连接成正负电源输出形式，输出±5V 直流电压。（2）万用表选择相应量程测量输出电压。（3）变换输出电压重复上述内容，并记录稳压源输出值和万用表测量值。2．测量示波器内“校准信号”（1）调出“校准信号”波形。将校准信号输出端接 ...
