模板碗扣式支撑体系方案VIP专享

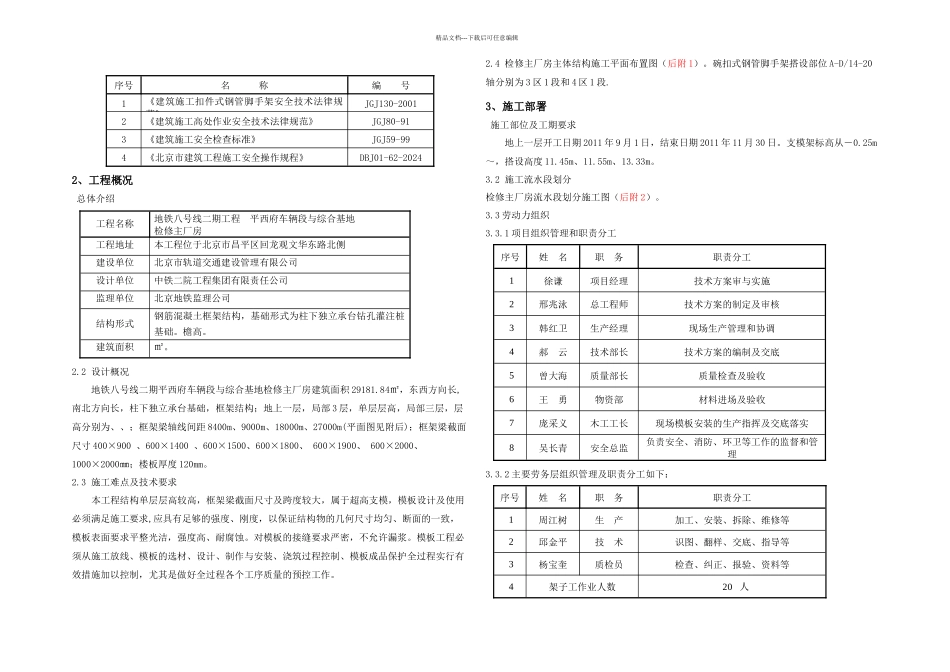

精品文档---下载后可任意编辑1、编制依据 22、工程概况 23、施工部署 33.1 施工部位及工期要求 33.2 施工流水段划分 33.2 劳动力组织 34、施工准备 44.1 技术准备 4材料准备 4材料要求 54.4 主要机具准备 74.5 现场准备 74.6 人员准备 75、施工方法及构造要求 7模板支撑体系设计：7支撑体系搭设 96、脚手架的拆除.11..................................................................11脚手架的拆除 116.3 注意事项 117、脚手架施工安全保证措施 128、附件碗扣式脚手架验算书…………………………………………………………12附：1、检修主厂房施工现场平面布置图(附图一)2、主体结构施工平面布置图(附图二)3、主体结构流水段划分布置图(附图三)4、梁板钢管脚手架支撑体系平面图(附图四)5、梁板脚手架支撑体系竖向剪刀撑剖面图(附图五)1、编制依据施工组织设计名称编制部门《地铁八号线二期工程 平西府车辆段与北京城建集团有限责任公司综合基地施工组织设计》北京地铁八号线七标工程项目经理部图纸名称出图日期平西府车辆段与综合基地检修主厂房建筑施工图2024 年 11 月平西府车辆段与综合基地检修主厂房结构施工图2024 年 11 月精品文档---下载后可任意编辑序号名 称编 号1《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20012《建筑施工高处作业安全技术法律规范》JGJ80-913《建筑施工安全检查标准》JGJ59-994《北京市建筑工程施工安全操作规程》DBJ01-62-20242、工程概况 总体介绍工程名称地铁八号线二期工程 平西府车辆段与综合基地 检修主厂房工程地址本工程位于北京市昌平区回龙观文华东路北侧建设单位北京市轨道交通建设管理有限公司设计单位中铁二院工程集团有限责任公司监理单位北京地铁监理公司结构形式钢筋混凝土框架结构，基础形式为柱下独立承台钻孔灌注桩基础。檐高。建筑面积㎡。2.2 设计概况地铁八号线二期平西府车辆段与综合基地检修主厂房建筑面积 29181.84㎡，东西方向长,南北方向长，柱下独立承台基础，框架结构；地上一层，局部 3 层，单层层高，局部三层，层高分别为、、；框架梁轴线间距 8400m、9000m、18000m、27000m(平面图见附后)；框架梁截面尺寸 400×900 、600×1400 、600×1500、600×1800、 600×1900、 600×2000、 1000×2000㎜；楼板厚度 120mm。2.3 施工难点及技术要求本工程结构单层层高较高，框架梁截面尺寸及跨度较大，属于超高支模，模板设...
