横断面设计超高设计

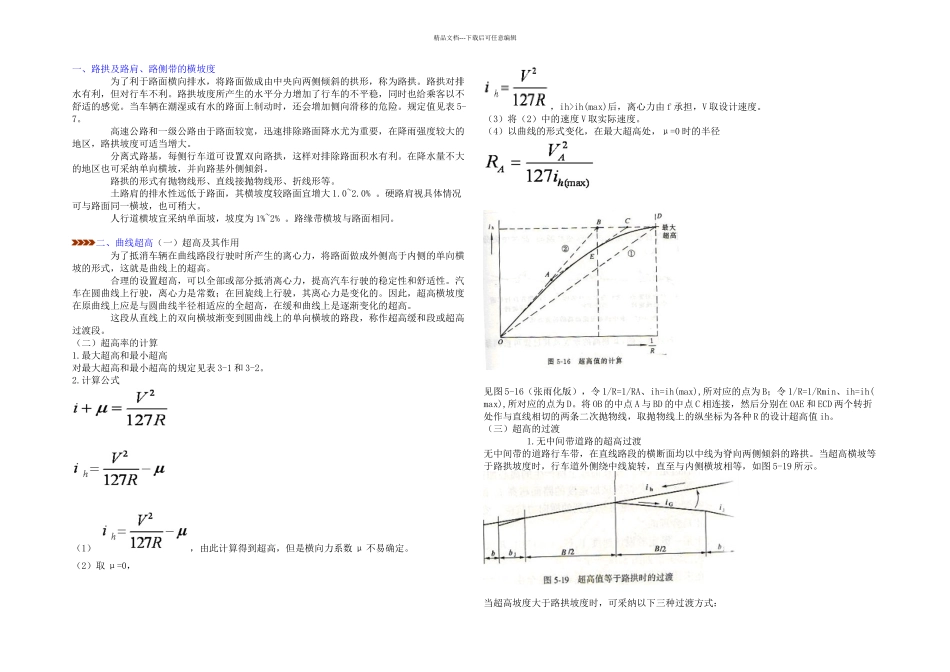

横断面设计超高设计_第1页
1/3

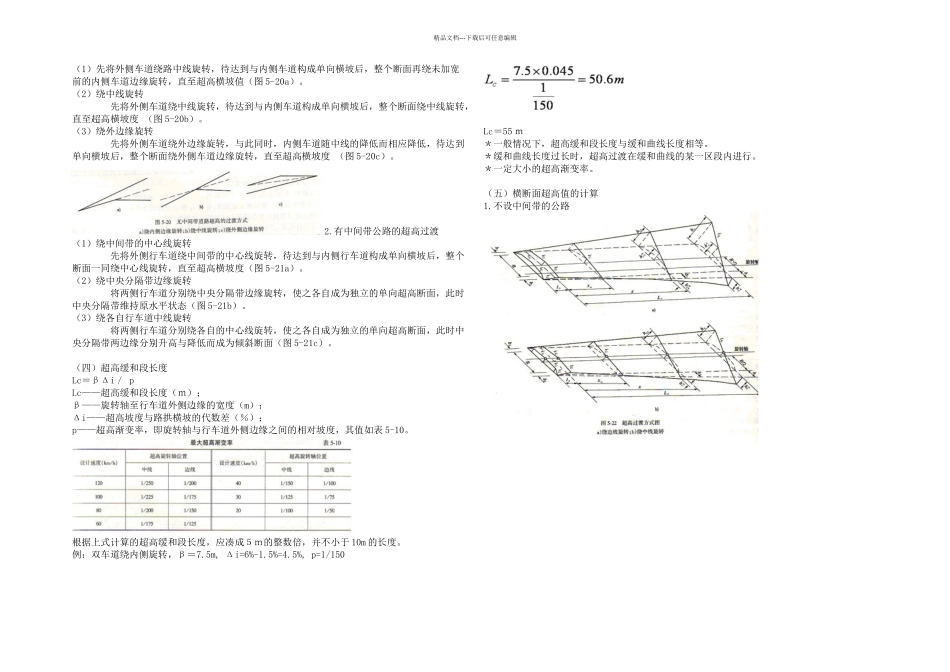

横断面设计超高设计_第2页
2/3

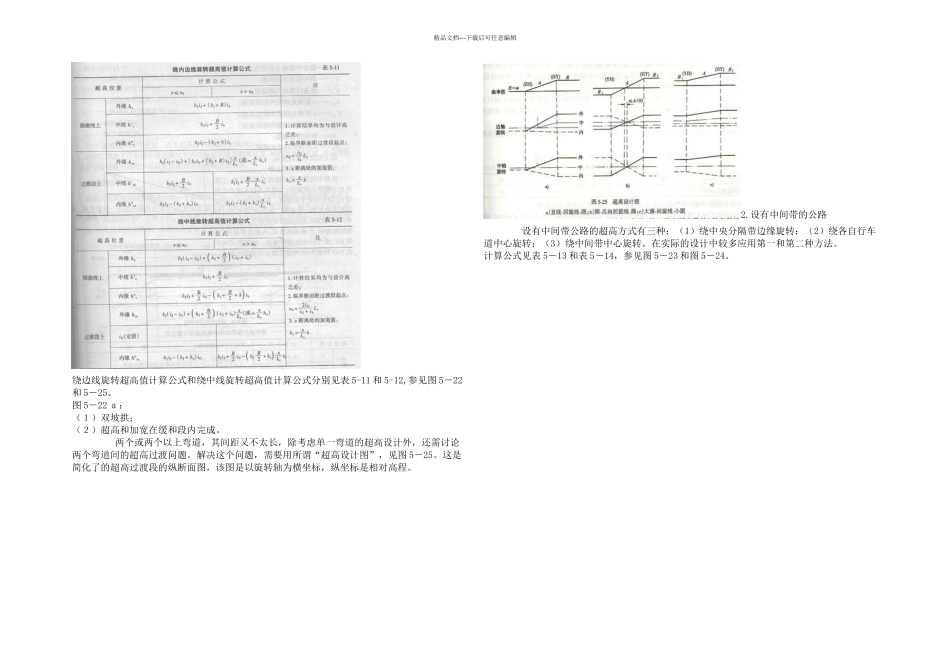

横断面设计超高设计_第3页
3/3
精品文档---下载后可任意编辑一、路拱及路肩、路侧带的横坡度 为了利于路面横向排水,将路面做成由中央向两侧倾斜的拱形,称为路拱。路拱对排水有利,但对行车不利。路拱坡度所产生的水平分力增加了行车的不平稳,同时也给乘客以不舒适的感觉。当车辆在潮湿或有水的路面上制动时,还会增加侧向滑移的危险。规定值见表 5-7。 高速公路和一级公路由于路面较宽,迅速排除路面降水尤为重要,在降雨强度较大的地区,路拱坡度可适当增大。 分离式路基,每侧行车道可设置双向路拱,这样对排除路面积水有利。在降水量不大的地区也可采纳单向横坡,并向路基外侧倾斜。 路拱的形式有抛物线形、直线接抛物线形、折线形等。 土路肩的排水性远低于路面,其横坡度较路面宜增大 1.0~2.0% 。硬路肩视具体情况可与路面同一横坡,也可稍大。 人行道横坡宜采纳单面坡,坡度为 1%~2% 。路缘带横坡与路面相同。 二、曲线超高(一)超高及其作用 为了抵消车辆在曲线路段行驶时所产生的离心力,将路面做成外侧高于内侧的单向横坡的形式,这就是曲线上的超高。 合理的设置超高,可以全部或部分抵消离心力,提高汽车行驶的稳定性和舒适性。汽车在圆曲线上行驶,离心力是常数;在回旋线上行驶,其离心力是变化的。因此,超高横坡度在原曲线上应是与圆曲线半径相适应的全超高,在缓和曲线上是逐渐变化的超高。 这段从直线上的双向横坡渐变到圆曲线上的单向横坡的路段,称作超高缓和段或超高过渡段。(二)超高率的计算1.最大超高和最小超高对最大超高和最小超高的规定见表 3-1 和 3-2。2.计算公式(1) ,由此计算得到超高,但是横向力系数 μ 不易确定。(2)取 μ=0,,ih>ih(max)后,离心力由 f 承担,V 取设计速度。(3)将(2)中的速度 V 取实际速度。(4)以曲线的形式变化,在最大超高处,μ=0 时的半径见图 5-16(张雨化版),令 1/R=1/RA、ih=ih(max),所对应的点为 B;令 1/R=1/Rmin、ih=ih(max),所对应的点为 D。将 OB 的中点 A 与 BD 的中点 C 相连接,然后分别在 OAE 和 ECD 两个转折处作与直线相切的两条二次抛物线,取抛物线上的纵坐标为各种 R 的设计超高值 ih。(三)超高的过渡 1.无中间带道路的超高过渡无中间带的道路行车带,在直线路段的横断面均以中线为脊向两侧倾斜的路拱。当超高横坡等于路拱坡度时,行车道外侧绕中线旋转,直至与内侧横坡相等,如图 5-19 所示。当超高坡度大于路拱坡度时,可采...
