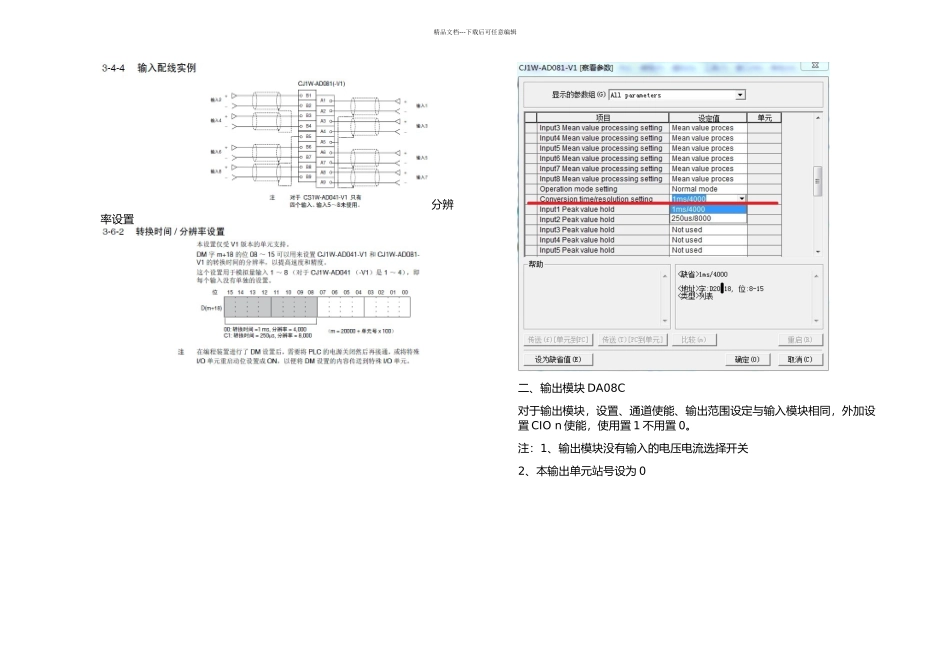

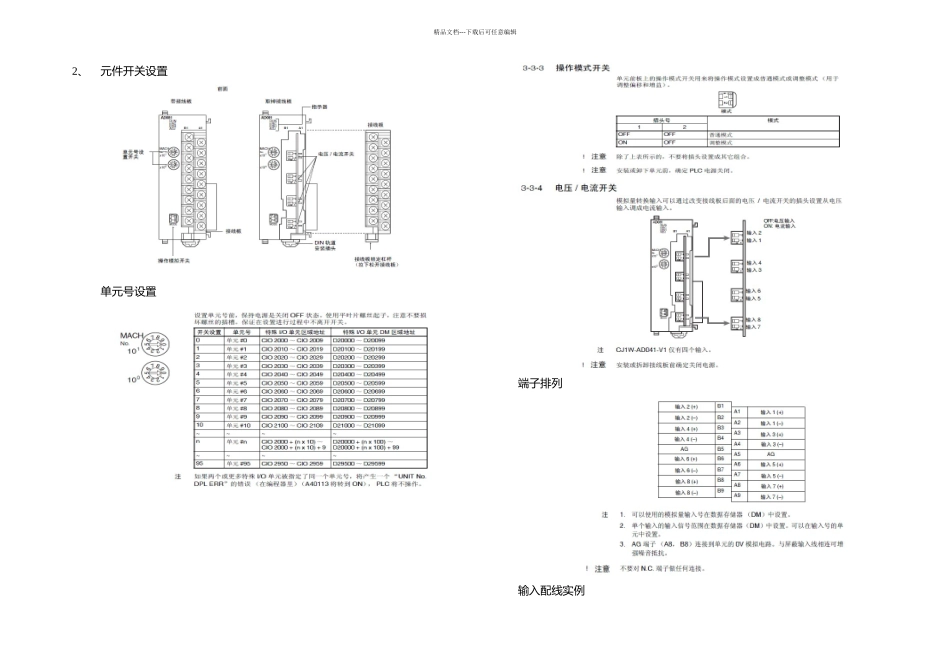

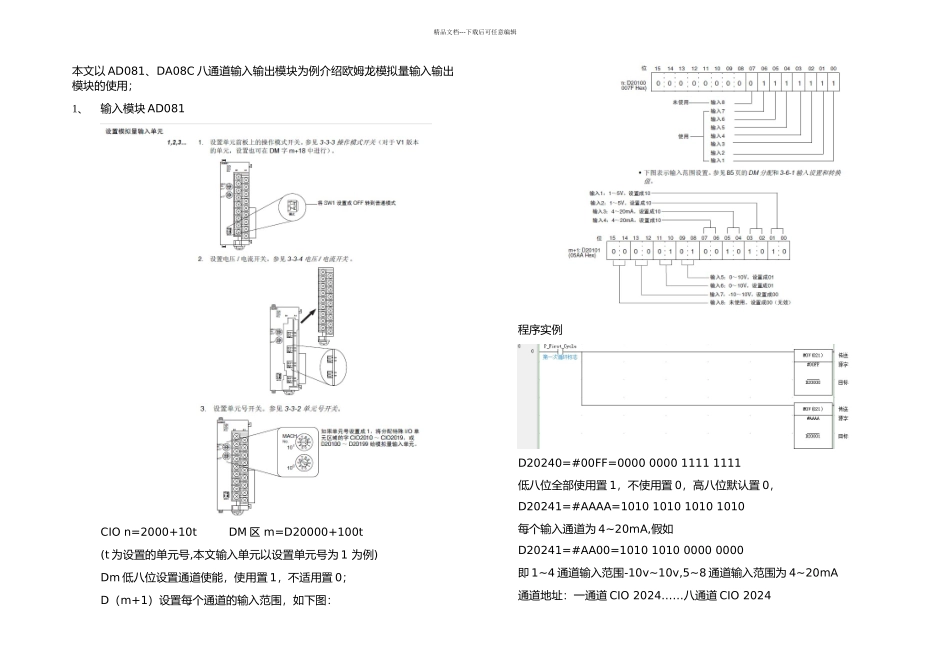

精品文档---下载后可任意编辑本文以 AD081、DA08C 八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；1、输入模块 AD081CIO n=2000+10t DM 区 m=D20000+100t(t 为设置的单元号,本文输入单元以设置单元号为 1 为例)Dm 低八位设置通道使能，使用置 1，不适用置 0；D（m+1）设置每个通道的输入范围，如下图：程序实例D20240=#00FF=0000 0000 1111 1111低八位全部使用置 1，不使用置 0，高八位默认置 0，D20241=#AAAA=1010 1010 1010 1010每个输入通道为 4~20mA,假如D20241=#AA00=1010 1010 0000 0000即 1~4 通道输入范围-10v~10v,5~8 通道输入范围为 4~20mA通道地址：一通道 CIO 2024……八通道 CIO 2024精品文档---下载后可任意编辑2、元件开关设置单元号设置端子排列输入配线实例精品文档---下载后可任意编辑分辨率设置二、输出模块 DA08C对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置 CIO n 使能，使用置 1 不用置 0。注：1、输出模块没有输入的电压电流选择开关2、本输出单元站号设为 0精品文档---下载后可任意编辑单元号设置
