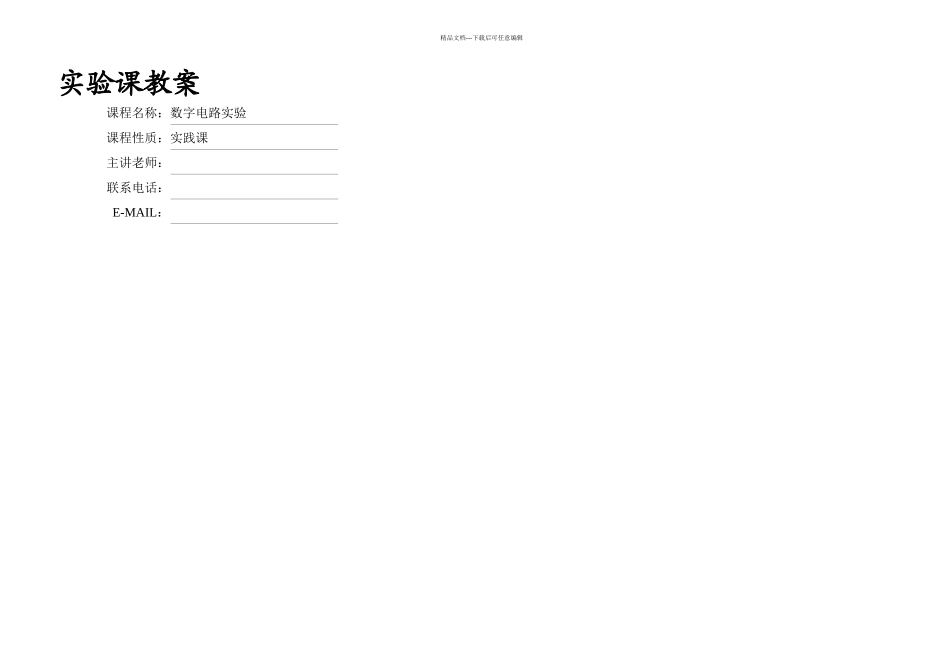

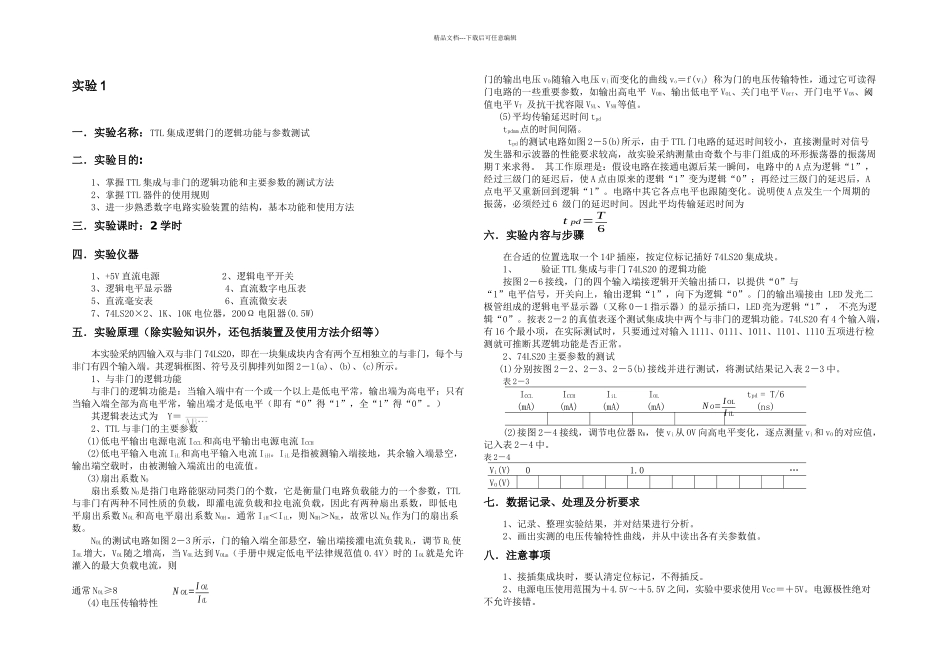

精品文档---下载后可任意编辑实验课教案课程名称：数字电路实验课程性质：实践课主讲老师：联系电话：E-MAIL：精品文档---下载后可任意编辑课时分配表适用专业:信息工程专业班 级 ： 10 自 动 化 2 班（共 41 人）实验标题分配课时备 注1TTL 集成逻辑门的逻辑功能与参数测试22组合逻辑电路的设计与测试（一）23组合逻辑电路的设计与测试（二）24译码器及其应用25数据选择器及其应用26触发器及其应用27计数器及其应用28移位寄存器及其应用29555 时基电路及其应用210D/A、A/D 转换器211电子秒表（一）212电子秒表（二）2课时合计24精品文档---下载后可任意编辑实验 1一．实验名称：TTL 集成逻辑门的逻辑功能与参数测试二．实验目的:1、掌握 TTL 集成与非门的逻辑功能和主要参数的测试方法 2、掌握 TTL 器件的使用规则 3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法三．实验课时：2 学时四．实验仪器1、+5V 直流电源 2、逻辑电平开关 3、逻辑电平显示器 4、直流数字电压表 5、直流毫安表 6、直流微安表7、74LS20×2、1K、10K 电位器，200Ω 电阻器(0.5W)五．实验原理（除实验知识外，还包括装置及使用方法介绍等）本实验采纳四输入双与非门 74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。其逻辑框图、符号及引脚排列如图 2－1(a)、(b)、(c)所示。1、与非门的逻辑功能 与非门的逻辑功能是：当输入端中有一个或一个以上是低电平常，输出端为高电平；只有当输入端全部为高电平常，输出端才是低电平（即有“0”得“1”，全“1”得“0”。）其逻辑表达式为 Y＝ 2、TTL 与非门的主要参数(1)低电平输出电源电流 ICCL和高电平输出电源电流 ICCH(2)低电平输入电流 IiL和高电平输入电流 IiH。IiL是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。 (3)扇出系数 NO 扇出系数 NO是指门电路能驱动同类门的个数，它是衡量门电路负载能力的一个参数，TTL与非门有两种不同性质的负载，即灌电流负载和拉电流负载，因此有两种扇出系数，即低电平扇出系数 NOL和高电平扇出系数 NOH。通常 IiH＜IiL，则 NOH＞NOL，故常以 NOL作为门的扇出系数。NOL的测试电路如图 2－3 所示，门的输入端全部悬空，输出端接灌电流负载 RL，调节 RL使IOL增大，VOL随之增高，当 VOL达到 VOLm（手册中规定低电平法律规范值 0.4V）时的 IOL就是允许灌入的最...
