款劳恩斯制动系统维修手册

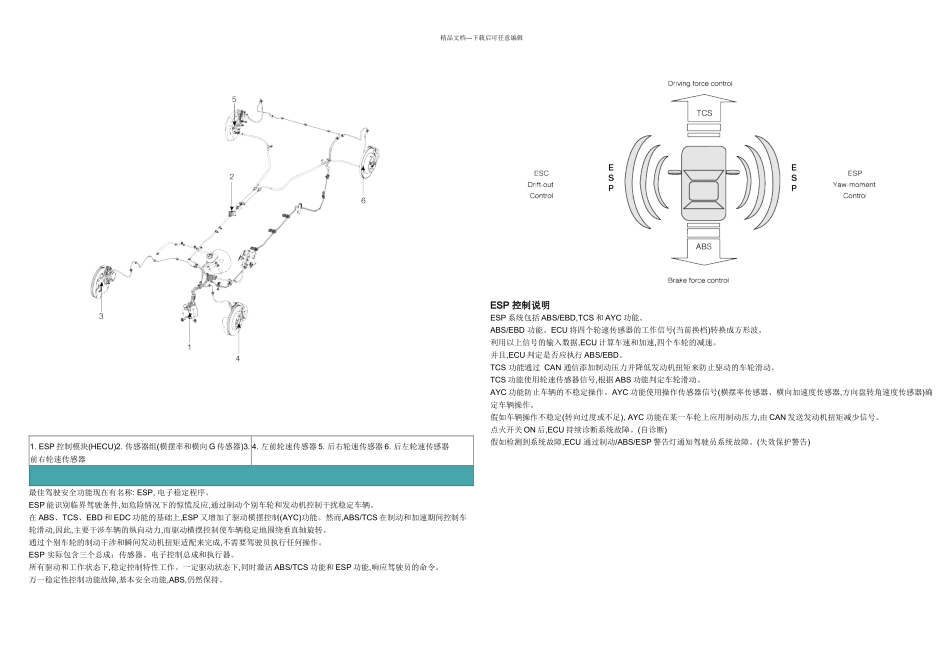

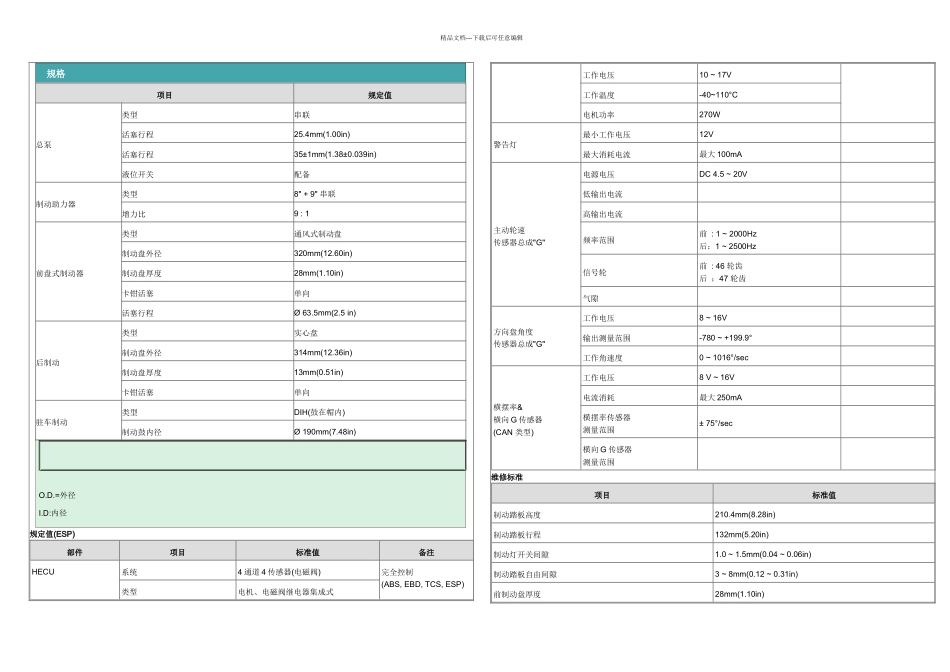

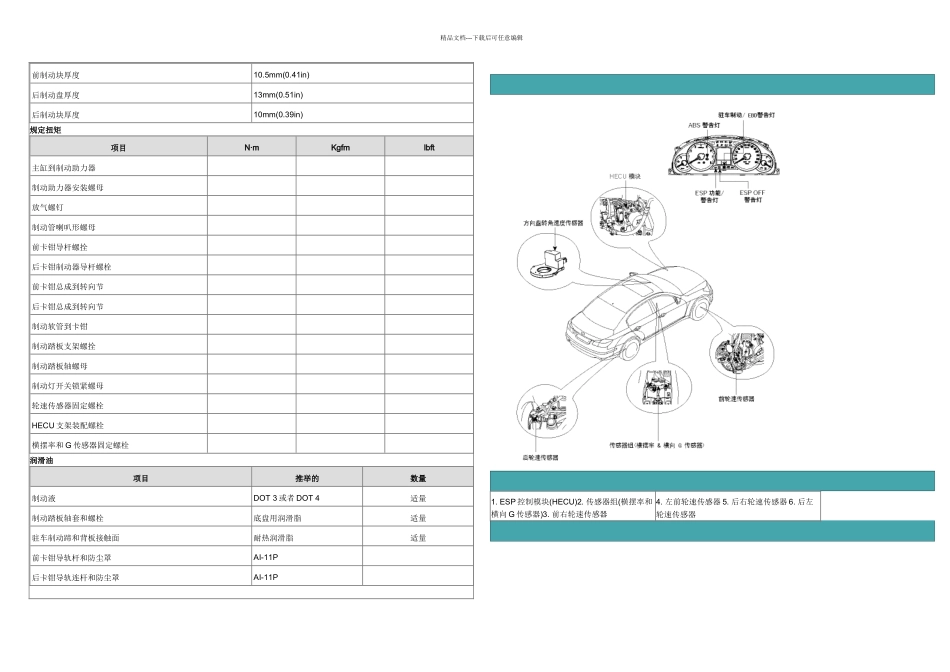

精品文档---下载后可任意编辑规格项目规定值总泵类型串联活塞行程25.4mm(1.00in)活塞行程35±1mm(1.38±0.039in)液位开关配备制动助力器类型8" + 9" 串联增力比9 : 1前盘式制动器类型通风式制动盘制动盘外径320mm(12.60in)制动盘厚度28mm(1.10in)卡钳活塞单向活塞行程Ø 63.5mm(2.5 in)后制动类型实心盘制动盘外径314mm(12.36in)制动盘厚度13mm(0.51in)卡钳活塞单向驻车制动类型DIH(鼓在帽内)制动鼓内径Ø 190mm(7.48in)O.D.=外径I.D:内径规定值(ESP)部件项目标准值备注HECU系统4 通道 4 传感器(电磁阀)完全控制(ABS, EBD, TCS, ESP)类型电机、电磁阀继电器集成式工作电压10 ~ 17V工作温度-40~110°C电机功率270W警告灯最小工作电压12V最大消耗电流最大 100mA主动轮速传感器总成"G"电源电压DC 4.5 ~ 20V低输出电流高输出电流频率范围前 : 1 ~ 2000Hz后：1 ~ 2500Hz信号轮前 : 46 轮齿后 ：47 轮齿气隙方向盘角度传感器总成"G"工作电压8 ~ 16V输出测量范围-780 ~ +199.9°工作角速度0 ~ 1016°/sec横摆率&横向 G 传感器(CAN 类型)工作电压8 V ~ 16V电流消耗最大 250mA横摆率传感器测量范围± 75°/sec横向 G 传感器测量范围维修标准项目标准值制动踏板高度210.4mm(8.28in)制动踏板行程132mm(5.20in)制动灯开关间隙1.0 ~ 1.5mm(0.04 ~ 0.06in)制动踏板自由间隙3 ~ 8mm(0.12 ~ 0.31in)前制动盘厚度28mm(1.10in)精品文档---下载后可任意编辑前制动块厚度10.5mm(0.41in)后制动盘厚度13mm(0.51in)后制动块厚度10mm(0.39in)规定扭矩项目N·mKgfmlbft主缸到制动助力器制动助力器安装螺母放气螺钉制动管喇叭形螺母前卡钳导杆螺拴后卡钳制动器导杆螺栓前卡钳总成到转向节后卡钳总成到转向节制动软管到卡钳制动踏板支架螺拴制动踏板轴螺母制动灯开关锁紧螺母轮速传感器固定螺栓HECU 支架装配螺栓横摆率和 G 传感器固定螺栓润滑油项目推举的数量制动液DOT 3 或者 DOT 4适量制动踏板轴套和螺栓底盘用润滑脂适量驻车制动蹄和背板接触面耐热润滑脂适量前卡钳导轨杆和防尘罩AI-11P后卡钳导轨连杆和防尘罩AI-11P1. ESP 控制模块(HECU)2. 传感器组(横摆率和横向 G 传感器)3. 前右轮速传感器4. 左前轮速传感器 5. 后右轮速传感器 6. 后左轮速传感器精品文档---下载后可任意编辑1. ESP 控制模块(HECU)2. 传感器组(横摆率和横向 G 传感器)3. 前右轮速传感器4. 左前轮速传感器 5. 后...
