桥台肋板施工方案VIP专享VIP免费

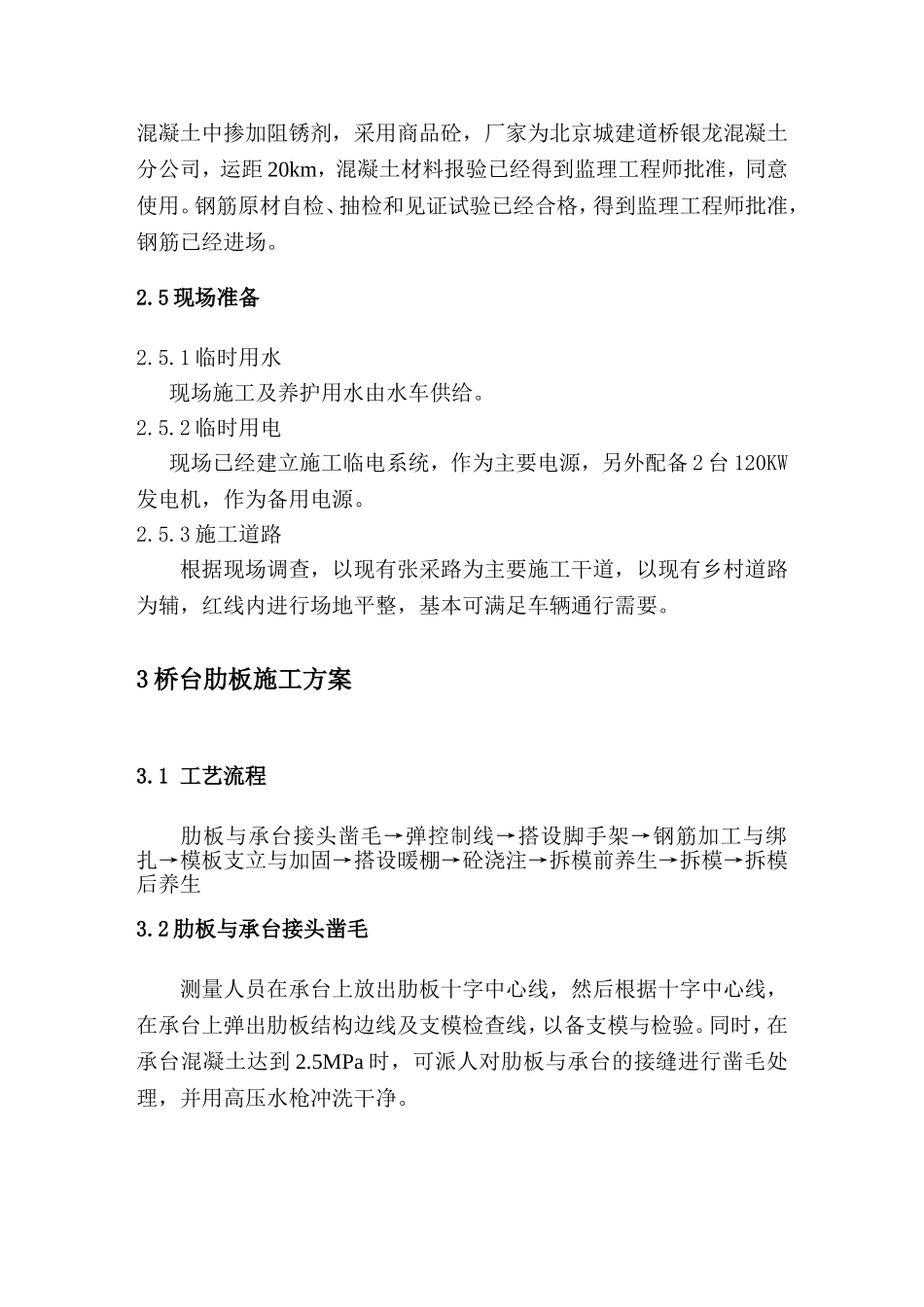

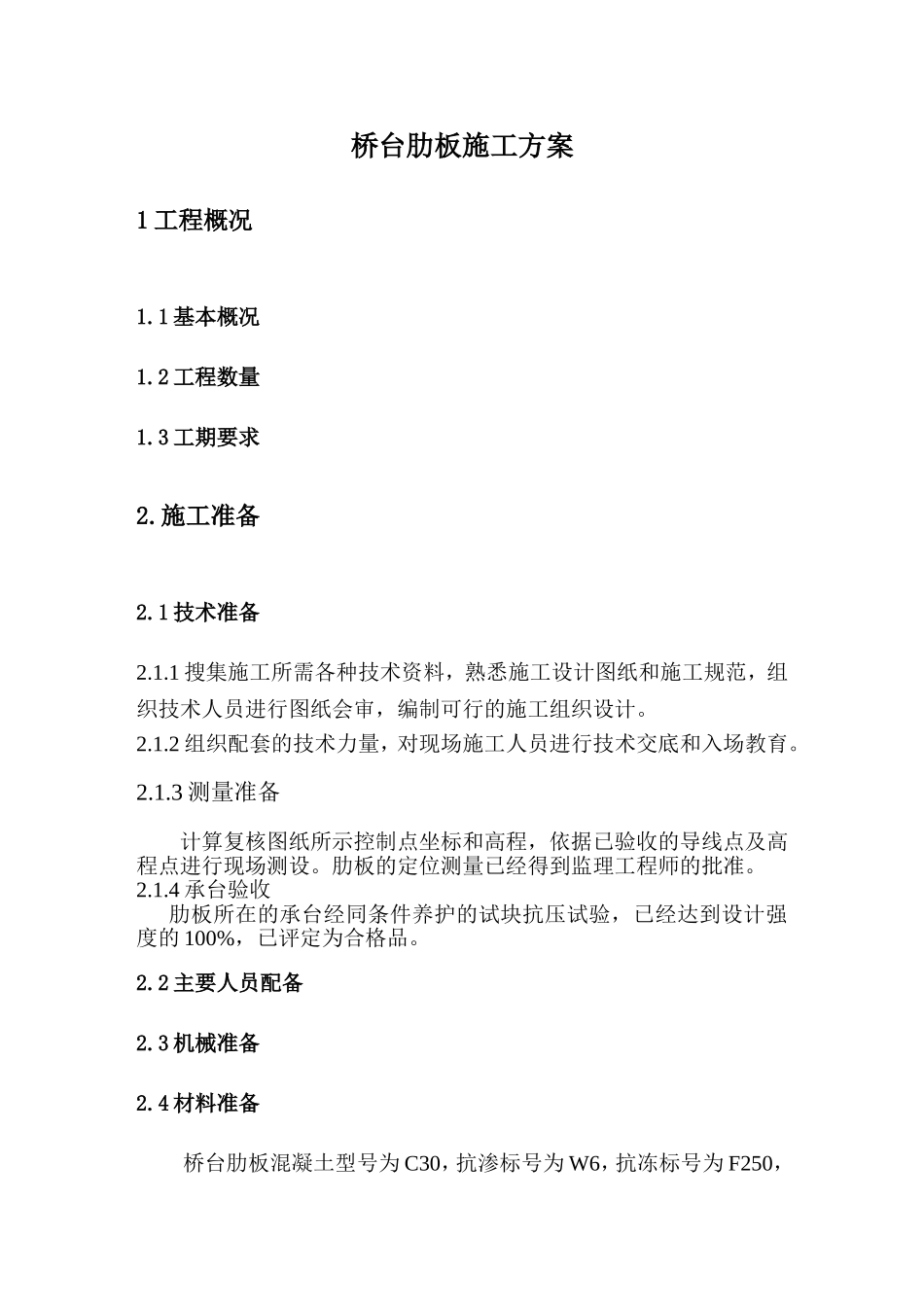

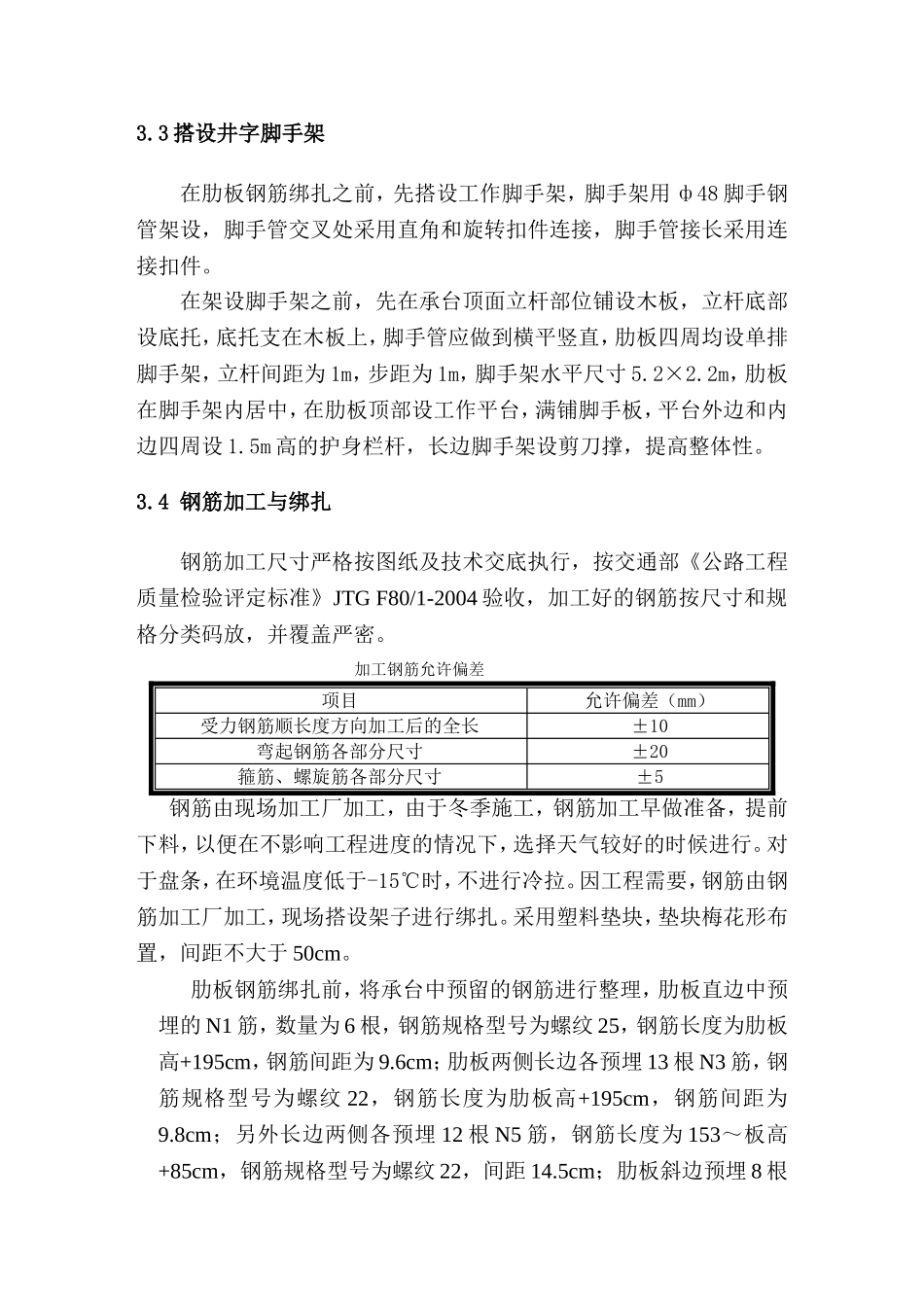

桥台肋板施工方案1工程概况1.1基本概况1.2工程数量1.3工期要求2.施工准备2.1技术准备2.1.1搜集施工所需各种技术资料，熟悉施工设计图纸和施工规范，组织技术人员进行图纸会审，编制可行的施工组织设计。2.1.2组织配套的技术力量，对现场施工人员进行技术交底和入场教育。2.1.3测量准备计算复核图纸所示控制点坐标和高程，依据已验收的导线点及高程点进行现场测设。肋板的定位测量已经得到监理工程师的批准。2.1.4承台验收肋板所在的承台经同条件养护的试块抗压试验，已经达到设计强度的100%，已评定为合格品。2.2主要人员配备2.3机械准备2.4材料准备桥台肋板混凝土型号为C30，抗渗标号为W6，抗冻标号为F250，混凝土中掺加阻锈剂，采用商品砼，厂家为北京城建道桥银龙混凝土分公司，运距20km，混凝土材料报验已经得到监理工程师批准，同意使用。钢筋原材自检、抽检和见证试验已经合格，得到监理工程师批准，钢筋已经进场。2.5现场准备2.5.1临时用水现场施工及养护用水由水车供给。2.5.2临时用电现场已经建立施工临电系统，作为主要电源，另外配备2台120KW发电机，作为备用电源。2.5.3施工道路根据现场调查，以现有张采路为主要施工干道，以现有乡村道路为辅，红线内进行场地平整，基本可满足车辆通行需要。3桥台肋板施工方案3.1工艺流程肋板与承台接头凿毛→弹控制线→搭设脚手架→钢筋加工与绑扎→模板支立与加固→搭设暖棚→砼浇注→拆模前养生→拆模→拆模后养生3.2肋板与承台接头凿毛测量人员在承台上放出肋板十字中心线，然后根据十字中心线，在承台上弹出肋板结构边线及支模检查线，以备支模与检验。同时，在承台混凝土达到2.5MPa时，可派人对肋板与承台的接缝进行凿毛处理，并用高压水枪冲洗干净。3.3搭设井字脚手架在肋板钢筋绑扎之前，先搭设工作脚手架，脚手架用ф48脚手钢管架设，脚手管交叉处采用直角和旋转扣件连接，脚手管接长采用连接扣件。在架设脚手架之前，先在承台顶面立杆部位铺设木板，立杆底部设底托，底托支在木板上，脚手管应做到横平竖直，肋板四周均设单排脚手架，立杆间距为1m，步距为1m，脚手架水平尺寸5.2×2.2m，肋板在脚手架内居中，在肋板顶部设工作平台，满铺脚手板，平台外边和内边四周设1.5m高的护身栏杆，长边脚手架设剪刀撑，提高整体性。3.4钢筋加工与绑扎钢筋加工尺寸严格按图纸及技术交底执行，按交通部《公路工程质量检验评定标准》JTGF80/1-2004验收，加工好的钢筋按尺寸和规格分类码放，并覆盖严密。加工钢筋允许偏差项目允许偏差（mm）受力钢筋顺长度方向加工后的全长±10弯起钢筋各部分尺寸±20箍筋、螺旋筋各部分尺寸±5钢筋由现场加工厂加工，由于冬季施工，钢筋加工早做准备，提前下料，以便在不影响工程进度的情况下，选择天气较好的时候进行。对于盘条，在环境温度低于-15℃时，不进行冷拉。因工程需要，钢筋由钢筋加工厂加工，现场搭设架子进行绑扎。采用塑料垫块，垫块梅花形布置，间距不大于50cm。肋板钢筋绑扎前，将承台中预留的钢筋进行整理，肋板直边中预埋的N1筋，数量为6根，钢筋规格型号为螺纹25，钢筋长度为肋板高+195cm，钢筋间距为9.6cm；肋板两侧长边各预埋13根N3筋，钢筋规格型号为螺纹22，钢筋长度为肋板高+195cm，钢筋间距为9.8cm；另外长边两侧各预埋12根N5筋，钢筋长度为153～板高+85cm，钢筋规格型号为螺纹22，间距14.5cm；肋板斜边预埋8根N4筋，钢筋规格型号为螺纹22，钢筋间距为9.6cm；N2筋为吊筋，钢筋长度为225cm，钢筋规格型号为螺纹25，钢筋数量为6根，钢筋间距为9.6cm；N6筋为箍筋，钢筋尺寸为133.2×70.8cm，钢筋规格型号为光圆12，钢筋数量为27根，钢筋按照钢筋数量均匀布置；N7筋为拉结筋，长度为66.6cm，钢筋规格型号为光圆10，钢筋数量为46～47根；N8筋为44根，钢筋规格型号为光圆10，水平放置，每层2根交错成U形，长度为215～433.6cm，钢筋按照钢筋数量均匀布置。肋板长边的钢筋保护层为43mm，短边的钢筋的保护层为41mm。钢筋安装允许偏差检查项目允许偏差（mm）受力钢筋间距两排以上排距±5同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±20箍筋、横向水平钢筋、螺旋筋间距±10钢筋骨架...
