南环二路改造工程二标段专项施工方案报审表VIP免费

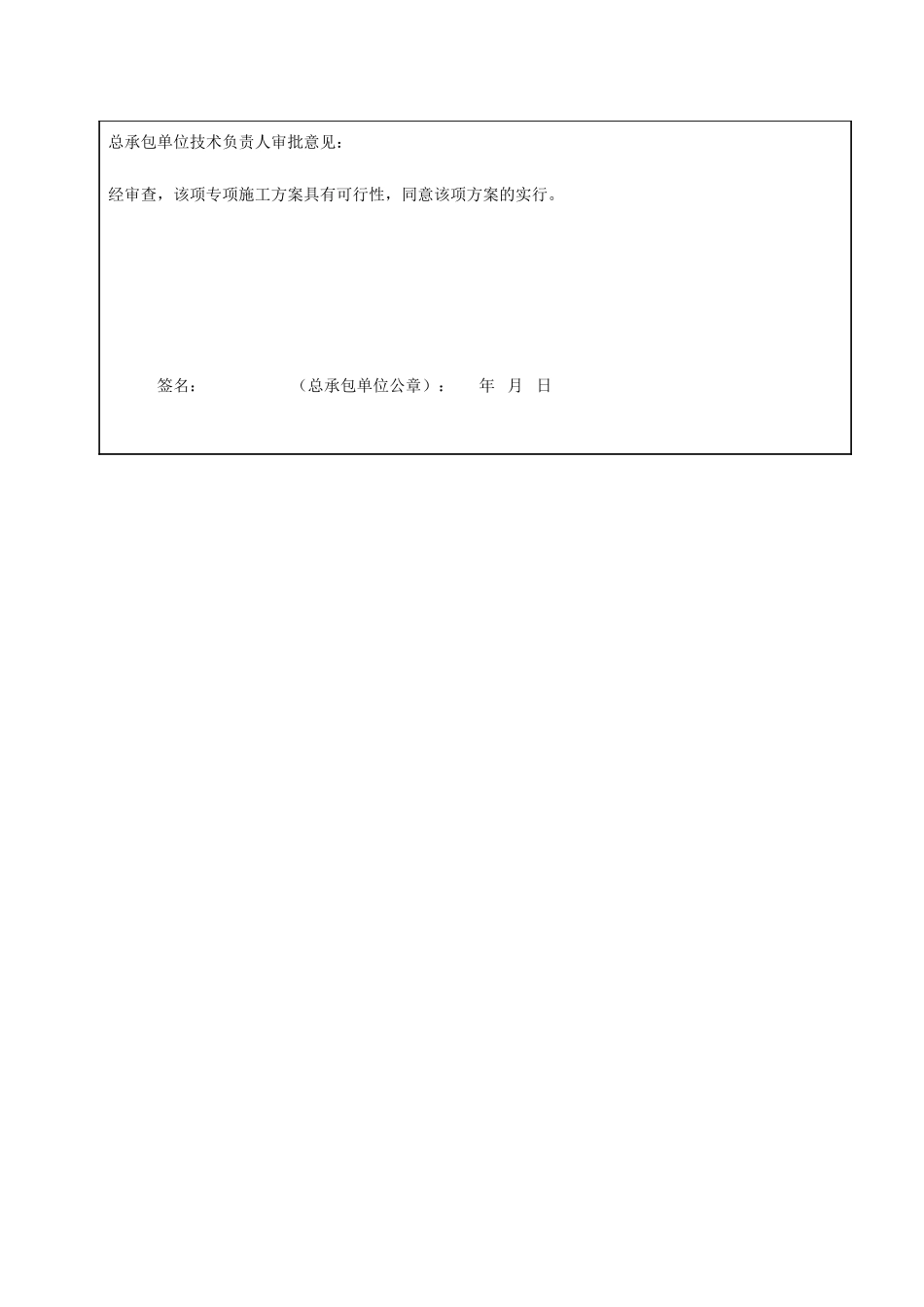

表5.1.3-1专项施工方案报审表工程名称：南环二路改造工程二标段编号：致：江苏东方建设项目管理咨询有限公司（监理单位）兹报验：□1基坑支护与降水工程专项施工方案□2土方开挖工程专项施工方案□3模板工程专项施工方案□4起重吊装及安装拆卸工程专项施工方案□5脚手架工程专项施工方案□6拆除、爆破工程专项施工方案□7其他危险性较大的工程专项施工方案□8施工临时用电专项施工方案本次申报内容系第1次申报，申报内容施工企业技术负责人已批准。附件：1．施工组织设计/方案承包单位项目经理部（章）：项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师：日期:总监理工程师审核意见：项目监理机构(章):总监理工程师：日期：注：承包单位项目经理部应提前7日提出本报审表。表5.1.3-2专项施工方案审批表（总包）工程名称南环二路改造工程二标段日期施工单位江苏圣通建设集团有限公司专项施工方案内容简述：排水管道土方开挖专项施工方案专项施工方案附在表后编制人签名审核部门审核意见审核人审核日期技术安全质量总承包单位技术负责人审批意见：经审查，该项专项施工方案具有可行性，同意该项方案的实行。签名：（总承包单位公章）：年月日南环二路改造工程二标段排水管道工程土方开挖专项方案江苏圣通建设集团有限公司南环二路改造工程二标段项目经理部2014年03月10日排水管道（土方开挖）专项施工方案一、编制依据1．金坛市南环二路改造工程二标段施工图纸。2．现场踏勘情况和施工条件。3．《给水排水管道工程施工及验收规范》（GB50268-2008）。二、工程概况：建设单位：金坛市新城建设投资发展有限公司设计单位：常州市市政工程设计研究院有限公司监理单位：江苏东方建设项目管理咨询有限公司施工单位：江苏圣通建设集团有限公司1、管道材料（1）雨水管道：现状雨水管道保留，道路北侧由于道路扩宽，新建雨水管道，就近排入河道。期中，老镇广路~东一环敷设D600-D800管仅收集路面雨水；东一环~东三环敷设D600-D1200管收集路面及地块雨水及相交道路转输雨水就近排入河道，另外对保留的检查井井周进行加固，雨水口随道路改造调整，雨水口重新砌筑，最低点增设雨水口。管材：雨水连接管采用HDPE双壁波纹管；管径≤800mm，采用承插式钢筋砼管；管径≥800mm，采用平口式钢筋砼管。（2）污水管：保留已有污水管道，对新建桥梁和板涵处污水管道进行改造，东一环至东三环段全线敷设DN500污水管道自东向西排入南环二路现状D1000污水管道，最终进入金坛市第一污水厂。管材：DN500管采用HDPE塑钢缠绕管（环刚度≥8KN/m2），D1000管采用承插式钢筋砼管（Ⅱ级），倒虹采用钢管（GB/T3091-2008）。2、管道接口（1）HDPE管采用橡胶圈承插接口，详见（06MS201-2/31）。（2）HDPE塑钢缠绕管采用不锈钢钢箍连接，见施工图纸详图。（3）平口钢筋砼雨水管采用钢丝网水泥砂浆抹带接口（06MS201-1/17）。（4）承插口钢筋砼管采用橡胶圈接口（06MS201-1/23）。（5）钢管采用焊接。3、管道基础（1）HDPE管采用360°砂石基础，详见（S01-2012/96）。钢筋砼管采用10cm碎石垫层加120°混凝土基础，详见（06MS201-1/28）。雨水口连接管（HDPE双壁波纹管）采用反开挖施工，沟槽宽度为管道外径+30cm，基础采用10cm碎石找平后浇注10cmC15砼垫层，并用C20砼回填至管顶以上20cm，钢管采用砼包封，见施工图纸详图。三、施工方案（一）现场情况及施工准备（1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作；实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。（3）收集已建污水管预留管位置、高程。（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布...
