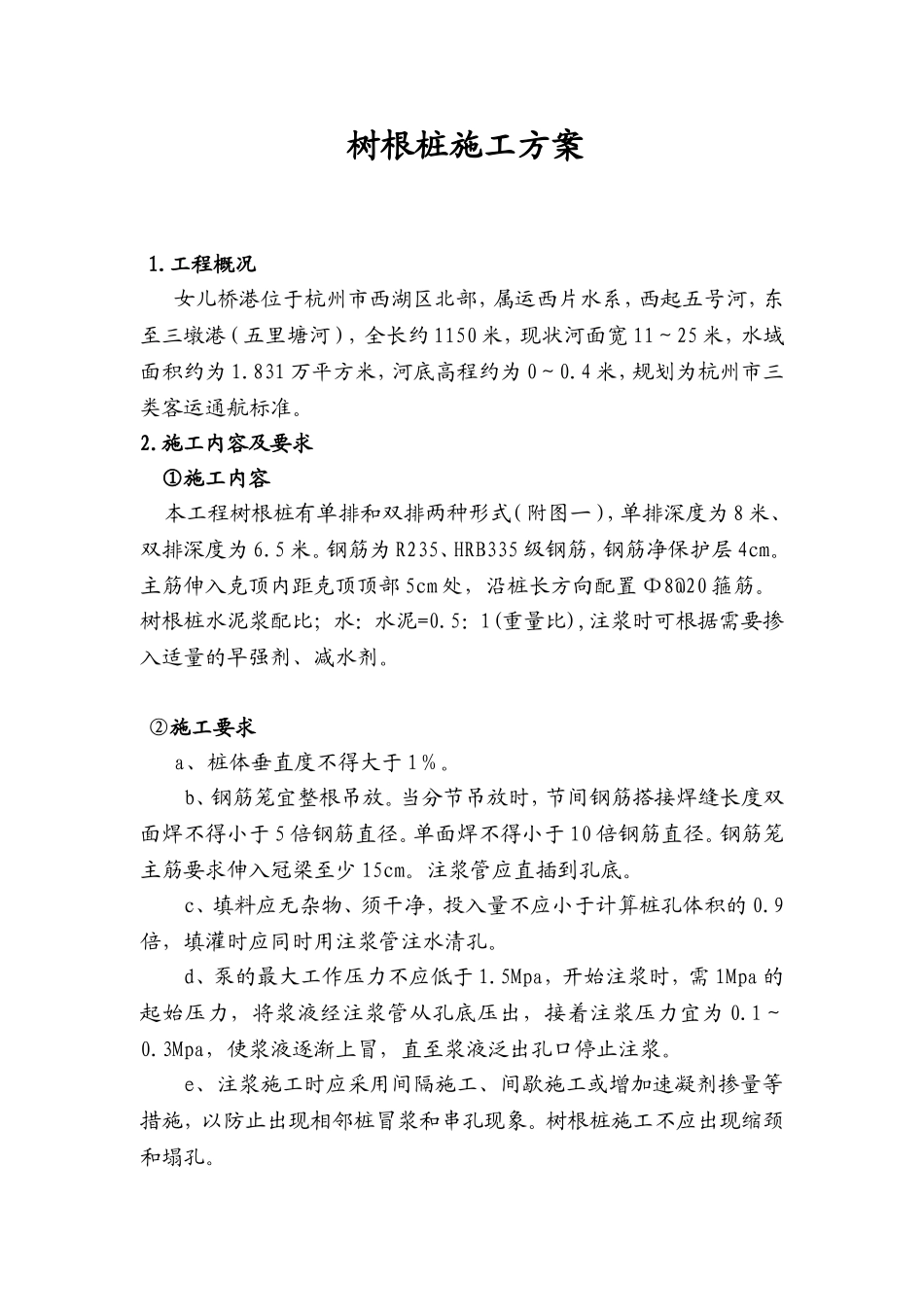

树根桩施工方案1.工程概况女儿桥港位于杭州市西湖区北部，属运西片水系，西起五号河，东至三墩港（五里塘河），全长约1150米，现状河面宽11～25米，水域面积约为1.831万平方米，河底高程约为0～0.4米，规划为杭州市三类客运通航标准。2.施工内容及要求①施工内容本工程树根桩有单排和双排两种形式（附图一），单排深度为8米、双排深度为6.5米。钢筋为R235、HRB335级钢筋，钢筋净保护层4cm。主筋伸入克顶内距克顶顶部5cm处，沿桩长方向配置Φ8@20箍筋。树根桩水泥浆配比；水：水泥=0.5：1(重量比),注浆时可根据需要掺入适量的早强剂、减水剂。②施工要求a、桩体垂直度不得大于1％。b、钢筋笼宜整根吊放。当分节吊放时，节间钢筋搭接焊缝长度双面焊不得小于5倍钢筋直径。单面焊不得小于10倍钢筋直径。钢筋笼主筋要求伸入冠梁至少15cm。注浆管应直插到孔底。c、填料应无杂物、须干净，投入量不应小于计算桩孔体积的0.9倍，填灌时应同时用注浆管注水清孔。d、泵的最大工作压力不应低于1.5Mpa，开始注浆时，需1Mpa的起始压力，将浆液经注浆管从孔底压出，接着注浆压力宜为0.1～0.3Mpa，使浆液逐渐上冒，直至浆液泛出孔口停止注浆。e、注浆施工时应采用间隔施工、间歇施工或增加速凝剂掺量等措施，以防止出现相邻桩冒浆和串孔现象。树根桩施工不应出现缩颈和塌孔。f、拔管后应立即在桩顶填充碎石，并在1～2m范围内补充注浆。g、每3～6根桩应留一组试块，测定抗压强度，桩身强度应符合设计要求。3.施工方案3.1施工工艺流程图一测量放线桩测量定位安设导槽、护筒钻孔桩机就位钻孔成孔钢筋笼吊装二次清孔一次压浆高压清孔投放填料配制泥浆、注入泥浆第一次清孔、验收钢筋笼制作二次补压水泥浆成桩3.2施工方法及技术措施3.2.1桩的施工顺序目前可以施工的是桩号0+200-0+500，采用跳打（间隔2-3个桩位）的形式施工。3.2.2.测量放线：用全站仪按设计要求放桩位,并用钢筋标识，经现场质量员检查后方可进行施工。3.2.3挖导槽及护筒。3.2.4桩机就位3.2.4.1钻孔机采用XY-1A型钻机，就位前，首先将现场按要求将场地用挖机挖到基础垫层底标高并垫实整平，并根据桩位铺设钻机的行走轨道，测放桩位：用全站仪按设计要求放桩位,并用钢筋标识。3.2.4.2钻机稳固，保证钻机水平，垂直对准桩位，保证桩中心位置偏差不大于20MM。3.2.5钻孔由于本工程的施工是从室外自然地面直接往下钻孔，同一标高钻孔的长度需现场根据地勘报告确定，及按最低位桩位钻进入持力层一米后确定总桩长，此区域内相同标高的桩均按此桩长度来控制钻孔深度。施工中通过调整钻机动力头输出的转速的变化来适应土层的变化，使钻进过程中机身平稳。钻孔中，随着钻孔深度的增加，相应接长钻杆。3.2.6第一次清孔钻机达到设计深度后，将钻杆提起200mm左右，注入泥浆开动钻机空钻，进行清孔作业，到孔中流出的泥浆比重小于1.2为止，从而完成置换泥浆清孔的目的。3.2.6钢筋笼制安3.2.6.1长钢筋笼宜分段制作，分段长度应根据总长度计算，应确保在移动、起吊时不变形，相邻两段钢筋笼接头需按规范要求错开。3.2.6.2钢筋笼吊放吊放钢筋笼时慢吊轻放，以免钢筋笼弯曲变形，同时钢筋笼不得粘附泥土；钢筋笼搭接时必须吊直扶正，下放钢筋笼时从钻孔中心下放，速度不能太快；钢筋笼吊放完毕，应进行隐蔽工程验收，合格后方可进行下一工序施工。3.2.7放注浆套管检查、计算和丈量导管长度，组配好导管，保证导管底端与孔底相距在0.3-0.5m内，接好导管后慢慢下放，要防止导管下端插入孔底。3.2.8第二次清孔第二次清孔，将钻杆提起200mm左右，注入清水开动钻机空钻，进行清孔作业，到孔中流出的泥浆比重小于1.2为止，从而完成置换泥浆清孔的目的。3.2.9注浆A)注浆采用水泥浆，注浆泵的最大工作压力压力不小于1.5MP，开始注浆时，从1Mpa的起始压力，将浆液经注浆经注浆管中压出，接着压力宜为0.1～0.3Mpa,使浆液逐渐上冒，直至浆液光泛出孔口停止。B）水泥浆液采用32.5R号普通硅酸盐水泥，水灰比为0.5，配制浆液时注意搅拌罐中严禁有杂物及硬块，最后进行打压注浆。C）第一次注浆后稳定半小时左右，再进行第二次注浆，第二次注浆应边注浆边将注浆管向外拔。3....
