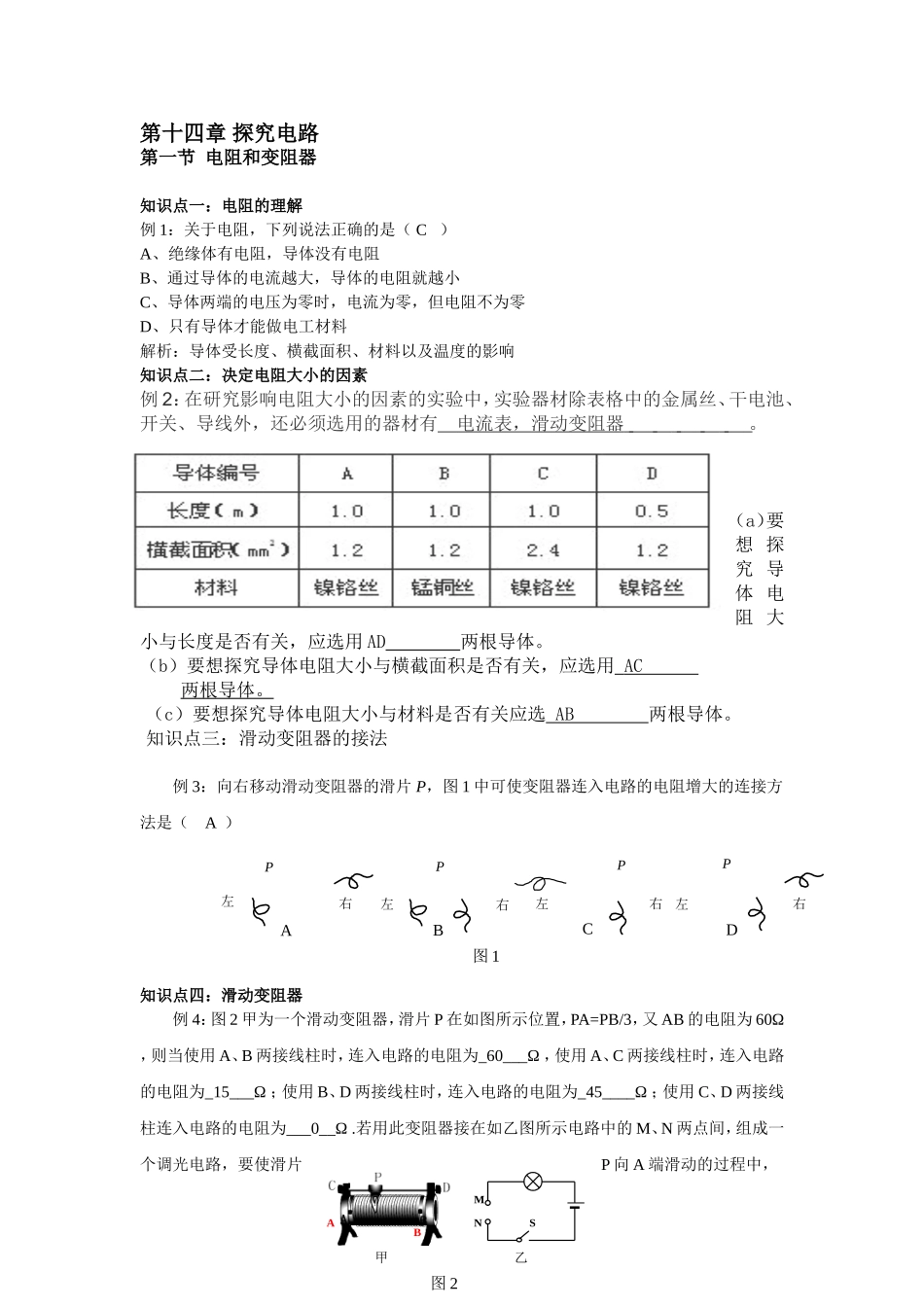

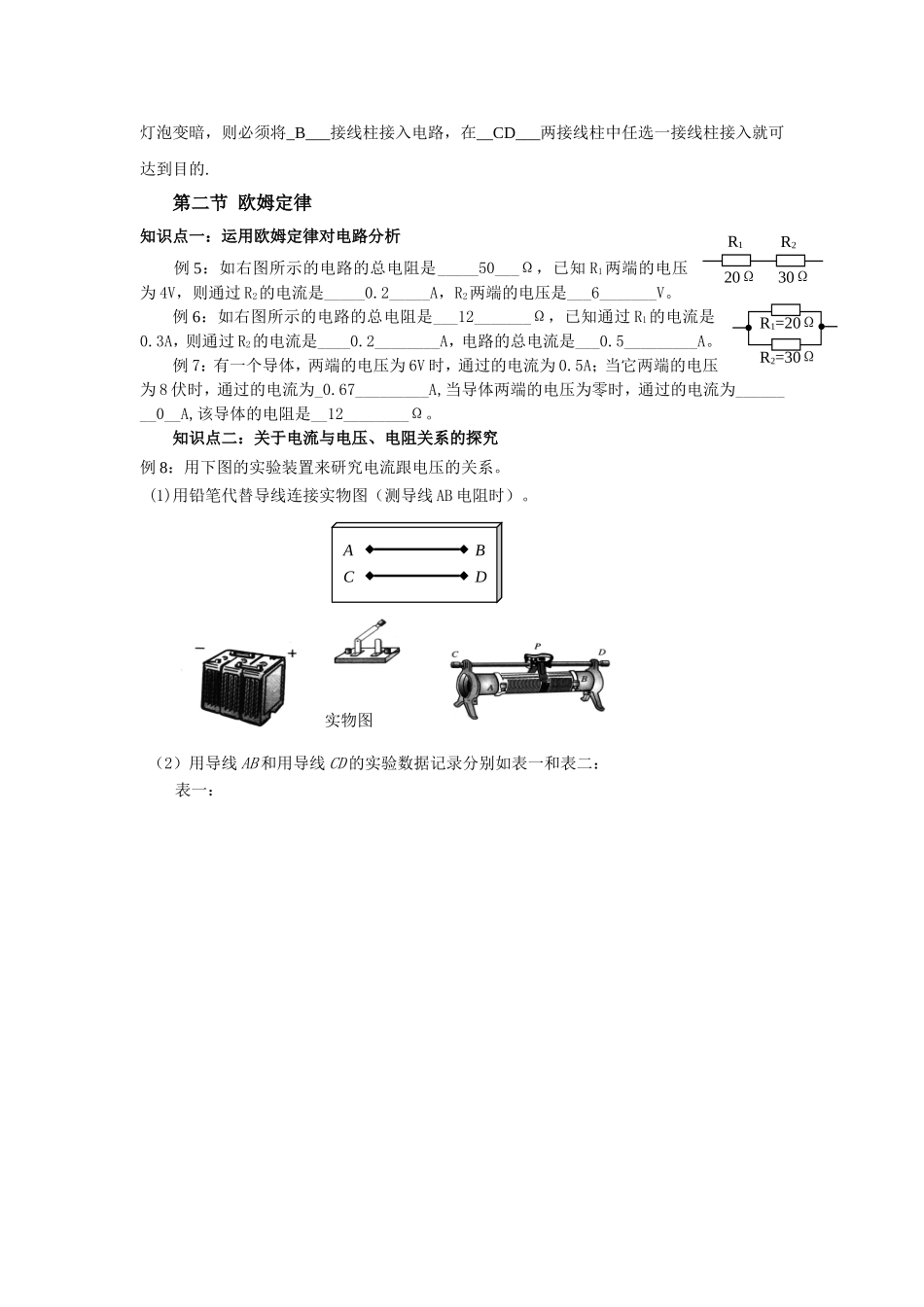

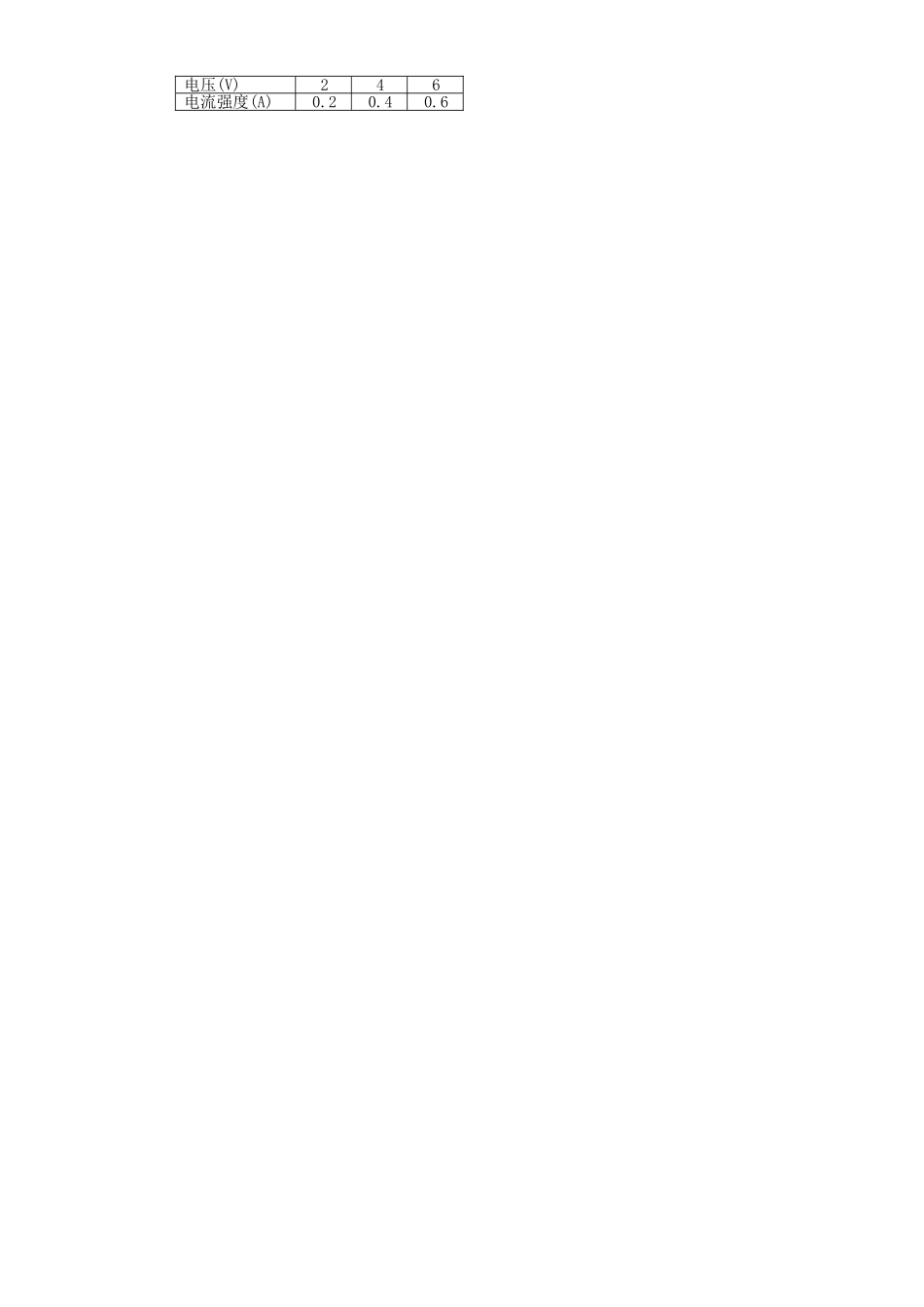

第十四章探究电路第一节电阻和变阻器知识点一：电阻的理解例1：关于电阻，下列说法正确的是（C）A、绝缘体有电阻，导体没有电阻B、通过导体的电流越大，导体的电阻就越小C、导体两端的电压为零时，电流为零，但电阻不为零D、只有导体才能做电工材料解析：导体受长度、横截面积、材料以及温度的影响知识点二：决定电阻大小的因素例2：在研究影响电阻大小的因素的实验中，实验器材除表格中的金属丝、干电池、开关、导线外，还必须选用的器材有电流表，滑动变阻器。（a）要想探究导体电阻大小与长度是否有关，应选用AD两根导体。（b）要想探究导体电阻大小与横截面积是否有关，应选用AC两根导体。（c）要想探究导体电阻大小与材料是否有关应选AB两根导体。知识点三：滑动变阻器的接法例3：向右移动滑动变阻器的滑片P，图1中可使变阻器连入电路的电阻增大的连接方法是（A）知识点四：滑动变阻器例4：图2甲为一个滑动变阻器，滑片P在如图所示位置，PA=PB/3，又AB的电阻为60Ω，则当使用A、B两接线柱时，连入电路的电阻为_60___Ω，使用A、C两接线柱时，连入电路的电阻为_15___Ω；使用B、D两接线柱时，连入电路的电阻为_45____Ω；使用C、D两接线柱连入电路的电阻为___0__Ω.若用此变阻器接在如乙图所示电路中的M、N两点间，组成一个调光电路，要使滑片P向A端滑动的过程中，P左右DA左右PB左右P右左PC图11.如图（1）是一个滑动变阻器，已知滑片P在如图位置时，PA=PB/3，又AB的电阻为60Ω，则当使用AB两接线柱时，连入电路的电阻为____Ω，使用AC两接线柱时，连入电路的电阻为____Ω；使用BD两接线柱时，连入电路的电阻为_____Ω；使用CD两接线柱连入电路的电阻为_____Ω；若用此变阻器接在图（2）所示电路中的MN两点间，组成一个调光电路，要使滑片P向A端滑动的过程中，灯泡变暗，则必须将____接线柱接入电路，在_____两接线柱中任选一接线柱接入就可达到目的。BASNM（1）（2）6015450BC、D图2乙甲R2=30ΩR1=20ΩR1R220Ω30Ω灯泡变暗，则必须将_B___接线柱接入电路，在__CD___两接线柱中任选一接线柱接入就可达到目的.第二节欧姆定律知识点一：运用欧姆定律对电路分析例5：如右图所示的电路的总电阻是_____50___Ω，已知R1两端的电压为4V，则通过R2的电流是_____0.2_____A，R2两端的电压是___6_______V。例6：如右图所示的电路的总电阻是___12_______Ω，已知通过R1的电流是0.3A，则通过R2的电流是____0.2________A，电路的总电流是___0.5_________A。例7：有一个导体，两端的电压为6V时，通过的电流为0.5A；当它两端的电压为8伏时，通过的电流为_0.67_________A,当导体两端的电压为零时，通过的电流为________0__A,该导体的电阻是__12________Ω。知识点二：关于电流与电压、电阻关系的探究例8：用下图的实验装置来研究电流跟电压的关系。(1)用铅笔代替导线连接实物图（测导线AB电阻时）。（2）用导线AB和用导线CD的实验数据记录分别如表一和表二：表一：实物图ABCD电压(V)246电流强度(A)0.20.40.6表二：电压(V)246电流强度(A)0.40.81.2从以上实验数据中可以发现：同一导体中电流与电压成正比；在相同电压下，通过导线AB和CD的电流不同，说明不同的导体对电流的阻碍作用是不同的，且通过导体的电流跟该导体的电阻成反比。知识点三：图像分析例9：在“探究电阻上的电流跟两端电压的关系”时，应保持电阻不变，某同学根据得到的数据，画出了如图所示的图象，你对这个图象进行分析后，得出的结论是：电阻一定时，电流电压成正比。知识点四：欧姆定律的综合运用例10、在图11电路中，=10，=20，闭合开关后，电流表的示数为0.3A，求：（1）电阻两端的电压是多少？（2）通过的电流是多少？答案：3V0.15A第三节伏安法测电阻知识点一：实验电路的连接及电表读数例11、在“测量小灯泡的电阻”的实验中，某同学在测量时所用的电压表和电流表的示数如图2所示，从表上可读出导体两端的电压是2.5V，通过导体的电流是0.5A，这个导体的电阻是5。例12、在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为10左右，滑动变阻器上标有“201A”字样。（1）在下图的方框中画出实验...
